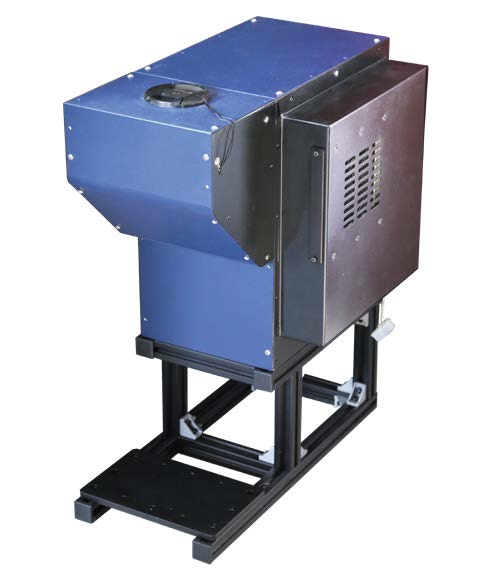

Sirius-SS150 - симулятор солнечного света
- Спектральное соответствие: 0,75 – 1,25 (АМ 1.5G).
- Неоднородность по рабочей площади: <2%.
- Временная стабильность: <0,5%.
- Мощность светового потока: 1200 Вт/м2.
- Размеры пятна (освещаемая площадь): 40 x 40 мм.
- Автоматический таймер для контроля срока службы ксеноновой лампы.
- Электрическое дистанционное управление затвором.
Имитаторы солнечного света используются для воссоздания «естественного» излучения солнца в лабораторных условиях для исследования фотоэлектрических свойств устройств и их качества.
Сколлимированность пучка и однородность освещения наряду со спектральным соответствием являются ключевыми характеристиками источника излучения. Приборы серии Sirius-SS150 отлично подходят для всех типов солнечных ячеек и соответствует классу AAA/ABA по международному стандарту IEC 60904-9 (ГОСТ Р МЭК 60904-9-2016).

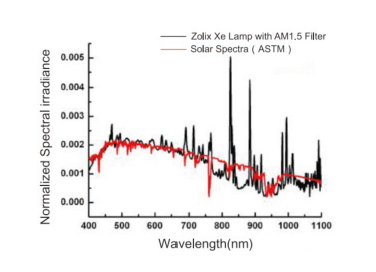

Спектральное соответствие

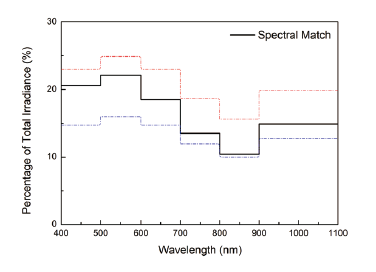

Спектральное соответствие имитатора определяется отклонением от стандартного спектра АМ1.5G (воздушная масса 1.5), приведенного в МЭК 60904-3. Процентные доли каждого из 6 спектральных интервалов в суммарной ЭО приведены в таблице 1. Степень согласования A предусматривает, что отношение доли каждой полосы к доле эталонного спектра не должно превышать 0,75-1,25 (отклонение 25%). Симуляторы серии Sirius-SS150 соответствуют этим значениям.
Таблица 1 - Распределение стандартной СПЭО суммарного солнечного излучения согласно МЭК 60904-3
|
N |
Диапазон длин волн, нм |
Процентная доля в суммарной ЭО в диапазоне 400-1100 нм |
|
1 |
400-500 |
18,4% |
|
2 |
500-600 |
19,9% |
|
3 |
600-700 |
18,4% |
|
4 |
700-800 |
14,9% |
|
5 |
800-900 |
12,5% |
|
6 |
900-1100 |
15,9% |
Пространственная неоднородность светового потока
Неравномерность энергетической освещенности в рабочей области является важным показателем качественных солнечных имитаторов. При фотогальванических испытаниях с использованием имитаторов солнечной энергии неравномерное излучение света может вызвать серьезные отклонения в результатах испытаний, что приведет к ошибкам в измерении эффективности или классификации солнечных элементов. Высокая однородность имитатора солнечной энергии обеспечивает более точные условия испытаний для получения точных результатов.
Чтобы улучшить однородность выходного светового пятна, в солнечных симуляторах серии Sirius-SS150 используется массив линз в структуре оптического пути. Группа типовых линз используется для гомогенизации светового пятна, так что неравномерность излучения солнечного симулятора соответствует требованиям уровня A.

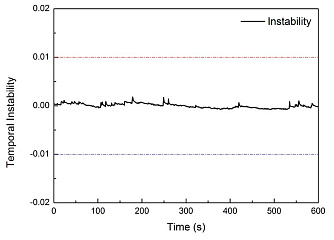

Временная нестабильность энергетической освещенности
Стабильность параметров солнечного симулятора во времени является важной характеристикой как для единичных измерений, так и для испытаний на устойчивость. Солнечный симулятор Sirius-SS150 использует долговечную и высокостабильную ксеноновую лампу с короткой дугой в качестве источника света, что обеспечивает долговременную и кратковременную стабильность класса А (менее 2%).
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Спектральное соответствие | 0,75 – 1,25 (АМ1.5G) |
|
|
| Тип источника | ксеноновая лампа | ||
| Мощность лампы | 150 | Вт | |
| Тип фильтра | AM1.5G | ||
| Направление излучения | вниз / вверх / вбок | ||
| Энергетическая освещенность | 1200 | Вт/м2 | |
| Регулировка интенсивности светового потока | В диапазоне от 0,2 до 1,2 | suns (солнц) | |
| Площадь освещаемого участка | 40 x 40 | мм | |
| Пространственная однородность освещения | < 2 |
% |
|
| Стабильность нестабильность излучения | < 0,5 |
% |
|
| Параллельность пучка | ±4 (половина угла) | ⁰ | |
- Измерение параметров фотоэлектрических устройств, солнечных элементов, ячеек.
- Источник фоновой засветки для систем измерения квантовой эффективности солнечных элементов.
- Калибровка солнечных батарей.
