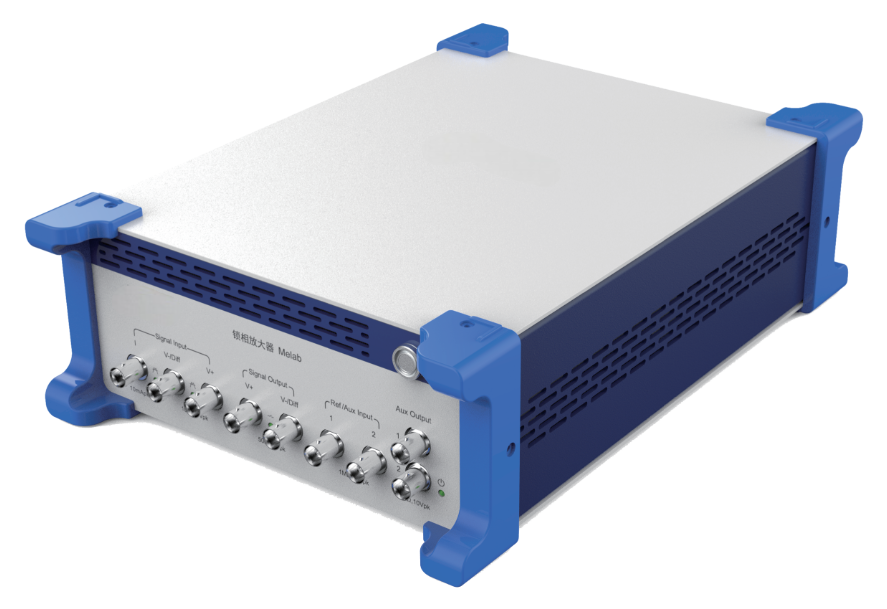

Melab - цифровые синхронные усилители, 1 МГц/ 5 МГц
Синхронные (Lock-in) усилители Melab обеспечивают превосходную производительность в диапазоне частот от 1 МГц/ 5 МГц.
- Чувствительность от 1 нВ до 3 В.
- Постоянная времени от 126 нс до 30 кс.
- Динамический диапазон ≥ 120 дБ.
- Режим входа по току и напряжению (несимметричный и дифференциальный).
Melab - это высокопроизводительный многофункциональный цифровой синхронный усилитель с широким набором аналоговых входных и выходных интерфейсов. Он объединяет в себе визуальный синхронный усилитель, виртуальный осциллограф, сканер параметров, генератор сигналов, системы сбора данных, а также функции FM и AM, ПИД-регулятора и многое другое. Благодаря интеграции множества функций в одно устройство, Melab значительно упрощает рабочий процесс и избавляет от необходимости использовать несколько приборов, что повышает эффективность и качество научных исследований.
Особенности:- Диапазон частот 1 МГц/ 5 МГц.
- Высокая частота дискретизации 100 с-1 благодаря 16-разрядному АЦП.
- Чувствительность от 1 нВ до 3 В.
- Низкий уровень шума (менее 2,5 нВ/√Гц).
- Динамический диапазон более 120 дБ.
- Поддержка TTL и синусоидальных опорных сигналов на входе и выходе.
- Функция обнаружения гармоник.
- Вход по току или по дифференциальному напряжению.
- Режим применения 4+4+4 (4 демодулятора, 4 внешних генератора опорного сигнала и 4 ПИД-регулятора).
Функциональные возможности:
- Частота демодуляции до 5 МГц.
- 4 демодулятора.
- 4 ПИД-регулятора.
- Функции амплитудной и частотной модуляции.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
|
Входной сигнал (напряжение и ток) |
|||
| Канал напряжения |
1 (несимметричный или дифференциальный) |
- | |
|
Канал тока |
1 |
- | |
| Диапазон частот |
DC～1 /5 |
МГц | |
| Диапазон входного напряжения | ±1 мВ, ±3 мВ, ±10 мВ, ±30 мВ, ±100 мВ, ±300 мВ, ±1 В, ±3 В | - | |
|
Шум входного напряжения @1 кГц |
2,5 |
нВ/√Гц |
|
|
Полная чувствительность входного напряжения |
1 нВ - 3 В |
- | |
| Диапазон входного тока | ±1 нА, ±10 нА, ±100 нА, ±1 мкА, ±10 мкА, ±100 мкА, ±1 мA, ±10 мА | - | |
| Шум входного тока @100 Гц | 14 |
фА/√Гц |
|
| Полная чувствительность входного тока |
10 фА - 10 мА |
- |
|
| Динамический диапазон |
≥120 |
дБ |
|
|
Выход опорного сигнала |
|||
|
Канал |
1 |
- | |
|
Диапазон частот |
DC～1 /5 |
МГц | |
| Диапазон выходного напряжения |
±10 мВ, ±100 мВ, ±1 В, ±10 В |
- | |
| Тип сигнала |
Синус / TTL |
- | |
| Диапазон фазы выходного сигнала |
±180 |
° | |
| Максимальный выходной ток |
100 |
мА | |
|
Демодулятор и генератор опорного сигнала |
|||
| Количество демодуляторов | 1 двухфазный, +4 двухфазный (опционально) | - | |
| Режим опорного сигнала | Внутренний, внешний | - | |
| Обнаружение гармоник |
(n/m)*F ≤ 1 МГц n: 1～10 23, m: 1～10 23 |
- | |
| Постоянная времени | 126 нс - 30 кс | - | |
| Угол наклона фильтра | 6, 12, 18, 24, 30, 36, 42, 48 |
дБ/окт |
|
| Другие функции фильтрации | Синхронная фильтрация | - | |
|
Разрешение по фазе |
10 |
мкград | |
|
Разрешение по частоте |
355 | нГц | |
|
Вход опорного сигнала (может быть настроен как 2 дополнительных входа) |
|||
| Каналы |
2 |
- |
|
| Диапазон частот |
DC～1 /5 |
МГц | |
| Тип сигнала |
Синус / TTL |
- | |
| Диапазон входного напряжения | ±10 | В | |
| Дополнительный вход | |||
| Каналы |
2 |
- | |
|
Диапазон входного напряжения |
±10 | В | |
|
Дополнительный выход |
|||
| Каналы |
4 |
- | |
| Диапазон выходного напряжения |
±10 |
В |
|
| Максимальный выходной ток |
10 |
мА | |
|
Подключение |
|||
| Интерфейс |
USB2.0 (устройство) + USB3.0 (хост) |
- | |
|
LAN/1 Гбит/с |
- | ||
- Оптические измерения, спектроскопия.
- Магнитные измерения.
- Полупроводниковые материалы и устройства.
- Измерения импеданса.
- Биомедицина.
