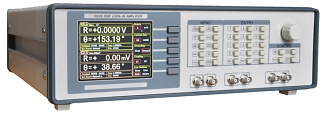

SP1022D - двухканальный синхронный усилитель, 102 кГц
- Чувствительность от 1 нВ до 1 В
- 2 независимых входных канала
- 2 генератора сигналов
- Постоянная времени от 10 мкс до 3 кс
- Динамический резерв > 120 дБ
- Автоматическая настройка
- Интерфейсы USB2.0 и RS232
Двухканальный синхронный (Lock-in) усилитель SP1022D обеспечивает превосходную производительность в диапазоне частот от 1 мГц до 102 кГц. Благодаря преимуществам новейшей технологии цифровой обработки сигналов и высокоточного 24-разрядного АЦП, SP1022D может легко определять фазу и амплитуду слабых сигналов, подавляемых различными сильными шумами. Производительность SP1022D не уступает другим синхронным усилителям во всем мире, даже превосходит их по некоторым параметрам, таким как точность измерения, отношение сигнал/шум, динамический резерв.
SP1022D имеет два независимых входных канала и два независимых высокоточных генератора сигналов. Каждый входной канал и генератор сигналов могут использоваться независимо, что эквивалентно традиционному синхронному усилителю. Это означает, что SP1022D эквивалентен двум традиционным синхронным усилителям. Тем не менее, благодаря двойной симметричной конструкции два независимых входных канала и генератора сигналов имеют сверхвысокую синхронность, что соответствует требованиям измерения, требующим чрезвычайно высокой синхронизации. Эта производительность недостижима в двух традиционных синхронных усилителях.
Особенности:
- Диапазон частот от 1 мГц до 102 кГц
- 2 независимых входных канала
- 2 генератора сигналов
- Чувствительность от 1 нВ до 1 В
- Постоянные времени от 10 мкс до 3 кс
- Динамический резерв > 120 дБ
- Автоматическая настройка
- Измерение нескольких гармоник
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
|
Сигнальный канал |
|||
| Режимы входного напряжения |
Несимметричный или дифференциальный |
- | |
|
Полная чувствительность |
от 1 нВ до 1 В в последовательности 1-2-5; от 1 фА до 1 мкА |
- | |
| Входной ток | 106 или 108 | В/А | |
| Импеданс (напряжение) | 10 // 25 пФ, AC или DC | МОм | |
|
Импеданс (ток) |
от 1 кОм до потенциально заземлённой точки | - | |
|
C.M.R.R |
> 100 дБ до 10 кГц (уменьшение на 6 дБ/окт.) |
- | |
|
Динамический резерв |
> 120 | дБ | |
| Точность усиления | 0,2 (тип); 1 (макс) | % | |
| Шум | 5 нВ/√Гц при 997 кГц; 13 фА/√Гц при 997 Гц; 15 фА/√Гц при 97 Гц | - | |
|
Сетевые фильтры |
50/60 и 100/120 | Гц | |
|
Два опорных канала |
|||
|
Вход |
Частотный диапазон | 1 мГц - 102 кГц | - |
|
Вход опорных сигналов |
TTL или Sine | - | |
| Входной импеданс | 1 // 25 пФ | МОм | |
|
Фаза |
Разрешение | 1 | мкград. |
|
Абсолютная фазовая ошибка |
< 1 | град. | |
|
Относительная фазовая ошибка |
< 1 |
мград. |
|
|
Ортогональность |
90 +/- 0,001 | град. | |
| Фазовые шумы (внутренний) |
Синтезированный, <0,0001 градуса при 1 кГц |
- | |
|
Фазовые шумы (внешний) |
0,001 градуса при 1 кГц (постоянная времени 100 мс, 12 дБ/окт) |
- | |
| Дрифт |
< 0,01 ниже 10 кГц; < 0,1 выше 10 кГц; |
град/℃ |
|
|
Обнаружение гармоник |
2F, 3F, … nФ до 102 кГц (n<32767) |
- | |
|
Время обнаружения (внутренний опорный сигнал) |
Мгновенное обнаружение | - | |
|
Время обнаружения (внешний опорный сигнал) |
(2 цикла + 5 мс) или 40 мс, в зависимости от того, что больше |
- | |
|
Демодулятор |
|||
|
Стабильность |
Цифровые выходы |
отсутствие дрейфа нуля при всех настройках |
- |
| Дисплей |
отсутствие дрейфа нуля при всех настройках |
- | |
| Аналоговые выходы |
< 5 для всех настроек динамического резерва |
ppm/℃ |
|
| Отклонение гармоники | -90 | дБ | |
|
Постоянная времени |
от 10 мкс до 3 кс (<200 Гц); от 10 мкс до 30 с (> 200 Гц) (спад 6, 12, 18, 24 дБ/окт) |
- | |
|
Синхронные фильтры |
Доступно ниже 200 (спад 18, 24 дБ/окт) |
Гц | |
|
Внутренний осциллятор |
|||
|
Частота |
Диапазон | от 1 м до 102 к | Гц |
| Точность |
2 ppm + 10 мкГц |
- | |
| Разрешение | 1 | МГц | |
|
Искажение |
-80 (f<10 кГц); -70 (f>10 кГц) |
дБн |
|
|
Амплитуда |
от 0,001 до 5 (среднеквадратичное значение) |
В | |
| Точность | 1 | % | |
| Стабильность | 50 | ppm/С | |
| Выходы |
Синусоидальный выход на передней панели; Выход синхронизации TTL на задней панели |
- | |
|
Дисплей |
|||
| Экран |
5,6 дюйма, 640×480 TFT |
- | |
|
Формат экрана |
1 или 2 дисплея | - | |
| Отображение |
На каждом дисплее отображается одна кривая, кривые могут быть определены как X, Y, R, θ. |
- | |
|
Типы отображения |
Числовая форма, гистограмма, полярный график и линейная диаграмма |
- | |
|
Два выхода |
|||
|
Выходы CH1 и CH2 |
Функция |
Выход X, Y, R, θ |
- |
|
Выходное напряжение |
±10 полной шкалы, максимальный выходной ток 30 мА |
В | |
| Интерфейсы |
RS-232-USB, IEEE-488 (опционально). |
- | |
|
Общие параметры |
|||
|
Параметры питания |
Напряжение | 220 - 240 | В (AC) |
| Частота | 50/60 | Гц | |
| Мощность | 30 | Вт | |
| Габариты | 473 х 490 х 147 | мм | |
| Вес | 11 | кг | |
- Сканирующие микроскопы - AFM, STM, SPM
- Материаловедение - подвижность носителей, плотность носителей, эффект Холла, ультразвуковые материалы
- Оптические эксперименты - спектральный анализ, спектральные измерения, ТГц измерения, TDLAS
- Измерения датчиков - гироскоп, фотоэлектрический датчик, резонатор, акселерометр
- Магнитные датчики - SQUID, NV-центры, атомный магнитометр, VSM
- Биомедицина - микрофлюидика
