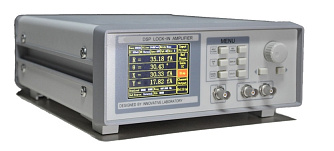

SP1201 - компактный цифровой синхронный усилитель, 120 кГц
Компактный синхронный (Lock-in) усилитель SP1201 обеспечивает превосходную производительность в диапазоне частот от 50 мГц до 120 кГц.
- Чувствительность от 1 нВ до 1 В
- Постоянная времени от 10 мкс до 3 кс
- Динамический резерв > 120 дБ
- Интерфейсы RS-232 - USB, RS-232
Синхронный (Lock-in) усилитель SP1201 обеспечивает превосходную производительность в диапазоне частот от 50 мГц до 120 кГц. Благодаря преимуществам высокоскоростной 4-ядерной архитектуре, высокоточному АЦП и отличным аналоговым характеристикам, SP1201 может легко определять фазу и амплитуду слабых сигналов, подавляемых различными сильными шумами. Производительность SP1201 не уступает другим синхронным усилителям во всем мире, даже превосходит их по некоторым параметрам, таким как точность измерения, рабочая полоса пропускания, что хорошо отвечает потребностям научных исследований и промышленного применения.
Особенности:
- Диапазон частот от 50 мГц до 120 кГц
- Чувствительность от 1 нВ до 1 В
- Постоянные времени от 10 мкс до 3 кс
- >120 дБ динамический резерв
- Входы тока и напряжения с низким уровнем шума
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
|
Сигнальный канал |
|||
| Режимы входного напряжения |
Несимметричный или дифференциальный |
- | |
|
Полная чувствительность |
от 1 нВ до 1 В в последовательности 1-2-5; от 1 фА до 1 мкА |
- | |
| Входной ток | 106 или 108 | В/А | |
| Импеданс (напряжение) | 10 // 25 пФ, AC или DC | МОм | |
|
Импеданс (ток) |
от 1 кОм до потенциально заземлённой точки | - | |
|
C.M.R.R |
> 100 дБ до 10 кГц (уменьшение на 6 дБ/окт.) |
- | |
|
Динамический резерв |
> 120 | дБ | |
| Точность усиления | 0,2 (тип); 1 (макс) | % | |
| Шум |
9 нВ/√Гц при 997 Гц; 0,14 пА/√Гц при 997 Гц; 0,13 пА/√Гц при 97 Гц |
- |
|
|
Сетевые фильтры |
50/60 и 100/120 | Гц | |
|
Опорный канал |
|||
|
Вход |
Частотный диапазон | 50 мГц - 120 кГц | - |
|
Вход опорных сигналов |
TTL или Sine | - | |
| Входной импеданс | 1 // 25 пФ | МОм | |
|
Фаза |
Разрешение | 1 | мкград. |
|
Абсолютная фазовая ошибка |
< 1 | град. | |
|
Относительная фазовая ошибка |
< 1 |
мград. |
|
|
Ортогональность |
90 +/- 0,001 | град. | |
| Фазовые шумы (внутренний) |
Синтезированный, <0,0001 градуса при 1 кГц |
- | |
|
Фазовые шумы (внешний) |
0,001 градуса при 1 кГц (постоянная времени 100 мс, 12 дБ/окт) |
- | |
| Дрифт |
< 0,1 ниже 10 кГц; < 0,5 выше 10 кГц; |
град/℃ |
|
|
Обнаружение гармоник |
2F, 3F, … nФ до 120 кГц (n<32767) |
- | |
|
Время обнаружения (внутренний опорный сигнал) |
Мгновенное обнаружение | - | |
|
Время обнаружения (внешний опорный сигнал) |
(2 цикла + 5 мс) или 40 мс, в зависимости от того, что больше |
- | |
|
Демодулятор |
|||
|
Стабильность |
Цифровые выходы |
отсутствие дрейфа нуля при всех настройках |
- |
| Дисплей |
отсутствие дрейфа нуля при всех настройках |
- | |
| Аналоговые выходы |
< 5 для всех настроек динамического резерва |
ppm/℃ |
|
| Отклонение гармоники | -90 | дБ | |
|
Постоянные времени |
от 10 мкс до 3 кс (<200 Гц); от 10 мкс до 30 с (> 200 Гц) (спад 6, 12, 18, 24 дБ/окт) |
- | |
|
Синхронные фильтры |
Доступно ниже 20 |
Гц | |
|
Внутренний осциллятор |
|||
|
Частота |
Диапазон | от 50 м до 120 к | Гц |
| Точность |
2 ppm + 10 мкГц |
- | |
| Разрешение | 1 | мГц | |
|
Искажение |
-80 (f<10 кГц); -70 (f>10 кГц) |
дБн |
|
|
Амплитуда |
от 0,1 до 1 (среднеквадратичное значение) |
В | |
| Точность | 1 | % | |
| Стабильность | 50 | ppm/С | |
| Выходы |
Синусоидальный выход на передней панели; Выход синхронизации TTL на задней панели |
- | |
|
Дисплей |
|||
| Экран |
3,5 дюйма, 320×240 TFT |
- | |
| Отображение |
На каждом дисплее отображается одна кривая, кривые могут быть определены как X, Y, R, θ. |
- | |
|
Типы отображения |
Числовая форма |
- | |
|
Выходы |
|||
|
Выходы CH1 и CH2 |
Функция |
Выход X, Y, R, θ |
- |
|
Выходное напряжение |
±5 полной шкалы, максимальный выходной ток 30 мА |
В | |
| Интерфейсы |
RS-232, RS-232-USB |
- | |
|
Общие параметры |
|||
|
Параметры питания |
Напряжение | 220 - 240 | В (AC) |
| Частота | 50/60 | Гц | |
| Мощность | 20 | Вт | |
| Габариты | 259 х 320 х 115 | мм | |
| Вес | 3,2 | кг | |
- Сканирующие микроскопы - AFM, STM, SPM
- Материаловедение - подвижность носителей, плотность носителей, эффект Холла, ультразвуковые материалы
- Оптические эксперименты - спектральный анализ, спектральные измерения, ТГц измерения, TDLAS
- Измерения датчиков - гироскоп, фотоэлектрический датчик, резонатор, акселерометр
- Магнитные датчики - SQUID, NV-центры, атомный магнитометр, VSM
- Биомедицина - микрофлюидика
