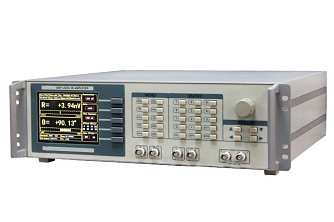

SP2042 - цифровой синхронный усилитель, 60 МГц
Синхронный (Lock-in) усилитель SP2042 обеспечивает превосходную производительность в диапазоне частот от 1 мГц до 60 МГц.
- Чувствительность от 1 нВ до 1 В
- Постоянная времени от 30 нс до 4 кс
- Динамический резерв > 120 дБ
- Автоматическая настройка
- Интерфейсы USB2.0, RS-232(DB-9) и 1000Mbps Enthernet
- До 4 демодуляторов
Синхронный (Lock-in) усилитель SP2042 обеспечивает превосходную производительность в диапазоне частот от 1 мГц до 60 МГц. Благодаря преимуществам новейшей технологии цифровой обработки сигналов и высокоскоростного 14-разрядного АЦП со скоростью 250 MSPS, SP2042 может легко определять фазу и амплитуду слабых сигналов, подавляемых различными сильными шумами. Производительность SP2042 не уступает другим синхронным усилителям во всем мире, даже превосходит их по некоторым параметрам, таким как точность измерения, отношение сигнал/шум, динамический резерв. Кроме того, SP1022 объединяет некоторые специальные функции, такие как измерение нескольких гармоник, что хорошо отвечает потребностям научных исследований и промышленного применения.
Особенности:
- Диапазон частот от 1 мГц до 60 МГц
- Чувствительность от 1 нВ до 1 В
- Постоянные времени от 30 нс до 4 кс
- >120 дБ динамический резерв
- Автоматическая настройка
- Высокопроизводительные генераторы сигналов
- До 4 демодуляторов
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
|
Сигнальный канал |
|||
| Режимы входного напряжения |
Несимметричный или дифференциальный |
- | |
|
Полная чувствительность |
от 1 нВ до 1 В в последовательности 1-2-5 |
- | |
| Импеданс (напряжение) | 50 // 5 пФ или 10 // 5 пФ, AC или DC | МОм | |
|
C.M.R.R |
> 70 дБ до 100 Гц; > 50 дБ до 100 кГц |
- | |
|
Динамический резерв |
> 120 | дБ | |
| Точность усиления | 0,5 (тип); 3 (макс) | % | |
| Шум |
14 нВ/√Гц при 997 Гц; 6 нВ/√Гц при 99,99 кГц |
- |
|
|
Опорный канал |
|||
|
Вход |
Частотный диапазон | 1 мГц - 60 МГц | - |
|
Вход опорных сигналов |
TTL или Sine | - | |
| Входной импеданс | 1 // 5 пФ | МОм | |
|
Фаза |
Разрешение | 0,001 | град. |
|
Абсолютная фазовая ошибка |
< 1 (тип); 5 (макс) | град. | |
|
Относительная фазовая ошибка |
< 1 |
мград. |
|
|
Ортогональность |
90 +/- 0,001 | град. | |
| Фазовые шумы (внутренний) |
Синтезированный, <0,0001 градуса при 1 кГц |
- | |
|
Фазовые шумы (внешний) |
0,005 градуса при 1 кГц (постоянная времени 100 мс, 12 дБ/окт) |
- | |
| Дрифт |
< 0,01 ниже 100 кГц; < 0,1 выше 100 кГц; |
град/℃ |
|
|
Обнаружение гармоник |
2F, 3F, … nФ до 60 МГц (n<32767) |
- | |
|
Время обнаружения (внутренний опорный сигнал) |
Мгновенное обнаружение | - | |
|
Время обнаружения (внешний опорный сигнал) |
(2 цикла + 5 мс) или 40 мс, в зависимости от того, что больше |
- | |
|
Демодулятор |
|||
|
Стабильность |
Цифровые выходы |
отсутствие дрейфа нуля при всех настройках |
- |
| Дисплей |
отсутствие дрейфа нуля при всех настройках |
- | |
| Аналоговые выходы |
< 50 для всех настроек динамического резерва |
ppm/℃ |
|
| Отклонение гармоники | -90 | дБ | |
|
Постоянные времени |
от 30 нс до 4,4 кс (спад 6, 12, 18, 24, 30, 36, 42, 48 дБ/окт) |
- | |
|
Синхронные фильтры |
Доступно ниже 200 (спад 18, 24, 30, 36, 42, 48 дБ/окт) |
Гц | |
|
Внутренний осциллятор |
|||
|
Частота |
Диапазон | от 1 м до 60 М | Гц |
| Точность |
2 ppm + 10 мкГц |
- | |
| Разрешение | 1 | мГц | |
|
Искажение |
-80 (f<100 кГц); -60 (f>1 МГц) |
дБн |
|
|
Амплитуда |
от 1 мкВ до 1 В (среднеквадратичное значение) |
- | |
| Точность | 0,5 (тип); 2 (макс) | % | |
| Стабильность | 50 | ppm/С | |
| Выходы TTL |
5V TTL/CMOS level; выходное сопротивление 50 Ом |
- | |
|
Дисплей |
|||
| Экран |
5,6 дюйма, 640×480 TFT |
- | |
|
Формат экрана |
1 или 2 дисплея | - | |
| Отображение |
На каждом дисплее отображается одна кривая, кривые могут быть определены как X, Y, R, θ. |
- | |
|
Типы отображения |
Числовая форма, гистограмма |
- | |
|
Дополнительные входы и выходы |
|||
| Вход AUX |
Функция |
4-канальный вход |
- |
|
Напряжение |
±10 полной шкалы (разрешение 0,1 мВ) |
В | |
|
Сопротивление |
1 |
МОм | |
|
AUX/CH выходы |
Функция |
4-канальные выходы |
- |
| Напряжение |
±10 полной шкалы (разрешение 0,1 мВ) |
В | |
| Ток управления | 30 | мА | |
| Интерфейсы |
USB2.0, RS-232(DB-9) и 1000Mbps Enthernet |
- | |
|
Общие параметры |
|||
|
Параметры питания |
Напряжение | 220 - 240 | В (AC) |
| Частота | 50/60 | Гц | |
| Мощность | 50 (тип); 70 (макс) | Вт | |
| Габариты | 448 х 513 х 148 | мм | |
| Вес | 12 | кг | |
- Сканирующие микроскопы - AFM, STM, SPM
- Материаловедение - подвижность носителей, плотность носителей, эффект Холла, ультразвуковые материалы
- Оптические эксперименты - спектральный анализ, спектральные измерения, ТГц измерения, TDLAS
- Измерения датчиков - гироскоп, фотоэлектрический датчик, резонатор, акселерометр
- Магнитные датчики - SQUID, NV-центры, атомный магнитометр, VSM
- Биомедицина - микрофлюидика
