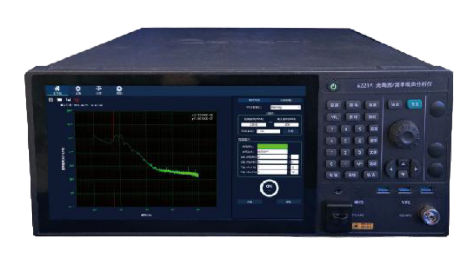

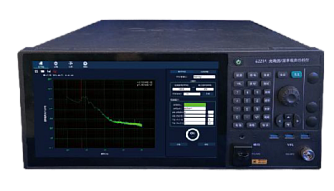

6221 - система измерения ширины спектральной линии лазера
- Диапазон длин волн: от 1520 до 1620 нм.
- Измерение ширины линии лазера: от 100 Гц до 20 МГц.
- Дисплей: 11,6-дюймовый сенсорный экран с разрешением 1920×1080.
Система измерения ширины линии лазера модели 6221 измеряет частотный (фазовый) шум лазера и ширину спектральной линии. Система выполняет полное измерение и отображение спектральной плотности мощности фазового шума в широком динамическом диапазоне от 100 Гц до 20 МГц с одновременным расчётом собственной ширины линии. Рабочий диапазон длин волн от 1520 до 1620 нм. Система оснащена 11,6-дюймовым сенсорным дисплеем с разрешением 1920×1080.
В настоящие время такие системы могут применяться для измерения характеристик шума источников лазерного излучения в таких областях, как когерентная оптическая связь, лидарные системы, высокоточные оптоволоконные датчики, прецизионные оптические измерения. Это позволяет проводить разработку, тестирование и отбор в области применения лазеров, способствует оптимизации производственных циклов и повышению общей эффективности.
Особенности:
- Характеристика фазового шума лазера в виде спектра плотности мощности.
- Измерение собственной ширины линии.
- Простота в эксплуатации, высокая скорость тестирования.
| ПАРАМЕТР | ЗНАЧЕНИЕ | ЕД.ИЗМЕРЕНИЯ |
|---|---|---|
| Диапазон длин волн | 1520-1620 | нм |
|
Входная оптическая мощность
|
от -10 до 0 | дБм |
|
Минимальная измеряемая ширина линии
|
100-20×106 | Гц |
|
Фоновый шум
|
<100 при 10 МГц | Гц2/Гц |
|
Оконная функция БПФ
|
Хэннинг, Гаусса | |
|
Количество усреднений
|
1-999 | раз |
|
Рабочая температура
|
25±10 | °С |
|
Рабочая влажность
|
≤ 80 | % |
|
Дисплей
|
11,6-дюймовый сенсорный экран | |
|
Разрешение
|
1920×1080 | |
|
Интерфейс / Разъемы
|
USB/Ethernet | |
|
Габаритные размеры
|
426×177×450 | мм |
|
Масса
|
≤20 | кг |
|
Электропитание
|
220 В+10%, 50 Гц±5% | |
|
Максимальное энергопотребление
|
350 | Вт |
- Когерентная оптическая связь.
- Лидарные системы.
- Высокоточные оптоволоконные датчики.
- Прецизионные оптические измерения.
