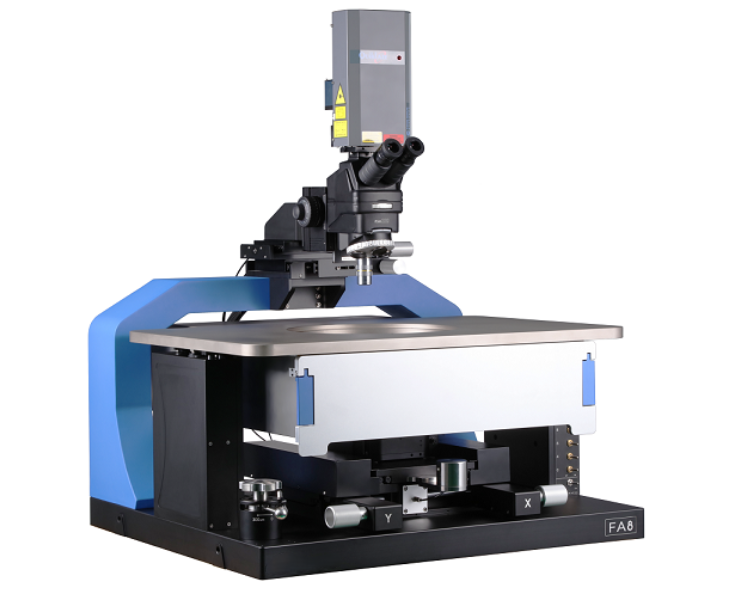

FA - зондовые станции

FA-серия – это ручная зондовая станция, ориентированная на задачи анализа отказов и характеризации микроэлектронных компонентов, включая модификацию внутренних цепей, слоевое удаление материалов и точные измерения в условиях комнатной, повышенной и пониженной температуры.
  • Разрешение перемещения 1 мкм.
  • Лазерная система с перестраиваемой длиной волны: 1064/532/355/266 нм.
  • Минимальный размер обработки 1×1 мкм.
  • Опциональноя термоплатформа от -80°C до +200°C.
  • Диаметр пластины до 8".
  • Увеличение до 4000X.

Зондовая станция FA-серии представляет собой оборудование, разработанное для решения задач анализа отказов (Failure Analysis) в микроэлектронике. Конструкция станции оптимизирована для проведения электрических измерений, лазерной модификации структур и послойного анализа материалов. Станция поддерживает работу с пластинами диаметром до 8 дюймов с точностью позиционирования 1 мкм, что обеспечивает возможность исследования дефектов на кристальном уровне. Эргономичная конструкция с безлюфтовой системой перемещения позволяет оператору выполнять длительные циклы измерений без потери точности.

Ключевой особенностью станции является интегрированная лазерная система с возможностью выбора длины волны (1064/532/355/266 нм), обеспечивающая точность обработки материалов до 1×1 мкм при использовании объектива 100Х. Лазерная платформа позволяет выполнять абляцию различных материалов, включая металлические слои (Cr, Al, Ni), прозрачные проводники (ITO) и полупроводниковые структуры (poly-Si, SiN). Система поддерживает воздушное или водяное охлаждение, а модульная конструкция обеспечивает быструю смену оптических компонентов.

Термостабилизирующая опция позволяет проводить испытания в диапазоне от -80°C до +200°C, что критически важно для анализа температурной зависимости параметров компонентов и идентификации термочувствительных дефектов. Платформа микроманипуляторов поддерживает установку до 12 зондовых головок с механическим разрешением позиционирования до 0,1 мкм. Система оснащена триаксиальными интерфейсами для измерений с током утечки до 100 фА, что обеспечивает возможность характеристики высокоомных структур и элементов памяти.

Оптическая система станции совместима с металлографическими микроскопами, обеспечивающими увеличение до 4000Х, и дополнена цифровыми CCD-камерами с разрешением до 5 Мп. Пневматический механизм подъема платформы на 6 мм с автоматической блокировкой обеспечивает безопасное отделение зондов от образца после измерений. Совместимость с различными оснастками для тестирования корпусных микросхем, печатных плат и волоконно-оптических компонентов делает станцию универсальным решением для лабораторий анализа отказов, занимающихся как фундаментальными исследованиями, так и промышленным контролем качества полупроводниковой продукции.

Опциональные аксессуары и системы:
  • Механизм быстрого перемещения платформы.
  • Комплект для измерений высокого напряжения/тока.
  • Экранирующий бокс.
  • Адаптер.
  • Виброизолирующая платформа.
  • Рабочая платформа с золотым покрытием.
  • Механизм быстрого подъема/спуска и точной регулировки платформы по оси Z.
  • Комплект для измерения интенсивности/длины волны света.
  • ВЧ-измерительные аксессуары.
  • Комплект для измерения малых токов/емкости.
  • Оснастка для тестирования волоконно-оптических соединителей.
  • Оснастка для тестирования корпусных микросхем.
  • Оснастка для тестирования печатных плат.
  • Специальное исполнение по индивидуальному заказу.

Параметр Значение Ед. измерения
Модель FA-8 FA-8-SC
Габариты (Д×Ш×В) 960×850×1500 880×860×1550 мм
Вес
260 280 кг
Электроснабжение
220 В, 50~60 Гц
Рабочая платформа

Размер
8 "
Угол поворота
360 °
X-Y диапазон перемещений
8х8 8х8 "
Разрешение перемещения
1 мкм
Фиксация образца
Вакуумная адсорбция
Температурный диапазон

- 80~200
Быстрый демонтаж

да
Платформа и микроскоп

Тип платформы
U-образная

Количество микроманипуляторов
10 12 шт.
Ход микроскопа (X-Y)
2х2 1х1 "
Ход микроскопа (Z)
50,8 мм
Разрешение поз. микроскопа
1 мкм
Увеличение
20~4000
Х
Разрешение CCD-камеры
50W (Аналог) / 200W (Цифровой) / 500W (Цифров)

Лазер

Длина волны
1064 / 532 / 355 / 266 нм
Выходная мощность
0~2,2  мДж/импульс
Точность
1x1
Тип охлаждения
воздушное или водяное
Микроманипулятор
Диапазон перемещений X-Y-Z
12-12-12 / 8-8-8
мм
Механическое разрешение
2 / 0,7 / 0,1
мкм
Коннекторы
Banana / "Крокодил" / Коаксиальный / Триаксиальный

  • Анализ отказов чипов в условиях высоких и низких температур.
  • Анализ отказов ВЧ-устройств.
  • Измерение ВАХ/СВХ характеристик материалов и устройств.
  • Тестирование внутренних цепей, электродов и контактных площадок (PAD) чипа.
  • Послойное удаление материалов (декапсуляция).

Модель Описание
FA-8 Зондовая станция. Габариты 960х850х1500 мм. Размер рабочей поверхности 8". Ход по осям X-Y 2"х2".
FA-8-SC Зондовая станция. Габариты 880х860х1550 мм. Размер рабочей поверхности 8". Ход по осям X-Y 1"х1".
