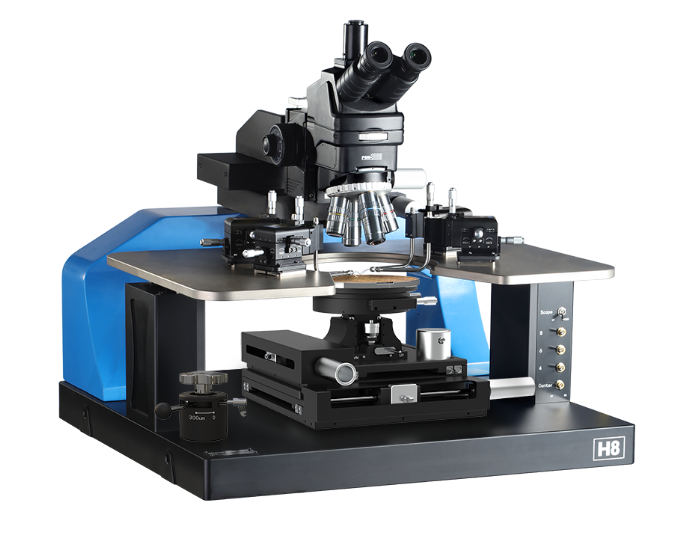

H - зондовые станции

H-серия – это ручная зондовая станция, сочетающая передовые технологии позиционирования, модульную архитектуру и возможность расширения для решения самых сложных измерительных задач в области наноэлектроники, фотоники и высокочастотной характеризации.
  • Пневматическое перемещение платформы.
  • Поддержка пластин диаметром 6", 8" и 12".
  • Трехуровневый подъем платформы.
  • Разрешение перемещения платформы 1 мкм.
  • Поддержка измерений до 300 ГГц.

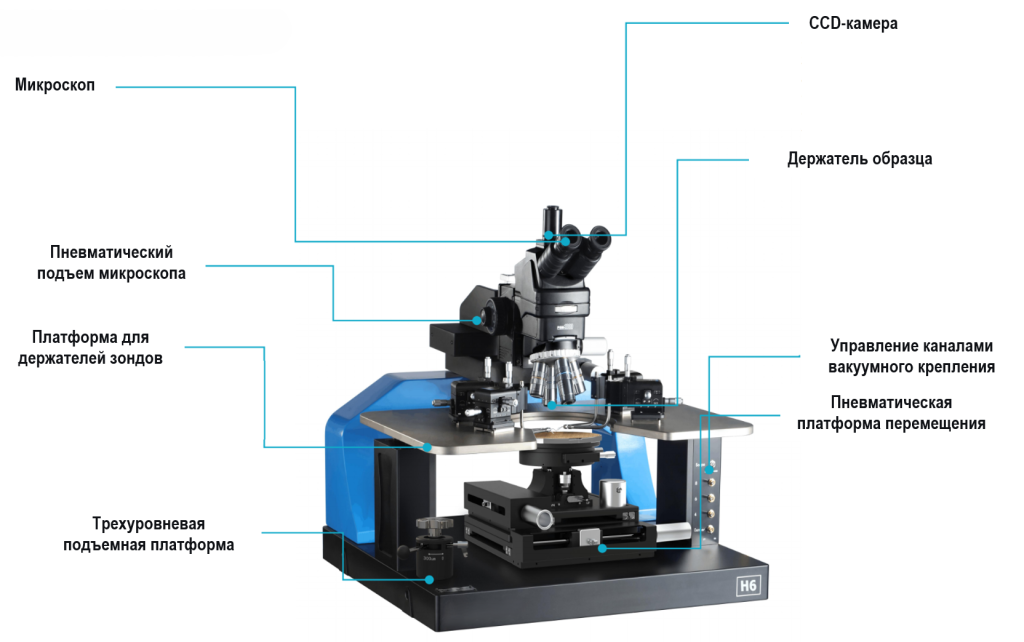

Зондовая станция H-серии представляет собой высокоточное оборудование, разработанное для решения наиболее сложных задач в области характеризации микро- и наноустройств. Конструкция станции основана на применении современных технологий позиционирования, включая пневматическую систему перемещения платформы на воздушных подшипниках, что обеспечивает плавность движения и исключает механический износ. Модульная архитектура UPStart позволяет гибко конфигурировать систему под конкретные исследовательские задачи, начиная от электрических измерений и заканчивая высокочастотным тестированием до 300 ГГц.

Важнейшей особенностью станции является трехуровневая система подъема платформы микроманипуляторов, обеспечивающая три фиксированных положения: контакт (0 мкм), безопасное отделение (300 мкм) и полный подъем (3 мм) для смены образцов. Это решение значительно повышает повторяемость измерений и обеспечивает защиту от повреждения зондов и образцов при манипуляциях. Точность позиционирования достигает 1 мкм по осям X-Y, а система плавной регулировки гарантирует отсутствие обратного люфта.

Станция поддерживает интеграцию многодиапазонной лазерной системы для обработки материалов, позволяющей выполнять точную абляцию, резку и сварку структур непосредственно в процессе измерений. Оптическая система совместима с металлографическими микроскопами высокого разрешения и обеспечивает увеличение до 4000X, что необходимо для работы с субмикронными структурами. Пневматический подъем микроскопа на 50 мм обеспечивает безопасную смену объективов и совместимость с различными конфигурациями держателей зондов.

Оборудование предназначено для комплексных исследований в области наноэлектроники, фотоники и MEMS-устройств, поддерживая измерения IV/CV характеристик, анализа отказов, ВЧ-тестирования и оптической характеризации. Возможности зондовой станции H-серии делают ее универсальным решением для научных институтов и промышленных R&D-центров, требующих максимальной точности и расширяемости конфигурации.

Опциональные аксессуары и системы:

  • Механизм быстрого перемещения платформы.
  • Механизм наклона микроскопа (ручной наклон на 30°).
  • Пневматический механизм подъема микроскопа.
  • Лазерная система для ремонта с функциями резки, абляции и сварки.
  • Держатель зонда.
  • Измерительный комплекс высокого напряжения и большого тока.
  • Экранирующий бокс.
  • Адаптер.
  • Виброизолирующая платформа.
  • Рабочая платформа с золотым покрытием.
  • Механизм быстрого выдвижения и точной регулировки рабочей платформы.
  • Механизм точной регулировки вращения рабочей платформы.
  • Комплекс измерения интенсивности/длины волны света.
  • Комплекс для ВЧ-тестирования.
  • Комплекс для измерения малых токов / емкости.
  • Модуль с интегрирующей сферой.
  • Оснастка для тестирования волоконно-оптических соединителей.
  • Оснастка для тестирования корпусных микросхем.
  • Оснастка для тестирования печатных плат.
  • Специальное исполнение по индивидуальному заказу.

Параметр Значение
 Ед. измерения
Модель H6 H8 H12
Размеры (Д×Ш×В) 820×720×890 960×850×900 1300×920×920 мм
Вес ~170 ~230 ~300  кг
Электропитание 220 В, 50~60 Гц
Рабочая платформа
Размер 6 8 12
Угол поворота 360 360 360 °
X-Y диапазон перемещений 6×6
8×8
122×12
"
Разрешение перемещения 1 мкм
Фиксация образца Вакуумная адсорбция
Электрическая схема Электрически изолирован, с разъемом "Banana"
Платформа и микроскоп
Тип платформы U-образная
Количество микроманипуляторов 6 8 12 шт.
Ход микроскопа (X-Y) 2×2
Ход микроскопа (Z) 50,8 мм
Разрешение позиций микроскопа 1 мкм
Увеличение 20~4000 X
Объективы Окуляр: 10X; Объективы: 5X, 10X, 20X, 50X, 100X (опционально)
Пиксели CCD 50 / 200 / 500 Мп
Микроманипуляторы
Диапазон перемещений X-Y-Z 12×12×12 / 8×8×8
мм
Механическое разрешение 10 / 2 / 0,7 / 0,1 мкм
Точность измерения тока утечки Коакс.: 1пА/В @25°C; Триакс.: 10пА/3кВ @25°C
Условия: сухая среда, точка росы < -40°C

Коннекторы Banana / "Крокодил" / Коаксиальный / Триаксиальный

  • Тестирование полупроводниковых пластин.
  • Испытания оптоэлектронных устройств.
  • Контроль печатных плат и микросхем.
  • ВЧ-измерения.
  • Измерения высоких напряжений и токов.
  • Научные исследования.
  • Спектральный анализ оптических волокон.

Модель Описание
H6 Зондовая станция. Габариты 820х720х890 мм. Размер рабочей поверхности 6". Ход по осям X-Y 6"х6".
H8 Зондовая станция. Габариты 960х850х900 мм. Размер рабочей поверхности 8". Ход по осям X-Y 8"х8".
H12 Зондовая станция. Габариты 1300х920х920 мм. Размер рабочей поверхности 12". Ход по осям X-Y 12"х12".
