V - зондовые станции

V-серия – это полностью автоматические зондовые станции с поддержкой роботизированной загрузки, предназначенные для высокоскоростных измерений в условиях промышленного производства и исследовательских лабораторий с повышенными требованиями к производительности.
  • Полная автоматизация с роботизированной загрузкой образцов.
  • Высокая скорость позиционирования до 70 мм/с по осям XY.
  • Эффективное ЭМЭ-экранирование >30 дБ (3-20 ГГц).
  • Интерфейсы связи RS232, TCP/IP, GPIB.
  • Компактные габариты.

Зондовая станция V-серии представляет собой высокопроизводительное оборудование, которое обеспечивает полностью автоматическое тестирование полупроводниковых пластин и компонентов. Система поддерживает комплексную автоматизацию измерительного процесса, что значительно повышает производительность при серийных исследованиях. При этом станция характеризуется компактными габаритами и оптимизированной конструкцией, позволяющей эффективно использовать рабочее пространство лаборатории.

Конструкция станции обеспечивает исключительные динамические характеристики: скорость позиционирования по осям X/Y достигает 70 мм/с при точности повторного позиционирования ±1 мкм и разрешении 0,1 мкм. Система оснащена низкошумным DC-приводом и специализированной защитой Full-coverage guard™. Это позволяет достигать рекордно низких уровней токов утечки. Эффективное ЭМЭ-экранирование (>30 дБ в диапазоне 3-20 ГГц) и затухание света ≥130 дБ создают идеальные условия для высокоточных измерений.

Станция доступна в двух модификациях: V8 с рабочей зоной 210×210×45 мм и V12 с зоной 310×310×45 мм. Оборудование поддерживает различные температурные опции, включая термостаты для высоко- и низкотемпературных исследований. Функция быстрого подъема виртуального стола и ручной разблокировки образцов обеспечивает удобство операций при ручном управлении.

Основные опции:
  • Поддержка опции автоматической смены образцов.
  • Верхний защитный корпус с высоким ЭМЭ-экранированием / стандартный корпус.
  • Роботизированная система автоматической загрузки с одним/двумя манипуляторами.
  • Термоплатформа: комнатной/высокой/низкой температуры.
  • Функция быстрого подъема рабочей платформы, ручная быстрая разблокировка образцов.
  • Возможность ручного управления перемещением стола по осям X/Y.
  • Интерфейсы: RS232, TCP/IP, GPIB.
  • Конструкция с системой Full-coverage guard™ для экстремально низких уровней токов утечки.

Параметр Значение Ед. измерения
Модель
V8 V12
Разрешение по XY
0,1 мкм
Повторяемость по XY
± 1 мкм
Точность по XY
± 2 мкм
Макс. скорость по XY
70 мм/с
Тип привода
Низкошумный DC двигатель
Разрешение по Z
0,1 мкм
Повторяемость по Z
± 1 мкм
Точность по Z
± 2 мкм
Макс. скорость по Z
20 мм/с
Рабочий ход (XYZ)
210x210x45
310x310x45 мм
ЭМС-экранирование
> 30 (тип.) @3ГГц-20ГГц дБ
Оптическое ослабление
≥ 130 дБ
Спектральная плотность шума
≤ -180 (≤1 МГц) дБВrms/√Гц
Уровень сетевого шума
≤ 5 (≤ 1 ГГц) мВp-p
Габариты (ШхГхВ)
800x850x1900
1000x1250x1900 мм
Габариты (с загрузчиком)
1220x1050x1900
1500x1250x1900 мм
Вес
650
 1000 кг

  • Тестирование полупроводниковых пластин на производственных линиях.
  • Серийные измерения параметров чипов и компонентов с автоматической сортировкой.
  • Научные исследования.
  • Тестирование силовых полупроводниковых приборов.
  • Измерения высокочастотных характеристик компонентов.

Модель Описание

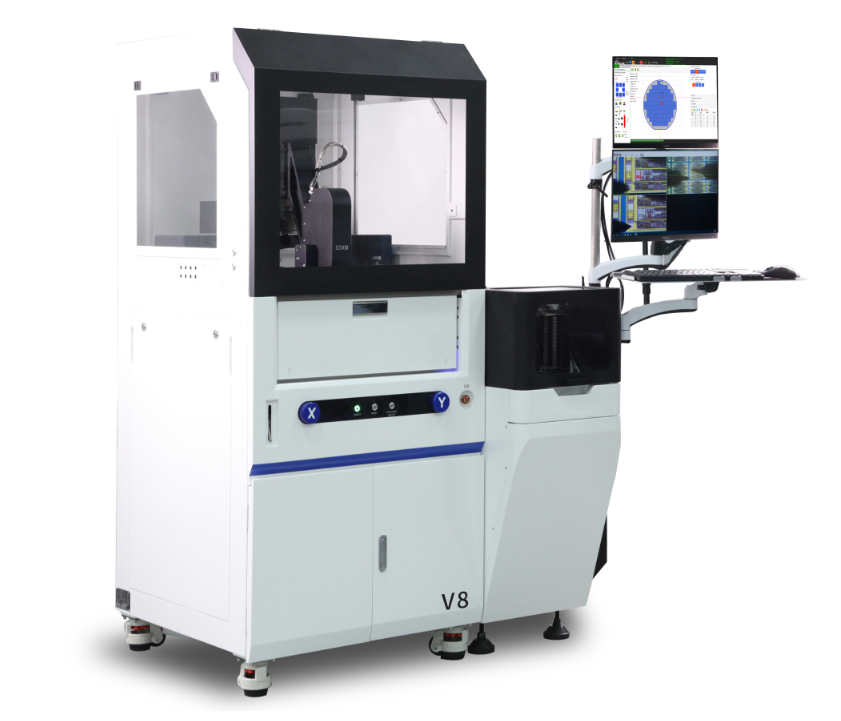

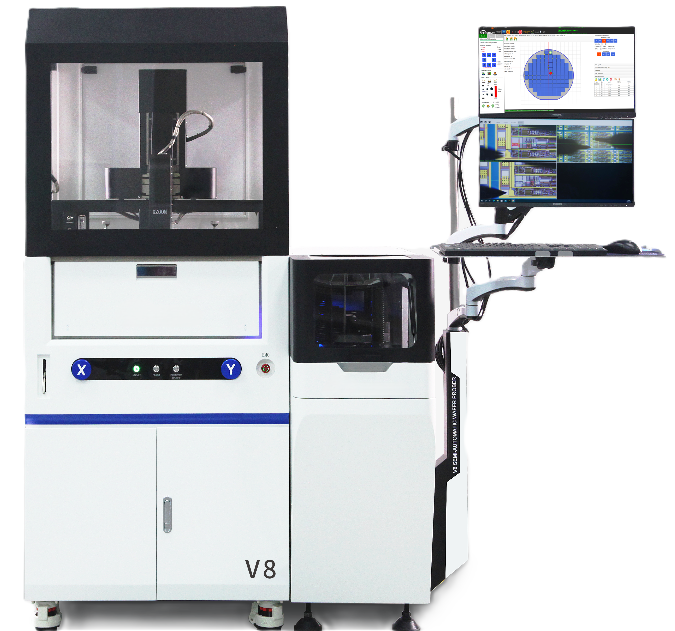

V8 Зондовая станция автоматическая. Габариты 800х850х1900 мм. Размер рабочей поверхности 8". Ход по осям X-Y 210х210 мм. Скорость позиционирования 70 мм/с.
V12 Зондовая станция автоматическая. Габариты 1000х1250х1900 мм. Размер рабочей поверхности 12". Ход по осям X-Y 310х310 мм. Скорость позиционирования 70 мм/с.
