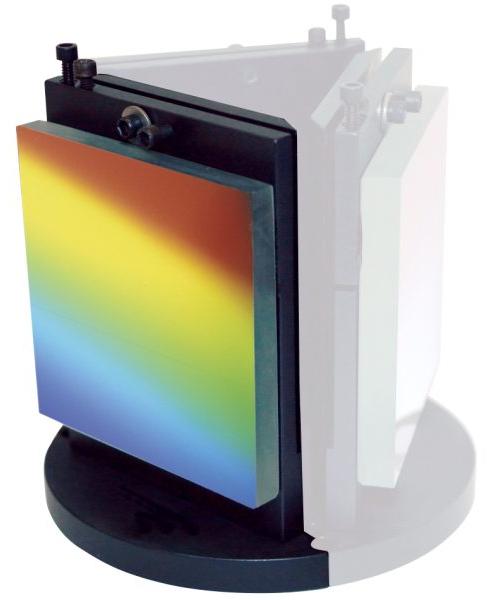

Для монохроматоров серии Omni-λ предлагается широкий выбор дифракционных решеток с различной плотностью штрихов и положением длины волны, отвечающей максимальной отражающей способности. Вращающаяся турель монохроматоров Omni-λ позволяет разместить до трех дифракционных решеток одновременно, что позволяет легко настроить устройство для работы в любом спектральном диапазоне от глубокого УФ до дальнего ИК. Дифракционные решетки доступны в двух исполнениях - с голографическим методом нанесения интерференционной картины и механическим гранением (нарезного типа).
Кривые эффективности дифракционных решеток серии X-X-X-NP (см. Таблицу 1):
Таблица 1. Дифракционные решётки с высокой эффективностью
Модель
Спектральный диапазон, нм
Плотность штрихов, штр/мм
Длина волны блеска, нм
Размер, мм
Голографические решетки
1-360-180-500-NP
180–400
3600
300
68 × 68
1-240-250-600-NP
250–600
2400
300
68 × 68
1-240-190-800-NP
190–600
2400
250
68 × 68
1-200-300-900-NP
300–720
2000
475
68 × 68
1-180-350-900-NP
350–800
1800
500
68 × 68
1-180-190-900-NP
190–800
1800
250
68 × 68
1-120-190-800-NP
190–800
1201,6
250
68 × 68
1-120-400-1200-NP
400–1200
1200
700
68 × 68
Нарезные решетки
1-240-240-NP
190–600
2400
240
68 × 68
1-240-300-NP
250–600
2400
300
68 × 68
1-180-400-NP
300–800
1800
400
68 × 68
1-180-500-NP
350–800
1800
500
68 × 68
1-120-250-NP
200–500
1200
250
68 × 68
1-120-300-NP
200–600
1200
300
68 × 68
1-120-400-NP
200–1000
1200
400
68 × 68
1-120-500-NP
330–1000
1200
500
68 × 68
1-120-750-NP
500–1200
1200
750
68 × 68
1-090-550-NP
350–1600
900
550
68 × 68
1-083-1200-NP
700–1700
830
1200
68 × 68
1-060-300-NP
200–600
600
300
68 × 68
1-060-500-NP
330–1000
600
500
68 × 68
1-060-750-NP
500–1500
600
750
68 × 68
1-060-1000-NP
650–2200
600
1000
68 × 68
1-060-1200-NP
800–2400
600
1200
68 × 68
1-060-1600-NP
1000–2400
600
1600
68 × 68
1-030-300-NP
200–600
300
300
68 × 68
1-030-500-NP
300–1000
300
500
68 × 68
1-030-760-NP
450–1500
300
760
68 × 68
1-030-1000-NP
600–2000
300
1000
68 × 68
1-030-1200-NP
800–2200
300
1200
68 × 68
1-030-2000-NP
1400–4000
300
2000
68 × 68
1-030-3000-NP
2000–4800
300
3000
68 × 68
1-015-300-NP
200–600
150
300
68 × 68
1-015-500-NP
330–1000
150
500
68 × 68
1-015-800-NP
400–1600
150
800
68 × 68
1-015-1000-NP
600–2000
150
1090
68 × 68
1-015-1250-NP
800–2500
150
1250
68 × 68
1-015-2000-NP
1100–4000
150
2000
68 × 68
1-015-3000-NP
2200–6000
150
3000
68 × 68
1-015-4000-NP
2500–8000
150
4000
68 × 68
1-0075-8000-NP
6000–16000
75
8000
68 × 68
1-0075-10000-NP
6000–18000
75
10000
68 × 68
1-0075-12000-NP
9000–20000
75
12000
68 × 68
1-0050-12000-NP
8000–22000
50
12000
68 × 68
Таблица 2. Решетки китайского производства
Модель
Спектральный диапазон, нм
Плотность штрихов, штр/мм
Длина волны блеска, нм
Размер, мм
Плоские нарезные решетки
1-180-500
350–800
1800
500
68×68
1-120-300
200–600
1200
300
68×68
1-120-500
330–1000
1200
500
68×68
1-120-750
500–1200
1200
750
68×68
1-060-300
200–600
600
300
68×68
1-060-500
330–1000
600
500
68×68
1-060-750
500–1500
600
750
68×68
1-060-1000
650–2200
600
1000
68×68
1-060-1250
800–2400
600
1250
68×68
1-060-1600
1000–2400
600
1600
68×68
1-030-500
330–1000
300
500
68×68
1-030-750
450–1500
300
750
68×68
1-030-1000
600–2000
300
1000
68×68
1-030-1250
850–2500
300
1250
68×68
1-030-1800
1200–3600
300
1800
68×68
1-030-2000
1400–4000
300
2000
68×68
1-030-3000
2000–4800
300
3000
68×68
1-015-500
330–1000
150
500
68×68
1-015-4000
2500–8000
150
4000
68×68
1-Mirror-AL
Отражатель из алюминиевой фольги для решеток, устанавливается вместо решетки, используется для задач, таких как анализ изображений.
Примечание: Для решеток из таблицы 2 кривые эффективности не предоставляются.
Модель
Описание
1-360-180-500-NP
Голографическая дифракционная решетка. Спектральный диапазон 180-400 нм. Плотность штрихов 3600 штр/мм. Длина волны блеска 300 нм. Размер 68 х 68 мм.
1-240-250-600-NP
Голографическая дифракционная решетка. Спектральный диапазон 250-600 нм. Плотность штрихов 2400 штр/мм. Длина волны блеска 300 нм. Размер 68 х 68 мм.
1-240-190-800-NP
Голографическая дифракционная решетка. Спектральный диапазон 190-600 нм. Плотность штрихов 2400 штр/мм. Длина волны блеска 250 нм. Размер 68 х 68 мм.
1-200-300-900-NP
Голографическая дифракционная решетка. Спектральный диапазон 300-720 нм. Плотность штрихов 2000 штр/мм. Длина волны блеска 475 нм. Размер 68 х 68 мм.
1-180-350-900-NP
Голографическая дифракционная решетка. Спектральный диапазон 350-800 нм. Плотность штрихов 1800 штр/мм. Длина волны блеска 500 нм. Размер 68 х 68 мм.
1-180-190-900-NP
Голографическая дифракционная решетка. Спектральный диапазон 190-800 нм. Плотность штрихов 1800 штр/мм. Длина волны блеска 250 нм. Размер 68 х 68 мм.
1-120-190-800-NP
Голографическая дифракционная решетка. Спектральный диапазон 190-800 нм. Плотность штрихов 1201,6 штр/мм. Длина волны блеска 250 нм. Размер 68 х 68 мм.
1-120-400-1200-NP
Голографическая дифракционная решетка. Спектральный диапазон 400-1200 нм. Плотность штрихов 1200 штр/мм. Длина волны блеска 700 нм. Размер 68 х 68 мм.
1-240-240-NP
Нарезная дифракционная решетка. Спектральный диапазон 190-600 нм. Плотность штрихов 2400 штр/мм. Длина волны блеска 240 нм. Размер 68 х 68 мм.
1-240-300-NP
Нарезная дифракционная решетка. Спектральный диапазон 250-600 нм. Плотность штрихов 2400 штр/мм. Длина волны блеска 300 нм. Размер 68 х 68 мм.
1-180-400-NP
Нарезная дифракционная решетка. Спектральный диапазон 300-800 нм. Плотность штрихов 1800 штр/мм. Длина волны блеска 400 нм. Размер 68 х 68 мм.
1-180-500-NP
Нарезная дифракционная решетка. Спектральный диапазон 350-800 нм. Плотность штрихов 1800 штр/мм. Длина волны блеска 500 нм. Размер 68 х 68 мм.
1-120-250-NP
Нарезная дифракционная решетка. Спектральный диапазон 200-500 нм. Плотность штрихов 1200 штр/мм. Длина волны блеска 250 нм. Размер 68 х 68 мм.
1-120-300-NP
Нарезная дифракционная решетка. Спектральный диапазон 200-600 нм. Плотность штрихов 1200 штр/мм. Длина волны блеска 300 нм. Размер 68 х 68 мм.
1-120-400-NP
Нарезная дифракционная решетка. Спектральный диапазон 200-1000 нм. Плотность штрихов 1200 штр/мм. Длина волны блеска 400 нм. Размер 68 х 68 мм.
1-120-500-NP
Нарезная дифракционная решетка. Спектральный диапазон 330-1000 нм. Плотность штрихов 1200 штр/мм. Длина волны блеска 500 нм. Размер 68 х 68 мм.
1-120-750-NP
Нарезная дифракционная решетка. Спектральный диапазон 500-1200 нм. Плотность штрихов 1200 штр/мм. Длина волны блеска 750 нм. Размер 68 х 68 мм.
1-090-550-NP
Нарезная дифракционная решетка. Спектральный диапазон 350-1600 нм. Плотность штрихов 900 штр/мм. Длина волны блеска 550 нм. Размер 68 х 68 мм.
1-083-1200-NP
Нарезная дифракционная решетка. Спектральный диапазон 700-1700 нм. Плотность штрихов 830 штр/мм. Длина волны блеска 1200 нм. Размер 68 х 68 мм.
1-060-300-NP
Нарезная дифракционная решетка. Спектральный диапазон 200-600 нм. Плотность штрихов 600 штр/мм. Длина волны блеска 300 нм. Размер 68 х 68 мм.
1-060-500-NP
Нарезная дифракционная решетка. Спектральный диапазон 330-1000 нм. Плотность штрихов 600 штр/мм. Длина волны блеска 500 нм. Размер 68 х 68 мм.
1-060-750-NP
Нарезная дифракционная решетка. Спектральный диапазон 500-1500 нм. Плотность штрихов 600 штр/мм. Длина волны блеска 750 нм. Размер 68 х 68 мм.
1-060-1000-NP
Нарезная дифракционная решетка. Спектральный диапазон 650-2200 нм. Плотность штрихов 600 штр/мм. Длина волны блеска 1,0 мкм. Размер 68 х 68 мм.
1-060-1200-NP
Нарезная дифракционная решетка. Спектральный диапазон 800-2400 нм. Плотность штрихов 600 штр/мм. Длина волны блеска 1,2 мкм. Размер 68 х 68 мм.
1-060-1600-NP
Нарезная дифракционная решетка. Спектральный диапазон 1-2,4 мкм. Плотность штрихов 600 штр/мм. Длина волны блеска 1,6 мкм. Размер 68 х 68 мм.
1-030-300-NP
Нарезная дифракционная решетка. Спектральный диапазон 200-600 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 300 нм. Размер 68 х 68 мм.
1-030-500-NP
Нарезная дифракционная решетка. Спектральный диапазон 300-1000 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 500 нм. Размер 68 х 68 мм.
1-030-760-NP
Нарезная дифракционная решетка. Спектральный диапазон 450-1500 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 760 нм. Размер 68 х 68 мм.
1-030-1000-NP
Нарезная дифракционная решетка. Спектральный диапазон 600-2000 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 1000 нм. Размер 68 х 68 мм.
1-030-1200-NP
Нарезная дифракционная решетка. Спектральный диапазон 800-2200 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 1200 нм. Размер 68 х 68 мм.
1-030-2000-NP
Нарезная дифракционная решетка. Спектральный диапазон 1,4-4 мкм. Плотность штрихов 300 штр/мм. Длина волны блеска 2 мкм. Размер 68 х 68 мм.
1-030-3000-NP
Нарезная дифракционная решетка. Спектральный диапазон 2-4,8 мкм. Плотность штрихов 300 штр/мм. Длина волны блеска 3,0 мкм. Размер 68 х 68 мм.
1-015-300-NP
Нарезная дифракционная решетка. Спектральный диапазон 200-600 нм. Плотность штрихов 150 штр/мм. Длина волны блеска 300 нм. Размер 68 х 68 мм.
1-015-500-NP
Нарезная дифракционная решетка. Спектральный диапазон 330-1000 нм. Плотность штрихов 150 штр/мм. Длина волны блеска 500 нм. Размер 68 х 68 мм.
1-015-800-NP
Нарезная дифракционная решетка. Спектральный диапазон 400-1600 нм. Плотность штрихов 150 штр/мм. Длина волны блеска 800 нм. Размер 68 х 68 мм.
1-015-1000-NP
Нарезная дифракционная решетка. Спектральный диапазон 600-2000 нм. Плотность штрихов 150 штр/мм. Длина волны блеска 1090 нм. Размер 68 х 68 мм.
1-015-1250-NP
Нарезная дифракционная решетка. Спектральный диапазон 800-2500 нм. Плотность штрихов 150 штр/мм. Длина волны блеска 1250 нм. Размер 68 х 68 мм.
1-015-2000-NP
Нарезная дифракционная решетка. Спектральный диапазон 1,1-4 мкм. Плотность штрихов 150 штр/мм. Длина волны блеска 2 мкм. Размер 68 х 68 мм.
1-015-3000-NP
Нарезная дифракционная решетка. Спектральный диапазон 2,2-6 мкм. Плотность штрихов 150 штр/мм. Длина волны блеска 3 мкм. Размер 68 х 68 мм.
1-015-4000-NP
Нарезная дифракционная решетка. Спектральный диапазон 2,5-8 мкм. Плотность штрихов 150 штр/мм. Длина волны блеска 4 мкм. Размер 68 х 68 мм.
1-0075-8000-NP
Нарезная дифракционная решетка. Спектральный диапазон 6-16 мкм. Плотность штрихов 75 штр/мм. Длина волны блеска 8 мкм. Размер 68 х 68 мм.
1-0075-10000-NP
Нарезная дифракционная решетка. Спектральный диапазон 6-18 мкм. Плотность штрихов 75 штр/мм. Длина волны блеска 10 мкм. Размер 68 х 68 мм.
1-0075-12000-NP
Нарезная дифракционная решетка. Спектральный диапазон 9-20 мкм. Плотность штрихов 75 штр/мм. Длина волны блеска 12 мкм. Размер 68 х 68 мм.
1-0050-12000-NP
Нарезная дифракционная решетка. Спектральный диапазон 8-22 мкм. Плотность штрихов 50 штр/мм. Длина волны блеска 12 мкм. Размер 68 х 68 мм.
1-180-500
Нарезная дифракционная решетка. Спектральный диапазон 350–800 нм. Плотность штрихов 1800 штр/мм. Длина волны блеска 500 нм. Размер 68 х 68 мм.
1-120-300
Нарезная дифракционная решетка. Спектральный диапазон 200–600 нм. Плотность штрихов 1200 штр/мм. Длина волны блеска 300 нм. Размер 68 х 68 мм.
1-120-500
Нарезная дифракционная решетка. Спектральный диапазон 330–1000 нм. Плотность штрихов 1200 штр/мм. Длина волны блеска 500 нм. Размер 68 х 68 мм.
1-120-750
Нарезная дифракционная решетка. Спектральный диапазон 500–1200 нм. Плотность штрихов 1200 штр/мм. Длина волны блеска 750 нм. Размер 68 х 68 мм.
1-060-300
Нарезная дифракционная решетка. Спектральный диапазон 200–600 нм. Плотность штрихов 600 штр/мм. Длина волны блеска 300 нм. Размер 68 х 68 мм.
1-060-500
Нарезная дифракционная решетка. Спектральный диапазон 330–1000 нм. Плотность штрихов 600 штр/мм. Длина волны блеска 500 нм. Размер 68 х 68 мм.
1-060-750
Нарезная дифракционная решетка. Спектральный диапазон 500–1500 нм. Плотность штрихов 600 штр/мм. Длина волны блеска 750 нм. Размер 68 х 68 мм.
1-060-1000
Нарезная дифракционная решетка. Спектральный диапазон 650–2200 нм. Плотность штрихов 600 штр/мм. Длина волны блеска 1000 нм. Размер 68 х 68 мм.
1-060-1250
Нарезная дифракционная решетка. Спектральный диапазон 800–2400 нм. Плотность штрихов 600 штр/мм. Длина волны блеска 1250 нм. Размер 68 х 68 мм.
1-060-1600
Нарезная дифракционная решетка. Спектральный диапазон 1000–2400 нм. Плотность штрихов 600 штр/мм. Длина волны блеска 1600 нм. Размер 68 х 68 мм.
1-030-500
Нарезная дифракционная решетка. Спектральный диапазон 330–1000 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 500 нм. Размер 68 х 68 мм.
1-030-750
Нарезная дифракционная решетка. Спектральный диапазон 450–1500 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 750 нм. Размер 68 х 68 мм.
1-030-1000
Нарезная дифракционная решетка. Спектральный диапазон 600–2000 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 1000 нм. Размер 68 х 68 мм.
1-030-1250
Нарезная дифракционная решетка. Спектральный диапазон 850–2500 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 1250 нм. Размер 68 х 68 мм.
1-030-1800
Нарезная дифракционная решетка. Спектральный диапазон 1200–3600 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 1800 нм. Размер 68 х 68 мм.
1-030-2000
Нарезная дифракционная решетка. Спектральный диапазон 1400–4000 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 2000 нм. Размер 68 х 68 мм.
1-030-3000
Нарезная дифракционная решетка. Спектральный диапазон 2000–4800 нм. Плотность штрихов 300 штр/мм. Длина волны блеска 3000 нм. Размер 68 х 68 мм.
1-015-500
Нарезная дифракционная решетка. Спектральный диапазон 330–1000 нм. Плотность штрихов 150 штр/мм. Длина волны блеска 500 нм. Размер 68 х 68 мм.
1-015-4000
Нарезная дифракционная решетка. Спектральный диапазон 2500–8000 нм. Плотность штрихов 150 штр/мм. Длина волны блеска 4000 нм. Размер 68 х 68 мм.
