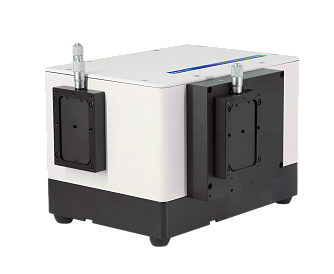

Omni-λ200i - компактный монохроматор-спектрограф
Компактный монохроматор Omni-λ200i выполнен в конфигурации Черни-Тернера. Рассчитан на одновременное использование двух сменных дифракционных решеток.
- Фокусное расстояние: 200 мм.
- Обратная дисперсия: 3,6 нм/мм.
- Разрешение при использовании с одноэлементным детектором: до 0,15 нм
- Длина шага сканирования: 0.01 нм.
Производитель: ZOLIX
Монохроматоры-спектрографы Omni-λ компании Zolix Instruments оснащены дифракционными решетками, расположенными на поворотном барабане, управляемом с помощью программного обеспечения ZolixScan. Длина волны и разрешение могут быть настроены как в ZolixScan, так и в пользовательском приложении с помощью включенного комплекта разработчика SDK.
Использование монохроматора с приемником (CCD-камеры, одноэлементные детекторы, многоэлементные фотодиодные сенсоры) позволяет пользователям измерять спектры флуоресценции, поглощения, пропускания, отражения, а также спектры комбинационного рассеяния.
Omni-λ200i – высокочувствительный монохроматор начального уровня, отличается компактными размерами и удобством интеграции в различные системы.
Основные особенности спектрографов-монохроматоров Omni-λ:
- Предварительная калибровка и юстировка оптики.
- Сменные наборы решеток – разные диапазоны длин волн и различное доступное разрешение.
- Монохроматоры могут быть интегрированы в системы с детекторами различного типа.
- Возможность подключить множество аксессуаров, включая сменные светофильтры, моторизированные щели, кюветы, затворы, волоконные адаптеры.
- Программное обеспечение позволяет проводить сбор и обработку данных для точечных детекторов и CCD-камер.
- Драйвер Labview для программирования работы спектрографа.
|
Параметр
|
Значение | Ед. измерения |
|---|---|---|
|
Фокусное расстояние
|
200 | мм |
|
Относительное отверстие
|
f/3.5 | - |
|
Разрешение
|
0.15 | нм |
|
Обратная дисперсия*
|
3.6 | нм/мм |
|
Разрешение при использовании ФЭУ**
|
0,15 | нм |
|
Разрешение при использовании CCD**
|
0,28 | нм |
|
Точность установки длины волны
|
±0,2 | нм |
|
Воспроизводимость длины волны
|
±0,1 | нм |
|
Длина шага сканирования
|
0,01 | нм |
|
Площадь фокальной плоскости
|
30(Ш)*14(В) | мм |
|
Высота оптической оси
|
146 | мм |
|
Размер решетки
|
50*50 | мм |
|
Ширина щели
|
0.01 – 3 | мм |
|
Турель
|
На 2 решетки |
|
|

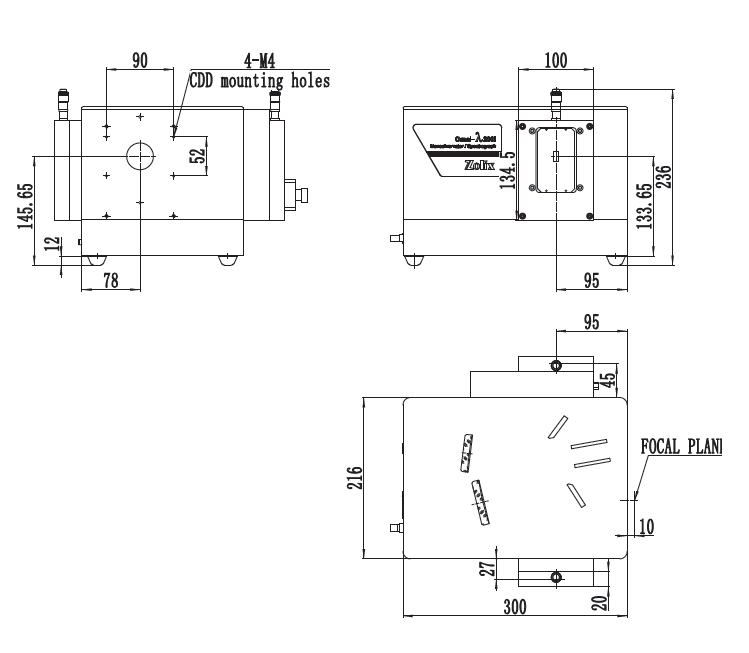

Размеры
|
300*216*213 | мм |
|
Вес
|
14 | кг |
|
Интерфейс
|
USB 2.0 |
|
** при использовании с решеткой 1200 штр/мм и длиной волны блеска 435,8 нм, щели 10 мкм, высота щели 4 мм
*** при использовании с решеткой 1200 штр/мм и длиной волны блеска 435,8 нм, щели 10 мкм, пиксель 25 мкм
- Исследование люминесцентных свойств различных материалов.
- Рамановская спектроскопия.
- Измерение пропускания, поглощения.
- Плазменная эмиссионная спектроскпоия.
- Перестраиваемые источники монохроматического излучения.
- Фотометрические измерения.
Omni-λ - спектрографы-монохроматоры 6353.52(Kб)

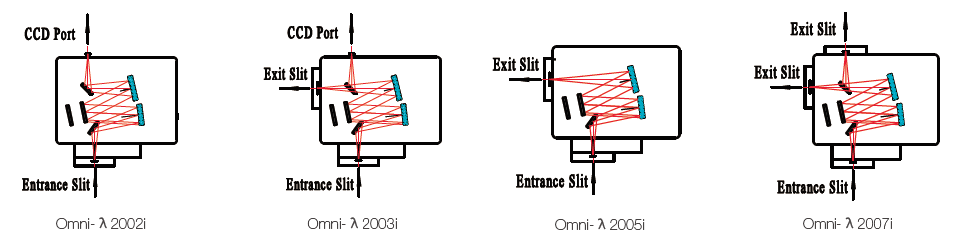

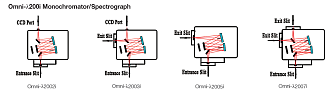

1. Конфигурация
Монохроматор-спектрограф может быть выбран в 4 базовых конфигурациях в зависимости от количества и типа входных и выходных портов.
Omni-λ2002i – боковая входная щель, боковая выходная щель с адаптером под CCD-камеру,
Omni-λ2003i – боковая входная щель, боковая выходная щель с адаптером под CCD-камеру, фронтальная выходная щель.
Omni-λ2005i – боковая входная щель, фронтальная выходная щель,
Omni-λ2007i – боковая входная щель, фронтальная и боковая выходные щели.
2. Покрытие оптики
По умолчанию в монохроматоре используется оптика с алюминиевым покрытием. Вы можете выбрать альтернативные варианты:- Золотое покрытие.
- Серебряное покрытие.
- УФ покрытие.

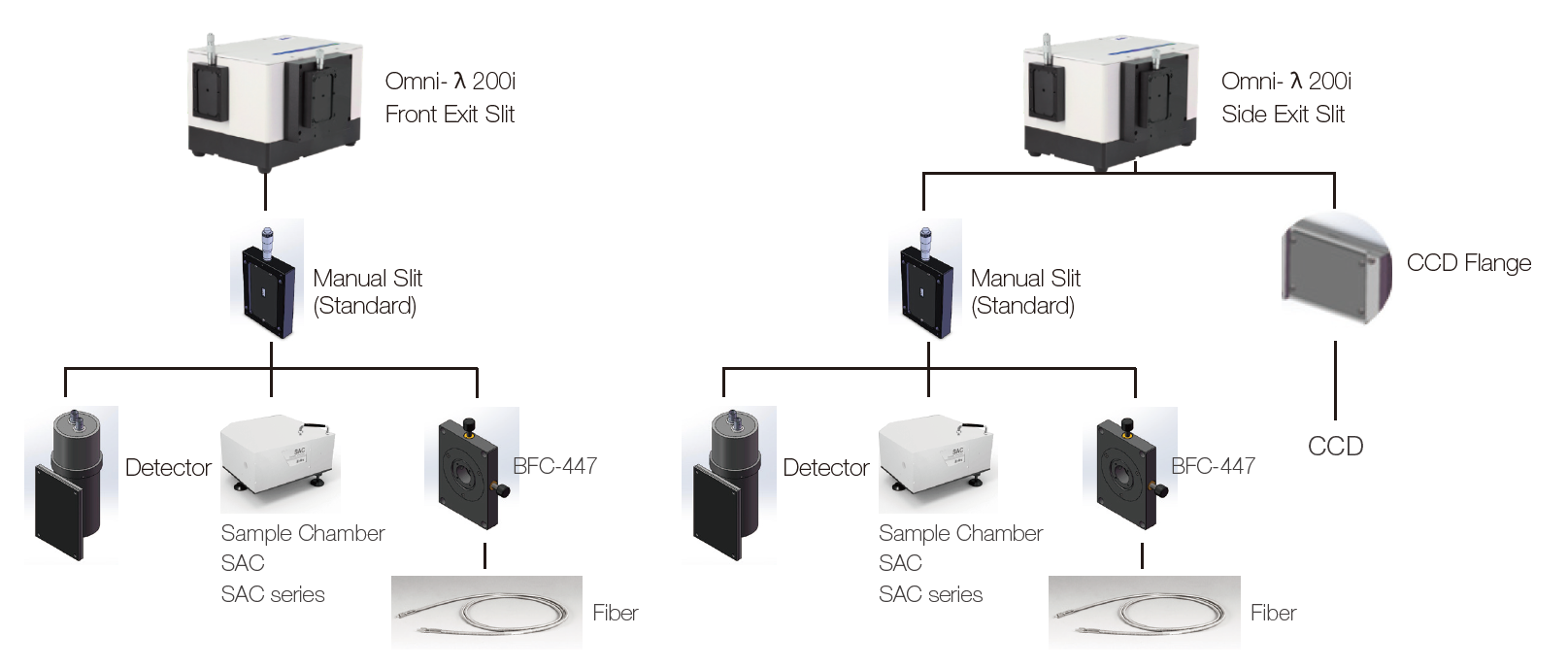

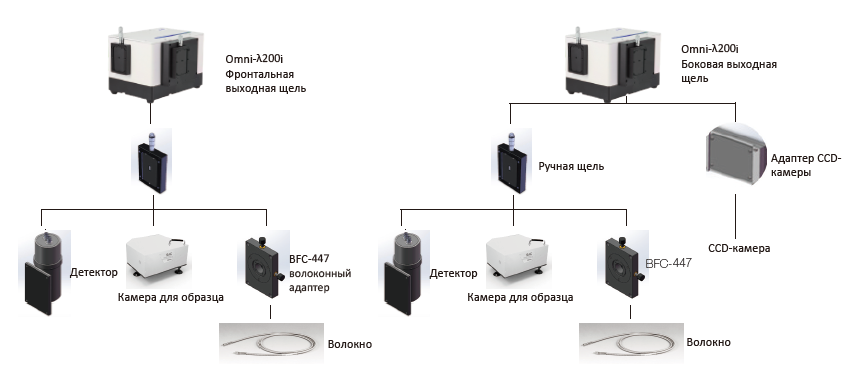

3. Аксессуары

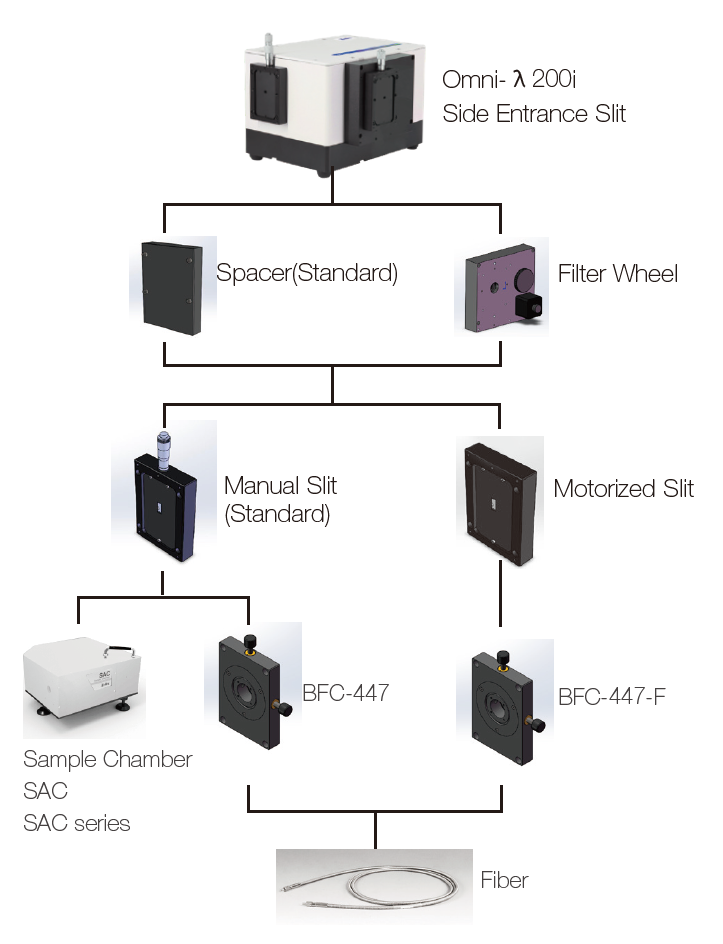

Вход:
4. Решетки
Пожалуйста, выберите две решетки из списка:| 9-360-180-500-NP | 3600 штр/мм @ 300 нм, 180-400 нм, голографическая |
| 9-240-250-800-NP | 2400 штр/мм @ 300 нм, 250-600 нм, голографическая |
| 9-240-190-800-NP | 2400 штр/мм @ 250 нм, 190-600 нм, голографическая |
| 9-200-300-900-NP | 2000 штр/мм @ 475 нм, 300-720 нм, голографическая |
| 9-180-350-900-NP | 1800 штр/мм @ 500 нм, 350-800 нм, голографическая |
| 9-180-190-900-NP | 1800 штр/мм @ 250 нм, 190-800 нм, голографическая |
| 9-120-190-800-NP | 1200 штр/мм @ 250 нм, 190-800 нм, голографическая |
| 9-120-400-1200-NP | 1200 штр/мм @ 700 нм, 400-1200 нм, голографическая |
| 9-240-240-NP | 2400 штр/мм @ 240 нм, 190-600 нм |
| 9-240-300-NP | 2400 штр/мм @ 300 нм, 250-600 нм |
| 9-180-400-NP | 1800 штр/мм @ 400 нм, 300-800 нм |
| 9-180-500-NP | 1800 штр/мм @ 500 нм, 350-800 нм |
| 9-120-250-NP | 1200 штр/мм @ 250 нм, 200-500 нм |
| 9-120-300-NP | 1200 штр/мм @ 300nm, 200-600 нм |
| 9-120-400-NP | 1200 штр/мм @ 400 нм, 200-1000 нм |
| 9-120-500-NP | 1200 штр/мм @ 500 нм, 330-1100 нм |
| 9-120-750-NP | 1200 штр/мм @ 750 нм, 500-1200 нм |
| 9-090-550-NP | 900 штр/мм @ 550 нм, 350-1600 нм |
| 9-083-1200-NP |
830 штр/мм @ 1200 нм, 700-1700 нм |
| 9-060-300-NP | 600 штр/мм @ 300 нм, 200-600 нм |
| 9-060-500-NP | 600 штр/мм @ 500 нм, 330-1000 нм |
| 9-060-750-NP | 600 штр/мм @ 750 нм, 500-1500 нм |
| 9-060-1000-NP | 600 штр/мм @ 1000 нм, 650-2200 нм |
| 9-060-1200-NP | 600 штр/мм @ 1200 нм, 800-2400 нм |
| 9-060-1600-NP | 600 штр/мм @ 1600 нм, 1000-2400 нм |
| 9-030-300-NP | 300 штр/мм @ 300 нм, 200-600 нм |
| 9-030-500-NP | 300 штр/мм @ 500 нм, ,300-1000 нм |
| 9-030-760-NP | 300 штр/мм @ 760 нм, 450-1500 нм |
| 9-030-1000-NP | 300 штр/мм @ 1000 нм, 600-2000 нм |
| 9-030-1200-NP | 300 штр/мм @ 1200 нм, 800-2200 нм |
| 9-030-2000-NP | 300 штр/мм @ 2000 нм, 1400-4000 нм |
| 9-030-3000-NP | 300 штр/мм @ 3000 нм, 2000-4800 нм |
| 9-015-300-NP | 150 штр/мм @ 300 нм, 200-600 нм |
| 9-015-500-NP | 150 штр/мм @ 500 нм, 330-1100 нм |
| 9-015-800-NP | 150 штр/мм @ 800 нм, 400-1600 нм |
| 9-015-1000-NP | 150 штр/мм @ 1000 нм, 600-2000 нм |
| 9-015-1250-NP | 150 штр/мм @ 1250 нм, 800-2500 нм |
| 9-015-2000-NP | 150 штр/мм @ 2000 нм, 1100-4000 нм |
| 9-015-3000-NP | 150 штр/мм @ 3000 нм, 2200-4000 нм |
| 9-015-4000-NP | 150 штр/мм @ 4000 нм, 2500-8000 нм |
| 9-0075-8000-NP |
75 штр/мм @ 8000 нм, 6000-16000 нм |
| 9-0075-10000-NP | 75 штр/мм @ 10000 нм, 6000-18000 нм |
| 9-0070-12000-NP | 70 штр/мм @ 12000 нм, 9000-20000 нм |
| 9-0050-12000-NP | 50 штр/мм @ 12000 нм, 8000-22000 нм |
