BS2/BS6 - неполяризующие плоские светоделители

Неполяризующие светоделительные пластины серии BS2 изготовлены из плавленого кварца, серии BS6 - из натриево-известкового стекла. Деление пучка света происходит в соответствии с коэффициентом разделения (R:T).
  • Размеры прямоугольного светоделителя: 36x25x1 мм.
  • Диаметр круглого светоделителя 12,7 / 25,4 мм.
  • Толщина: 1 / 3 / 5 мм.
  • Коэффициент разделения (R:T): 90:10, 70:30, 50:50, 30:70, 10:90.
  • Рабочая длина волны: 400-700, 450-650, 700-1100, 1100-1650 нм.
  • Отражательная способность просветляющих покрытий: <1%.
Производитель:  LBTEK
Узнать цену

Неполяризующие плоские светоделители компании LBTEK покрыты диэлектрической поляризационной плёнкой с одной стороны, и антибликовым покрытием с другой. Поверхность с просветляющим покрытием предотвращает возникновение отражений (призрачных изображений). При падении пучка света на поверхность дихроичной пленки под углом 45 градусов, могут быть достигнуты различные коэффициенты разделения. В настоящее время доступны пять вариаций коэффициента разделения (R:T): 10:90, 30:70, 50:50, 70:30 и 90:10. Варианты диапазонов длин волн просветляющего покрытия: 400–700, 450–650, 700–1100, 1100–1650 нм.

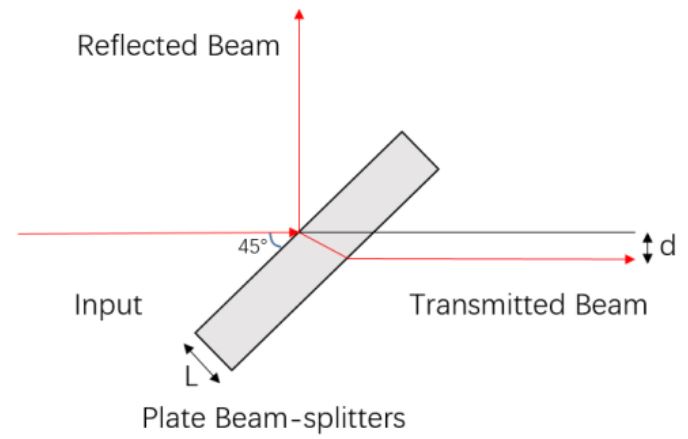

При использовании неполяризующего плоского светоделителя серий BS2, BS6, учитывая наличие просветляющего покрытия одной из поверхностей, вероятно возникновение интерференционных явлений. Переданный пучок будет смещен. При падении пучка света на светоделитель под углом 45°, смещение составит d = 0,329L, где L - тощина светоделителя. Значение смещения d рассчитано для показателя преломления равного 1,5. Для минимизации интерференционных явлений и смещения пучка, можно рассмотреть неполяризующие светоделительные кубы серии MBS/BS1.

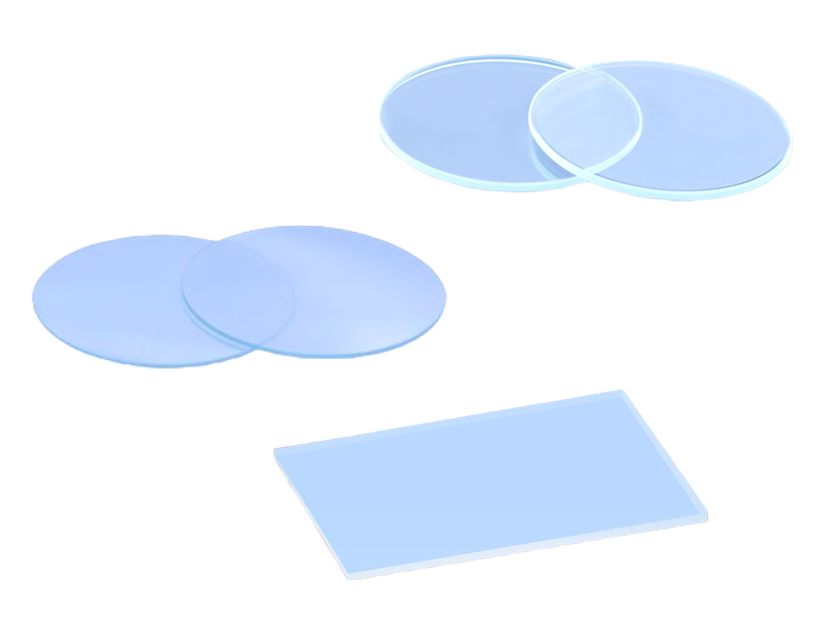

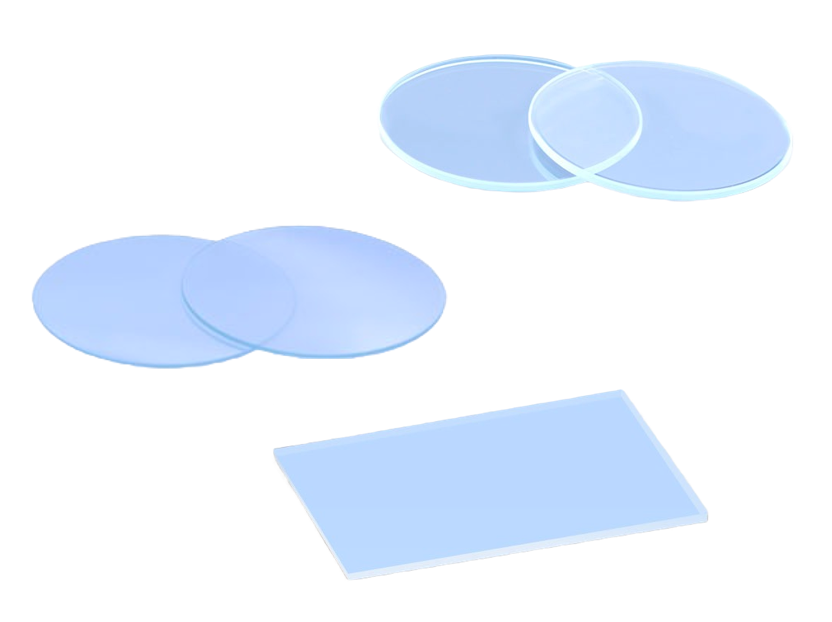

Для заказа доступны две формы светоделителя: круглый или прямоугольный. Диаметр круглой пластины составляет 12,7 или 25,4 мм, толщина - 1, 3 или 5 мм. Размеры прямоугольного светоделителя (длина x ширина x высота) - 36 x 25 x 1 мм.

Параметр Значения Ед. измерения
Материал Кварцевое стекло
Качество обработки поверхности 40/20
Коэффициент разделения (R:T) 10:90      30:70      50:50      70:30      90:10
Рабочая длина волны 400-700         700-1100         1100-1650
 нм
Отражательная способность Антибликовое покрытие, Ravg<1%

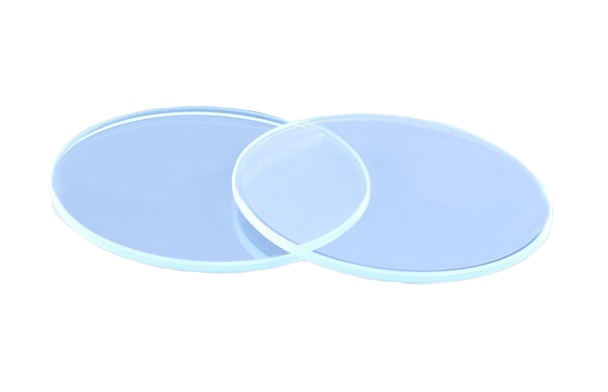

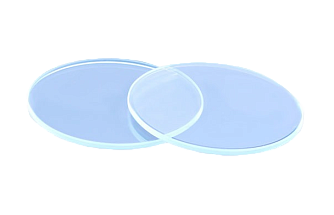

Круглый светоделитель (BS21)
Диаметр 12,7                   25,4 мм
Допуск на диаметр         +0 / -0,2 мм
Толщина 3                        5 мм
Допуск на толщину ±0,2
 мм

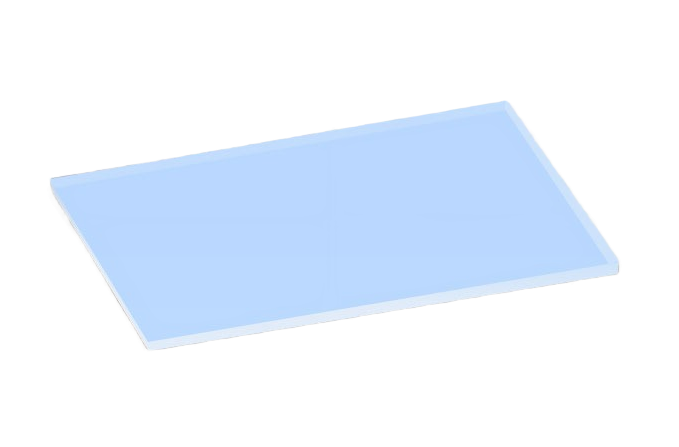

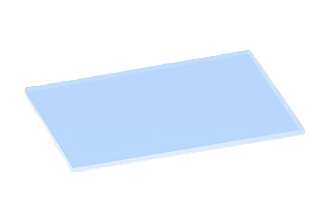

Прямоугольный светоделитель (BS2R)
Размер (Д x Ш xТ)
 36 x 25 x 1
 мм
Допуск на размеры (Д x Ш)
 ±0,2 мм
Допуск на толщину
 ±0,05
 мм

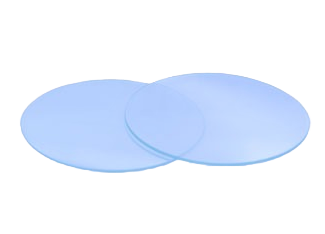

Круглый светоделитель (BS6)
Материал
 Натриево-известковое стекло
Качество обработки поверхности 80/50
Коэффициент разделения (R:T) 30:70
Рабочая длина волны
 420-650
 нм
Диаметр  25,4 мм
Допуск на диаметр     ±0,25
 мм
Толщина 1 мм
Допуск на толщину ±0,1 мм




Модель Описание
BS2119-A Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 400-700 нм, коэффициентом разделения (R:T) 10:90
BS2137-A Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 400-700 нм, коэффициентом разделения (R:T) 30:70
BS2155-A Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 400-700 нм, коэффициентом разделения (R:T) 50:50
BS2173-A Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 400-700 нм, коэффициентом разделения (R:T) 70:30
BS2191-A Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 400-700 нм, коэффициентом разделения (R:T) 90:10
BS2119-B Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 700-1100 нм, коэффициентом разделения (R:T) 10:90
BS2137-B Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 700-1100 нм, коэффициентом разделения (R:T) 30:70
BS2155-B Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 700-1100 нм, коэффициентом разделения (R:T) 50:50
BS2055-B Неполяризующий круглый плоский светоделитель диаметром 12,7 мм, толщиной 3 мм, рабочей длиной волны 700-1100 нм, коэффициентом разделения (R:T) 50:50
BS2173-B Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 700-1100 нм, коэффициентом разделения (R:T) 70:30
BS2191-B Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 700-1100 нм, коэффициентом разделения (R:T) 90:10
BS2119-C Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 1100-1650 нм, коэффициентом разделения (R:T) 10:90
BS2137-C Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 1100-1650 нм, коэффициентом разделения (R:T) 30:70
BS2155-C Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 1100-1650 нм, коэффициентом разделения (R:T) 50:50
BS2173-C Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 1100-1650 нм, коэффициентом разделения (R:T) 70:30
BS2191-C Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 5 мм, рабочей длиной волны 1100-1650 нм, коэффициентом разделения (R:T) 90:10
BS2R19-A Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 400-700 нм, коэффициентом разделения (R:T) 10:90
BS2R37-A Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 400-700 нм, коэффициентом разделения (R:T) 30:70
BS2R55-A Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 400-700 нм, коэффициентом разделения (R:T) 50:50
BS2R73-A Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 400-700 нм, коэффициентом разделения (R:T) 70:30
BS2R91-A Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 400-700 нм, коэффициентом разделения (R:T) 90:10
BS2R19-B Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 700-1100 нм, коэффициентом разделения (R:T) 10:90
BS2R37-B Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 700-1100 нм, коэффициентом разделения (R:T) 30:70
BS2R55-B Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 700-110 нм, коэффициентом разделения (R:T) 50:50
BS2R73-B Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 700-1100 нм, коэффициентом разделения (R:T) 70:30
BS2R91-B Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 700-1100 нм, коэффициентом разделения (R:T) 90:10
BS2R19-C Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 1100-1650 нм, коэффициентом разделения (R:T) 10:90
BS2R37-C Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 1100-1650 нм, коэффициентом разделения (R:T) 30:70
BS2R55-C Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 1100-1650 нм, коэффициентом разделения (R:T) 50:50
BS2R73-C Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 1100-1650 нм, коэффициентом разделения (R:T) 70:30
BS2R91-C Неполяризующий прямоугольный плоский светоделитель с рабочей длиной волны 1100-1650 нм, коэффициентом разделения (R:T) 90:10
BS6737 Неполяризующий круглый плоский светоделитель диаметром 25,4 мм, толщиной 1 мм, рабочей длиной волны 450-650 нм, коэффициентом разделения (R:T) 30:70
