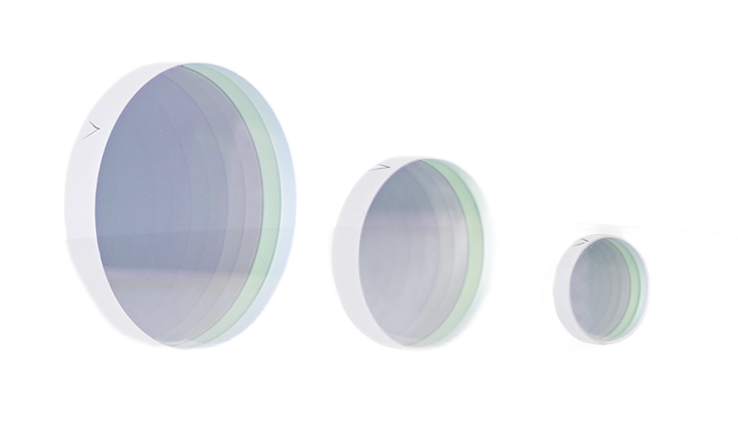

BS2-NIR - неполяризующие плоские светоделители ИК-диапазона

Неполяризующие светоделительные пластины серии BS2-NIR изготовлены из ИК-плавленого кварца. Деление пучка света происходит в соответствии с коэффициентом разделения (R:T): 50:50.
  • Материал: ИК-плавленый кварц.
  • Покрытие: диэлектрическое покрытие/ просветляющее покрытие (Ravg<1,5%).
  • Диаметр: 12,7 / 25,4/ 50,8 мм.
  • Коэффициент разделения (R:T): 50:50.
  • Диапазон длин волн: 0,9-2,6 мкм.
  • Отражательная способность просветляющих покрытий: <1%.
Производитель:  LBTEK

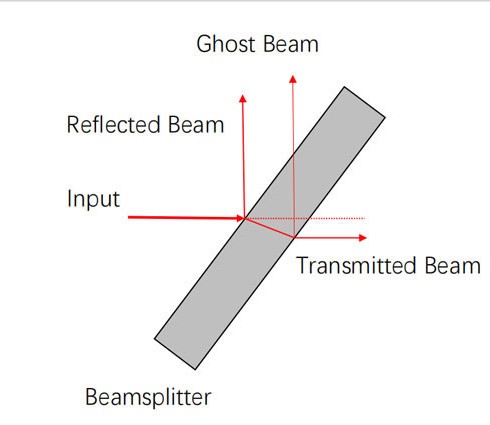

Неполяризующие светоделители используются для разделения входящего светового пучка на два или более пучков с одинаковой длиной волны. Соотношение между отражённым и прошедшим пучками определяется коэффициентом разделения (R:T), то есть отношением отражённого света к прошедшему. Неполяризующие плоские светоделители компании LBTEK покрыты диэлектрической поляризационной плёнкой с одной стороны и антибликовым покрытием с другой. Поверхность с просветляющим покрытием предотвращает возникновение отражений. При падении пучка света на поверхность с диэлектрической пленкой под углом 45 градусов могут быть достигнуты различные коэффициенты разделения.

Компания LBTEK предлагает неполяризующие плоские светоделители ИК-диапазона серии BS2-NIR. Отражательная способность просветляющих покрытий составляет <1,5%. К заказу доступны светоделители трех размеров: диаметром 12,7 мм, 25,4 мм и 50,8 мм. Рабочий диапазон длин волн составляет от  0,9 до 2,6 мкм.

Параметр        Значения        Ед. измерения
Материал ИК-плавленый кварц
Покрытие  Диэлектрическое покрытие
Просветляющее покрытие (Ravg<1,5%)

Коэффициент разделения (R:T) 50:50 угл.сек.
Диапазон длин волн 0,9-2,6 мм
Диаметр 12,7      25,4      50,8
мм
Толщина 3      5      8
Угол клина 30±10 мм
Чистая апертура 90 мм
Плоскостность поверхности (при 633 нм) λ/4 мм
Качество обработки поверхности 40/20 мм


Модель Описание
BS2055-NIR Неполяризующий плоский светоделитель ИК-диапазона. Диаметр: 12,7 мм. Диапазон длин волн: 0,9-2,6 мкм. Толщина: 3 мм.
BS2155-NIR Неполяризующий плоский светоделитель ИК-диапазона. Диаметр: 25,4 мм. Диапазон длин волн: 0,9-2,6 мкм. Толщина: 5 мм.
BS2255-NIR Неполяризующий плоский светоделитель ИК-диапазона. Диаметр: 50,8 мм. Диапазон длин волн: 0,9-2,6 мкм. Толщина: 8 мм.
