DM/DMR-SP - коротковолновые дихроичные зеркала
- Материал: кварцевое стекло.
- Длины волн отсечки: 425-1800 нм.
- Диаметр круглого зеркала: 12,7 / 25,4 / 50,8 мм.
- Толщина: 3,2 / 5 мм.

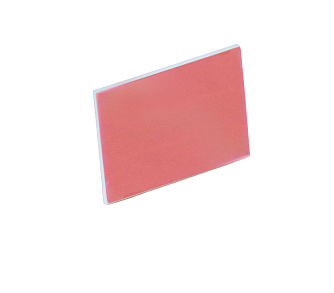

- Размеры прямоугольного зеркала: 36x25x1 мм.
- Среднее значение коэффициентов пропускания и отражения >85%.
Одна из поверхностей дихроичного зеркала компании LBTEK покрыта фильтрующей пленкой, другая - просветляющим покрытием. Стрелка, выгравированная сбоку, указывает на поверхность, покрытую фильтрующей пленкой. Дихроичное зеркало разделяет световые лучи с определенной длиной волны отсечки. То есть, коротковолновое зеркало способно передавать световые пучки с меньшей длиной волны, чем длина волны отсечки, и отражать световые пучки с большей длиной волны, чем длина волны отсечки. В настоящее время доступны 15 вариантов длин волн отсечки: 425, 490, 505, 550, 605, 638, 650, 680, 780, 805, 950, 1000, 1180, 1500 и 1800 нм. Зеркала серии DM/DMR-SP обладают высокими средними коэффициентами пропускания и отражения в указаном диапазоне длин волн: более 85% при угле падения пучка 45°. Более подробная информация о пропускаемых и отражаемых длинах волн, коэффициентах пропускания и отражения при определенных длинах волн отсечки для обеих поверхностей, а также в зависимости от формы и размеров зеркала, представлена в таблице "Спектральные характеристики" в разделе "Характеристики".
Для достижения наилучших спектральных характеристик, рекомендуется устанавливать зеркало под углом в 45° при работе как с фильтрующей плёнкой, так и с просветляющим покрытием. Компания LBTEK предлагает две формы и четыре размера зеркал: круглые, диаметром 12,7, 25,4, 50,8 мм, и квадратные, размером 36 x 25 x 1 мм.
Основные параметры
| Параметр | Значения | Ед. измерения | ||||
|---|---|---|---|---|---|---|
| Материал | Кварцевое стекло |
|
||||
| Качество обработки поверхности | 60/40 40/20 | |||||
| Длина волны отсечки |
425 490 505 550 605 638 650 680 780 805 950 1000 1180 1500 1800 |
нм |
||||
| Параллелизм | <3 | угл.мин. | ||||
| Круглое зеркало (DM05) | ||||||
| Диаметр | 12,7 | мм | ||||
| Допуск на диаметр | +0 / -0,1 | мм | ||||
| Толщина | 3,2 | мм | ||||
| Допуск на толщину |
+0 / -0,1 |
мм | ||||
| Круглое зеркало (DM10) | ||||||
| Диаметр | 25,4 | мм | ||||
| Допуск на диаметр | +0 / -0,2 | мм | ||||
| Толщина | 3,2 | мм | ||||
| Допуск на толщину |
+0 / -0,1 |
мм |
||||
| Круглое зеркало (DM20) | ||||||
| Диаметр | 50,8 | мм | ||||
| Допуск на диаметр | +0 / -0,2 | мм | ||||
| Толщина | 5 | мм | ||||
| Допуск на толщину |
+0 / -0,1 |
мм | ||||
|
Квадратное зеркало (DMR) |
||||||
|
Размеры (Д x Ш x Т) |
36 x 25 x 1 |
мм | ||||
|
Допуск на размеры (Д x Ш) |
+0 / -0,2 |
мм |
||||
|
Допуск на толщину |
±0,05 |
мм | ||||
| Длина волны отсечки (нм) | Отражение | Пропускание | ||||
|---|---|---|---|---|---|---|
| 425 | 440-800 нм (Ravg>90%, Rabs>85%) |
380-410 нм (Tavg>90%, Tabs>85%) |
||||
| 490 |
505-800 нм (Ravg>90%, Rabs>85%) |
380-475 нм (Tavg>90%, Tabs>85%) |
||||
| 505 |
520-800 нм (Ravg>90%, Rabs>85%) |
390-490 нм (Tavg>90%, Tabs>85%) |
||||
| 550 |
565-800 нм (Ravg>90%, Rabs>85%) |
390-533 нм (Tavg>90%, Tabs>85%) |
||||
| 605 |
620-800 нм (Ravg>90%, Rabs>85%) |
470-590 нм (Tavg>90%, Tabs>85%) |
||||
| 638 |
655-800 нм (Ravg>90%, Rabs>85%) |
580-633 нм (Tavg>90%, Tabs>85%) |
||||
| 650 |
685-1200 нм (Ravg>90%, Rabs>85%) (DM05, DM20, DMR) 685-1600 нм (Ravg>90%, Rabs>85%) (DM10) |
400-635 нм (Tavg>90%, Tabs>85%) (DM05, DM20) 550-620 нм (Tavg>90%, Tabs>85%) (DM10, DMR) |
||||
| 680 |
705-1080 нм (Ravg>90%, Rabs>85%) |
400-660 нм (Tavg>90%, Tabs>85%) |
||||
| 780 |
825-1100 нм (Ravg>95%, Rabs>90%) |
550-788 нм (Tavg>90%, Tabs>85%) |
||||
|
805 |
823-1200 нм (Ravg>90%, Rabs>85%) |
450-775 нм (Tavg>90%, Tabs>85%) |
||||
|
950 |
990-1600 нм (Ravg>90%, Rabs>85%) |
590-900 нм (Tavg>90%, Tabs>85%) |
||||
|
1000 |
1020-1080 нм (Ravg>90%, Rabs>85%) (DM10) 1050-1350 (Ravg>95%, Rabs>90%) (DM20, DMR) |
925-985 нм (Tavg>90%, Tabs>85%) (DM10) 520-960 (Tavg>95%, Tabs>90%) (DM20, DMR) |
||||
|
1180 |
1260-1700 нм (Ravg>90%, Rabs>85%) |
750-1100 нм (Tavg>90%, Tabs>85%) |
||||
|
1500 |
1550-2000 нм (Ravg>90%, Rabs>85%) (DM05, DMR) 1550-21800 нм (Ravg>95%, Rabs>90%) (DM10, DM20) |
1000-1450 нм (Tavg>90%, Tabs>85%) |
||||
|
1800 |
1850-2100 нм (Ravg>90%, Rabs>85%) (DM05, DM20) 1850-2050 нм (Ravg>95%, Rabs>90%) (DM10) 900-1600 нм (Ravg>90%, Rabs>85%) (DMR) |
1550-1750 нм (Tavg>90%, Tabs>85%) (DM05) 1500-1750 нм (Tavg>90%, Tabs>85%) (DM10, DM20) 590-900 нм (Tavg>90%, Tabs>85%) (DMR) |
||||
Спектральные характеристики (просветляющая поверхность)1
| Длина волны отсечки (нм) | Отражение | ||||
|---|---|---|---|---|---|
| 425 | 380-410 нм (Rabs<2%) | ||||
| 490 |
380-475 нм (Rabs<2%) |
||||
| 505 |
390-490 нм (Rabs<2%) |
||||
| 550 |
390-533 нм (Rabs<2%) |
||||
| 605 |
470-590 нм (Rabs<2%) |
||||
| 638 |
580-633 нм (Rabs<2%) |
||||
| 650 |
400-635 нм (Rabs<2%) (DM05, DM20) 520-620 нм (Rabs<2%) (DM10, DMR) |
||||
| 680 |
400-1080 нм (Rabs<2%) |
||||
| 780 |
550-788 нм (Rabs<0,8%) (DM10) |
||||
|
805 |
450-775 нм (Rabs<2%) |
||||
|
950 |
590-900 нм (Rabs<2%) |
||||
|
1000 |
925-985 (Rabs<2%) (DM05, DM10) 520-960 (Rabs<2%) (DM20, DMR) |
||||
|
1180 |
750-1100 нм (Rabs<2%) |
||||
|
1500 |
1000-1450 нм (Rabs<2%) |
||||
|
1800 |
1550-1750 нм (Rabs<2%) (DM05) 1500-1750 нм (Rabs<2%) (DM10, DM20) 590-900 нм (Rabs<2%) (DMR) |
||||
- Все значения указаны для угла падения пучка 45°.
