GLP - призмы Глана
- Апертура: 5 / 10 мм.
- Коэффициент экстинкции: до 100000:1.
- Рабочий диапазон длин волн: 200 нм - 3 мкм.
- Преобразование излучения с произвольной поляризацией в линейно-поляризованное.
Компания LBTEK предлагает призмы Глана серии GLP. При прохождении неполяризованного света через призму Глана на выходе получается линейно-поляризованный свет. Призмы данной серии состоят из двух отрицательных одноосных кристаллов (оптический материал зависит от спектрального диапазона) с параллельными оптическими осями, между которыми находится воздушный зазор. Кристалл из кальцита (CaCO₃) обладает хорошим пропусканием в видимом и ближнем ИК-диапазоне (350-2300 нм). Кристалл из α-BBO (борат бария) демонстрирует отличные оптические характеристики в УФ- и среднем ИК-диапазонах (200-300 нм, 300-700 нм, 700-1100 нм, 700-3000 нм). Для эффективного отвода отраженного излучения и повышения порога повреждения конструкция включает боковое окно ("окно выхода" отражаемого луча). Оба кристаллических материала чувствительны к резким перепадам температуры, поэтому перед началом работы необходимо достичь температурного равновесия (рекомендуется 6-8 часов после распаковки). α-BBO обладает некоторой гигроскопичностью и требует аккуратного обращения и хранения в сухих условиях.
Поляризационная призма установлена в черный анодированный механический корпус. В корпусе имеется сквозное отверстие для сбора отраженного света. На одном конце корпуса выгравирована внешняя резьба. Со стороны резьбы находится стопорное кольцо, с помощью которого можно контролировать направление поляризации.
Для различных применений LBTEK предлагает две серии призм Глана с разной апертурой: GLP10 (Ø10 мм, корпус SM1, Ø25,4 мм) и GLP05 (Ø5 мм, корпус SM05, Ø12,7 мм). Обе серии доступны в аналогичном спектральном охвате и обеспечивают высокое качество поляризации.
Принцип действия
Когда параллельный неполяризованный световой пучок попадает перпендикулярно на торец призмы Глана, он разделяется на две ортогональные составляющие - обыкновенный (o-) и необыкновенный (e-) лучи. Эти составляющие характеризуются разными показателями преломления (no для o-луча и ne для e-луча), что обусловлено анизотропными свойствами отрицательного одноосного кристалла, из которого изготовлена призма. Скошенная грань призмы имеет покрытие с показателем преломления nr (ne < nr < no). Угол скоса θ превышает критический угол θ0=arcsin(nr/no) для o-луча, вызывая полное внутреннее отражение на границе раздела, e-луч проходит через призму. Конструкция позволяет двустороннее использование - свет можно вводить с любого торца, сохраняя поляризационные характеристики выходного излучения. O-луч выводится через боковое окно, e-луч выходит параллельно входному пучку без дисперсионных искажений.
Технические характеристики серии GLP10
| Параметр | Значения | Ед. измерения |
|---|---|---|
|
Материал
|
Кальцит / α-BBO | |
|
Коэффициент экстинкции (Tp:Ts)
|
10000:1 (кальцит) / 100000:1 (α-BBO) | |
|
Диапазон длин волн
|

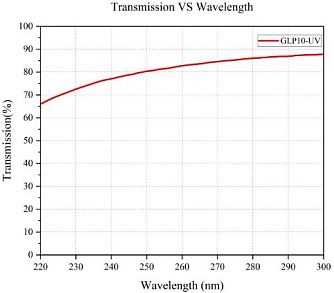

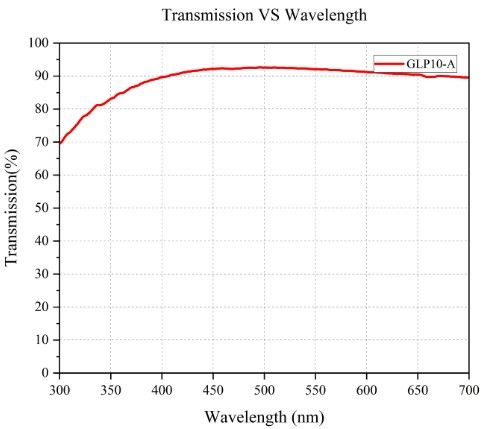

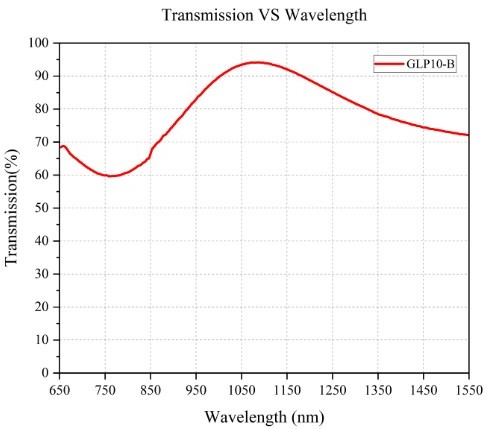

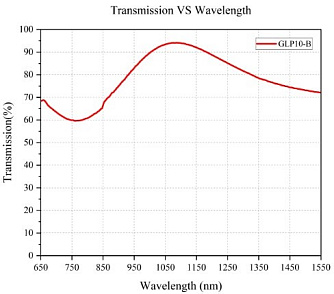

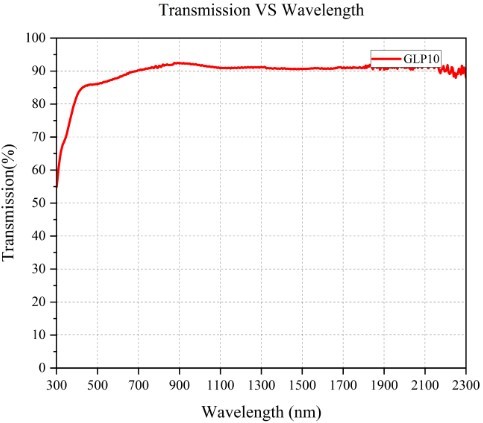

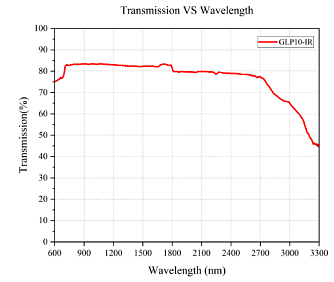

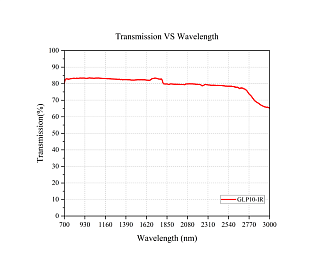

200-300 300-700 350-2300 700-1100 700-3000 | нм |
|
Апертура
|
10 | мм |
|
Диаметр корпуса
|
25,4 | мм |
| Тип резьбы | SM1 | |
|
Допуск на диаметр
|
+0 / -0,2 | мм |
|
Толщина корпуса
|
34,5(мод. UV) / 29,2 |
мм |
|
Допуск на толщину
|
±0,1 | мм |
|
Качество обработки поверхности оптических элементов
|
20/10 | |
|
Качество обработки поверхности (боковое окно)
|
80/50 |
Технические характеристики серии GLP05
| Параметр | Значения | Ед. измерения |
|---|---|---|
|
Материал
|
Кальцит / α-BBO | |
|
Коэффициент экстинкции (Tp:Ts)
|
10000:1 (кальцит) / 100000:1 (α-BBO) | |
|
Диапазон длин волн
|
220-300 300-700 350-2300 700-1100 | нм |
|
Апертура
|
5 | мм |
|
Диаметр корпуса (резьба)
|
12,7 | мм |
| Тип резьбы | SM05 | |
|
Качество обработки поверхности оптических элементов
|
20/10 | |
|
Качество обработки боковой поверхности
|
80/50 | |
|
Искажение волнового фронта (RMS, 633 нм)
|
λ/4 | (Ø4 мм) |
|
Смещение луча
|
< 3 | угл. мин |
- Лазерные системы.
- Спектроскопия.
- Оптическая связь.
- Измерения и метрология.
- Научные исследования.
