GTP - призмы Глана-Тейлора

Компания LBTEK предлагает призмы Глана-Тейлора серии GTP, которые могут быть использованы для получения линейной поляризации пучка при высоких уровнях энергии. Призмы данной серии состоят из двух отрицательных одноосных кристаллов с параллельными оптическими осями. Кристалл, выполненный из кальцита, имеет хорошее пропускание в видимом и ближнем ИК-диапазоне длин волн, тогда как кристалл из α-BBO (альфа борат бария) обладает отличными оптическими характеристиками в УФ- и среднем ИК-диапазоне длин волн. Оба материала чувствительны к резким перепадам температуры, поэтому необходимо добиться температурного равновесия перед началом работы. В призмах Глана-Тейлора сведены к минимуму потери на отражение в воздушном зазоре в спектральном диапазоне длин волн от 200 нм до 3 мкм.

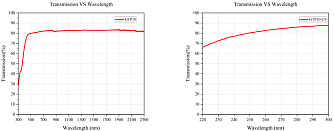

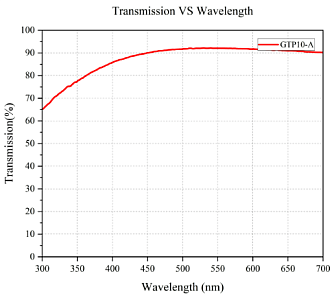

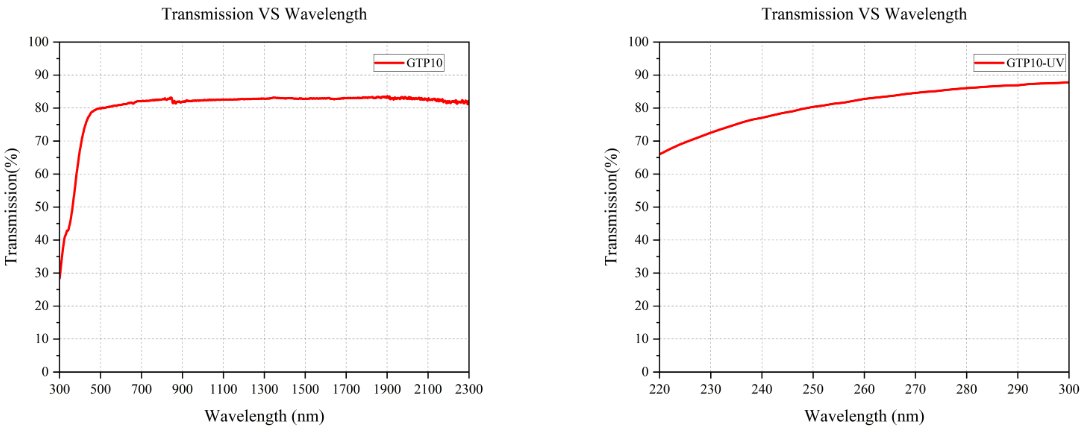

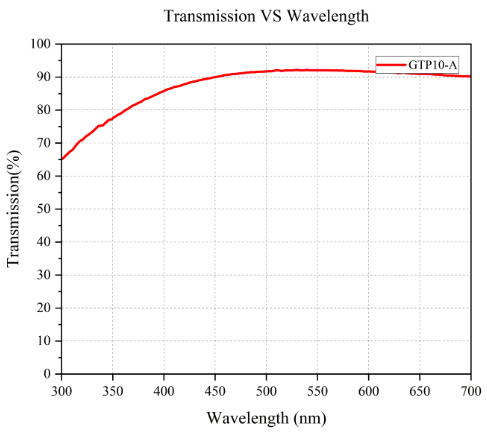

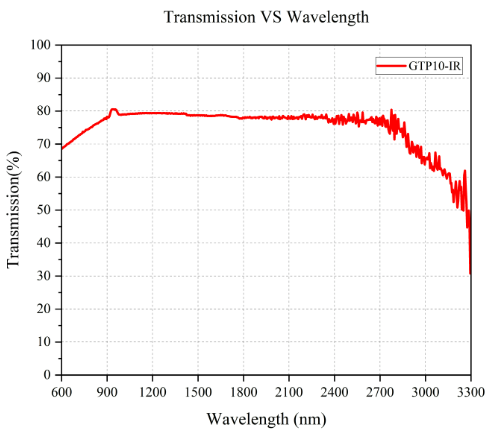

Компанией LBTEK в кристаллических поляризационных призмах обеспечен высокий коэффициент экстинкции (до 100000:1). Доступны пять спектральных диапазонов: 200 - 300 нм, 300 - 700 нм, 350 нм - 2,3 мкм, 700 нм - 3 мкм. Поляризационная призма установлена ​​в черный анодированный механический корпус. На корпусе выгравирована внешняя резьба SM1.

Принцип действия

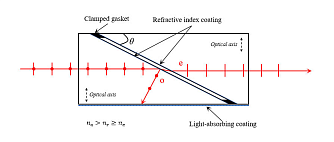

Когда параллельный неполяризованный световой пучок попадает перпендикулярно на торец призмы Глана-Тейлора, он разделяется на две ортогональные составляющие - обыкновенный (o-) и необыкновенный (e-) лучи. Эти компоненты характеризуются разными показателями преломления (no для o-луча и ne для e-луча), что обусловлено анизотропными свойствами отрицательного одноосного кристалла, из которого изготовлена призма. Скошенная грань призмы имеет покрытие с показателем преломления n_r (n_e < n_r < n_o). При угле скоса θ > θ₀ (θ₀ = arcsin(nᵣ/n₀)) o-луч полностью отражается и поглощается боковой гранью, тогда как e-луч проходит через призму без изменений направления.
