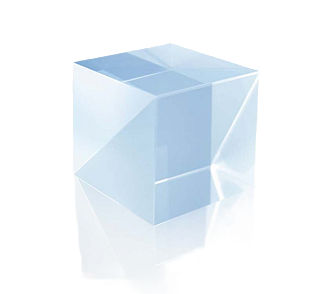

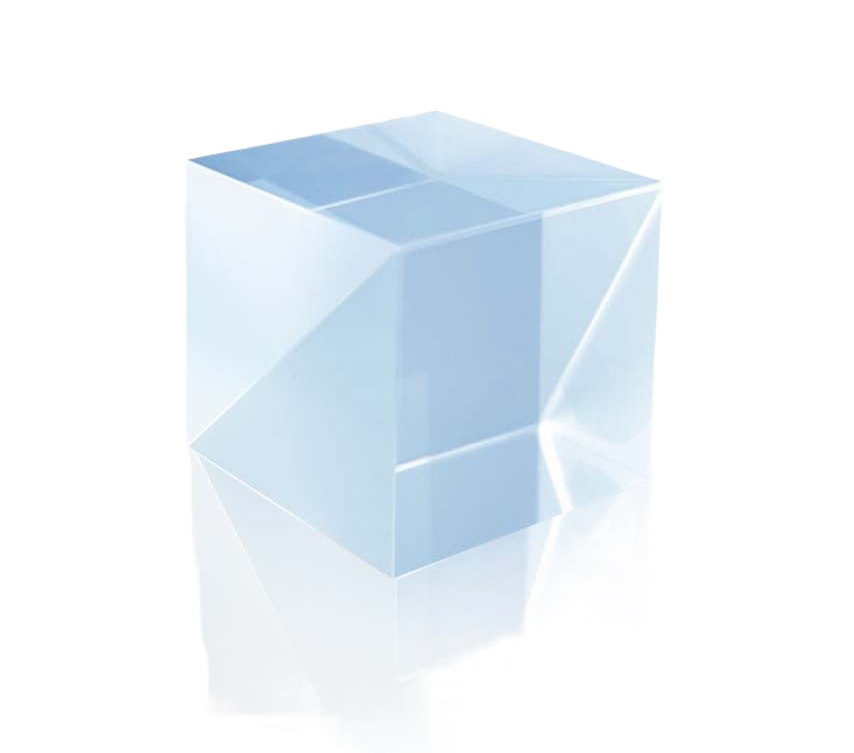

MBS/BS - неполяризующие светоделительные кубы

Неполяризующие светоделительные пластины серии MBS и BS изготовлены из оптического стекла N-BK7. Деление пучка света происходит в соответствии с коэффициентом разделения (R:T).
  • Материал: N-BK7.
  • Длина стороны куба: 5, 10, 12,7, 20, 25,4 и 50,8 мм.
  • Коэффициент разделения (R:T): 10:90; 30:70; 50:50; 70:30; 90:10.
  • Три диапазона длин волн: 400 - 700 нм, 700 - 1100 нм, 1100 - 1600 (1650) нм.
  • Нечувствителен к спектральной поляризации.
Производитель:  LBTEK

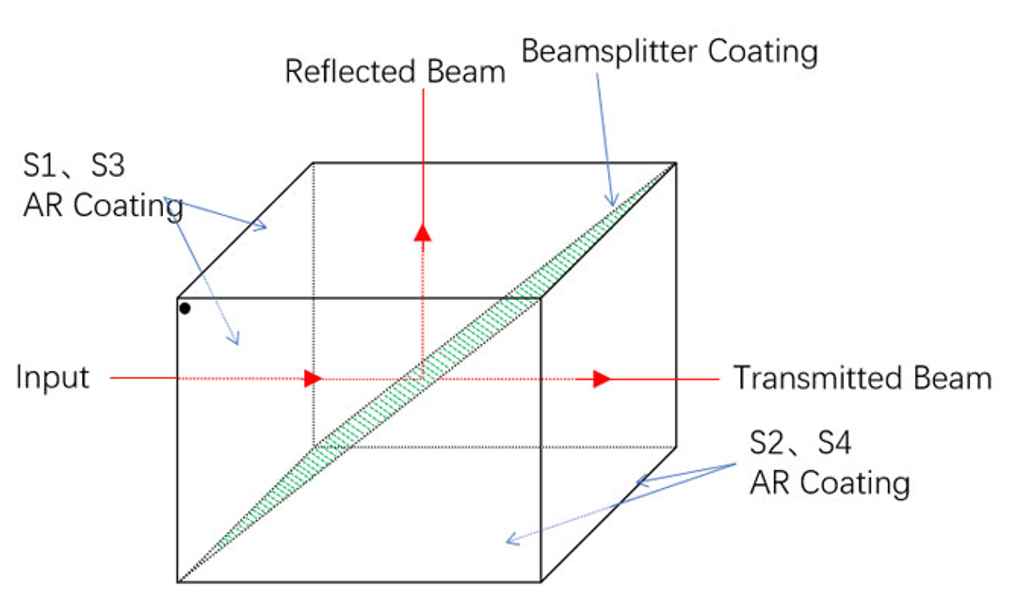

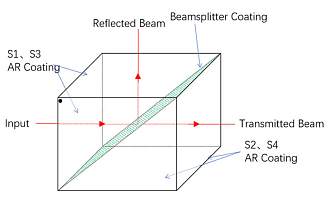

Неполяризующие светоделители используются для разделения входящего светового пучка на два или более пучков с одинаковой длиной волны. Соотношение между отражённым и прошедшим пучками определяется коэффициентом разделения (R:T), то есть отношением отражённого света к прошедшему. Неполяризующие светоделительные кубы компании LBTEK состоят из двух прямоугольных призм. Призма с маркировкой (черной точкой) наверху указывает на то, что ее фаска покрыта диэлектрической пленкой. Поверхность, на которую падает свет, может быть любой из сторон куба, но для достижения наилучших спектроскопических характеристик рекомендуется, чтобы свет падал непосредственно на прямоугольную грань призмы с диэлектрической пленкой. Проходящий и отраженный свет распределяются в соответствии с коэффициентом разделения: 10:90, 30:70, 50:50, 70:30 и 90:10. В качестве материала для изготовления неполяризующих кубов используется оптическое стекло N-BK7. Представлены к заказу три спектральных диапазона: 400-700 нм, 700-1100 нм и 1100-1600 (1650) нм и шесть вариаций размера куба: со стороной 5 мм, 10 мм, 12,7 мм, 20 мм, 25,4 мм и 50,8 мм.

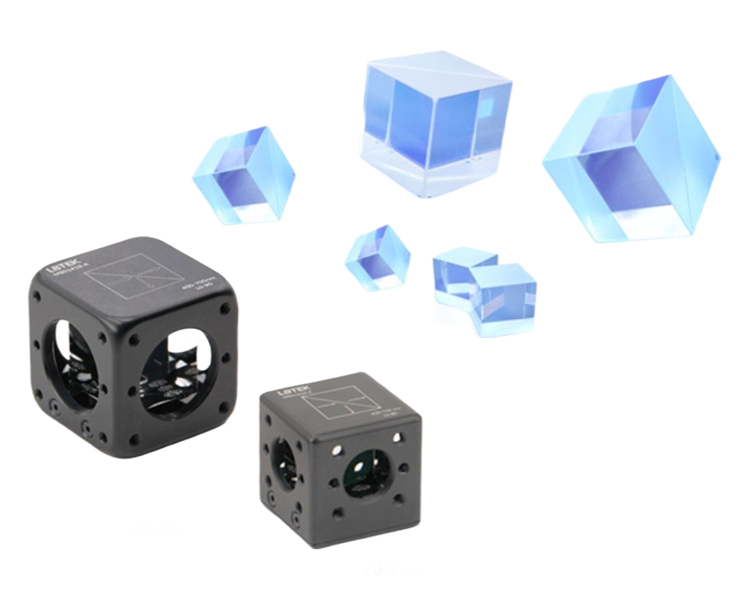

Серия неполяризующих светоделительных кубов доступна как в исполнении с держателем (MBS), так и без держателя (BS). Корпус держателя имеет боковые резьбовые отверстия M3, 4 отверстия с внутренней резьбой SM1, которые одновременно совместимы с линзовыми трубками диаметром 25,4 мм. Светоделительный куб размером 20 мм совместим с 16 мм коаксиальной системой, а размером 25,4 мм - с 30 мм коаксиальной системой.



Параметр Значения Ед. измерения
Серия MBS19/BS19 MBS37/BS37 MBS55/BS55 MBS73/BS73 MBS91/BS91
Материал N-BK7

Коэффициент разделения (R:T)1
10:90 30:70 50:50 70:30 90:10
Рабочая длина волны 400-700          700-1100          1100-1600 нм
Длина стороны куба
5     10     12,7     20     25,4     50,8 мм
Допуск на размеры +0,0 / -0,2
мм
Угол выхода (переданный пучок) 0˚±5 угл.мин.

Угол выхода (отраженный пучок)
90˚±5 угл.мин.

Чистота обработки поверхности 40/20
Отражательная способность
Ravg<0,5%

  1. * R:T – процентное соотношение количества отраженного и поглощённого света.


Модель Описание
BS1219-A Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 10:90.
BS1319-A Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 10:90.
BS1419-A Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 10:90.
BS1119-B Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 10:90.
BS1219-B Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 10:90.
BS1319-B Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 10:90.
BS1419-B Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 10:90.
BS1119-1064 Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Рабочая длина волны: 1064 нм. Коэффициент разделения (R:T): 10:90.
BS1419-1064 Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Рабочая длина волны: 1064 нм. Коэффициент разделения (R:T): 10:90.
BS1019-C Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 10:90.
BS1119-C Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 10:90.
BS1219-C Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 10:90.
BS1319-C Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 10:90.
BS1419-C Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 10:90.
BS1019-1550 Неполяризующий светоделительный куб. Длина стороны куба:10 мм. Рабочая длина волны: 1550 нм. Коэффициент разделения (R:T): 10:90.

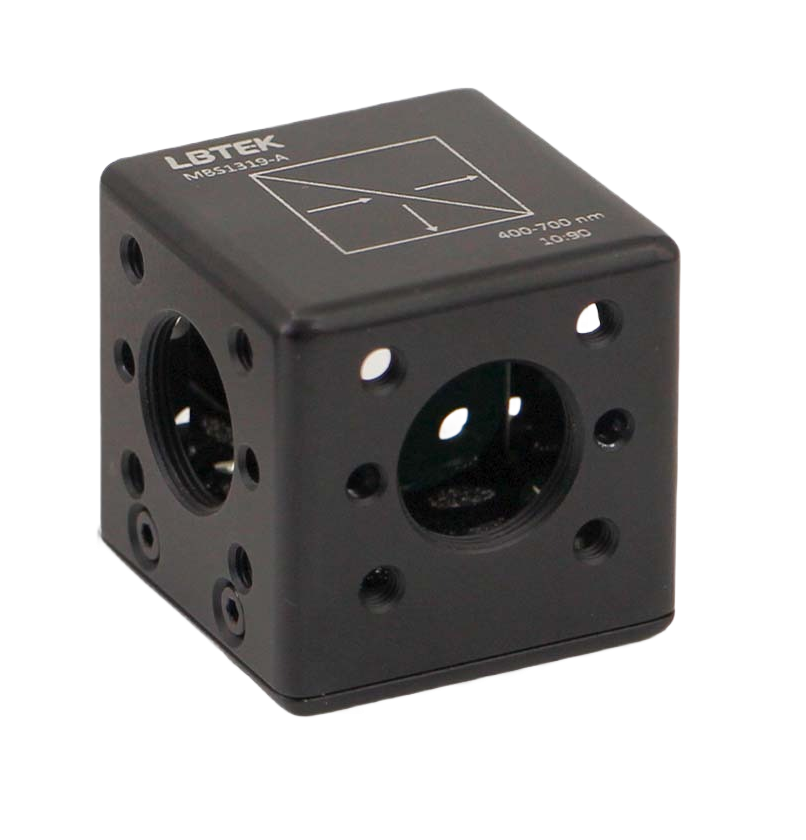

MBS1319-A Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 10:90. В держателе.
MBS1419-A Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 10:90. В держателе.
MBS1319-В Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 10:90. В держателе.
MBS1419-В Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 10:90. В держателе.
MBS1319-С Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 10:90. В держателе.
MBS1419-С Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 10:90. В держателе.
BS1037-A Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 30:70.
BS1237-A Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 30:70.
BS1337-A Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 30:70.
BS1437-A Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 30:70.
BS1037-В Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 30:70.
BS1137-В Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 30:70.
BS1237-В Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 30:70.
BS1337-В Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 30:70.
BS1437-В Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 30:70.
BS1037-С Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 30:70.
BS1137-С Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 30:70.
BS1237-С Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 30:70.
BS1337-С Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 30:70.
BS1437-С Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 30:70.
MBS1337-A Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 30:70. В держателе.
MBS1437-А Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 30:70. В держателе.
MBS1337-В Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 30:70. В держателе.
MBS1437-В Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 30:70. В держателе.
MBS1337-С Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 30:70. В держателе.
MBS1437-С Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 30:70. В держателе.
BS1055-A Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 50:50.
BS1155-A Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 50:50.
BS1255-A Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 50:50.
BS1355-A Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 50:50.
BS1455-A Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 50:50.
BS1555-A Неполяризующий светоделительный куб. Длина стороны куба: 50,8 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 50:50.
BS1055-B Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 50:50.
BS1155-B Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 50:50.
BS1255-B Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 50:50.
BS1355-B Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 50:50.
BS1455-B Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 50:50.
BS1555-B Неполяризующий светоделительный куб. Длина стороны куба: 50,8 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 50:50.
BS1055-С Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 1100-1650 нм. Коэффициент разделения (R:T): 50:50.
BS1155-С Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 1100-1650 нм. Коэффициент разделения (R:T): 50:50.
BS1255-С Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 1100-1650 нм. Коэффициент разделения (R:T): 50:50.
BS1355-С Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 1100-1650 нм. Коэффициент разделения (R:T): 50:50.
BS1455-С Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 1100-1650 нм. Коэффициент разделения (R:T): 50:50.
MBS1355-A Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 50:50. В держателе.
MBS1455-A Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 50:50. В держателе.
MBS1355-В Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 50:50. В держателе.
MBS1455-В Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 50:50. В держателе.
MBS1355-С Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 1100-1650 нм. Коэффициент разделения (R:T): 50:50. В держателе.
MBS1455-С Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 1100-1650 нм. Коэффициент разделения (R:T): 50:50. В держателе.
BS1073-A Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 70:30.
BS1173-A Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 70:30.
BS1273-A Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 70:30.
BS1373-A Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 70:30.
BS1473-A Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 70:30.
BS1073-В Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 70:30.
BS1173-В Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 70:30.
BS1273-В Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 70:30.
BS1373-В Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 70:30.
BS1473-В Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 70:30.
BS1073-С Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 70:30.
BS1173-С Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 70:30.
BS1273-С Неполяризующий светоделительный куб. Длина стороны куба: 12,7 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 70:30.
BS1373-С Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 70:30.
BS1473-С Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 70:30.
MBS1373-A Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 70:30. В держателе.
MBS1473-A Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 70:30. В держателе.
MBS1373-В Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 70:30. В держателе.
MBS1473-В Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 70:30. В держателе.
MBS1373-С Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 70:30. В держателе.
MBS1473-С Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 70:30. В держателе.
BS1091-A Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 90:10.
BS1191-A Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 90:10.
BS1291-A Неполяризующий светоделительный куб. Длина стороны куба: 12,5 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 90:10.
BS1391-A Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 90:10.
BS1491-A Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 90:10.
BS1091-В Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 90:10.
BS1191-В Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 90:10.
BS1291-В Неполяризующий светоделительный куб. Длина стороны куба: 12,5 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 90:10.
BS1391-В Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 90:10.
BS1491-В Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 90:10.
BS1091-С Неполяризующий светоделительный куб. Длина стороны куба: 5 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 90:10.
BS1191-С Неполяризующий светоделительный куб. Длина стороны куба: 10 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 90:10.
BS1291-С Неполяризующий светоделительный куб. Длина стороны куба: 12,5 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 90:10.
BS1391-С Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 90:10.
BS1491-С Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 90:10.
MBS1391-A Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 90:10. В держателе.
MBS1491-A Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 400-700 нм. Коэффициент разделения (R:T): 90:10. В держателе.
MBS1391-В Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 90:10. В держателе.
MBS1491-В Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 700-1100 нм. Коэффициент разделения (R:T): 90:10. В держателе.
MBS1391-С Неполяризующий светоделительный куб. Длина стороны куба: 20 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 90:10. В держателе.
MBS1491-С Неполяризующий светоделительный куб. Длина стороны куба: 25,4 мм. Диапазон длин волн: 1100-1600 нм. Коэффициент разделения (R:T): 90:10. В держателе.
