MPBS/PBS - поляризационные светоделительные кубы

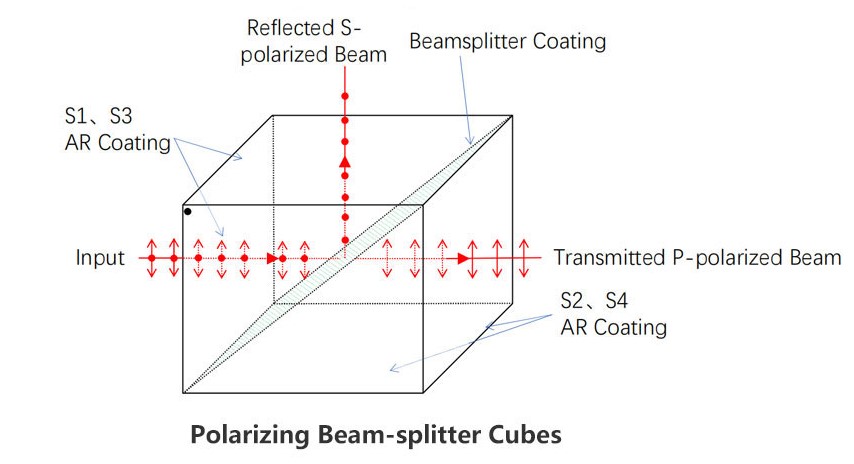

Поляризационные светоделительные кубы компании LBTEK состоят из двух прямоугольных призм, изготовленных из УФ-плавленого кварца. Диэлектрическое поляризационное покрытие, разделяющее P- и S-поляризованный свет, нанесено на грань призмы, что отмечено отличительным знаком - черной точкой. Для достижения наилучших спектроскопических характеристик рекомендуется направлять падающий свет на прямоугольную грань с поляризационным покрытием (черная точка сверху). Остальные грани светоделительного куба покрыты просветляющим покрытием V-типа. Для поляризационных светоделительных кубов угол выхода излучения составляет 0±5 градусов для пропускаемого луча и 90±5 градусов для отражённого луча.

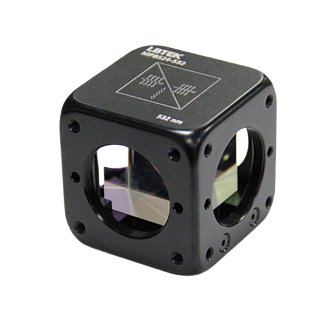

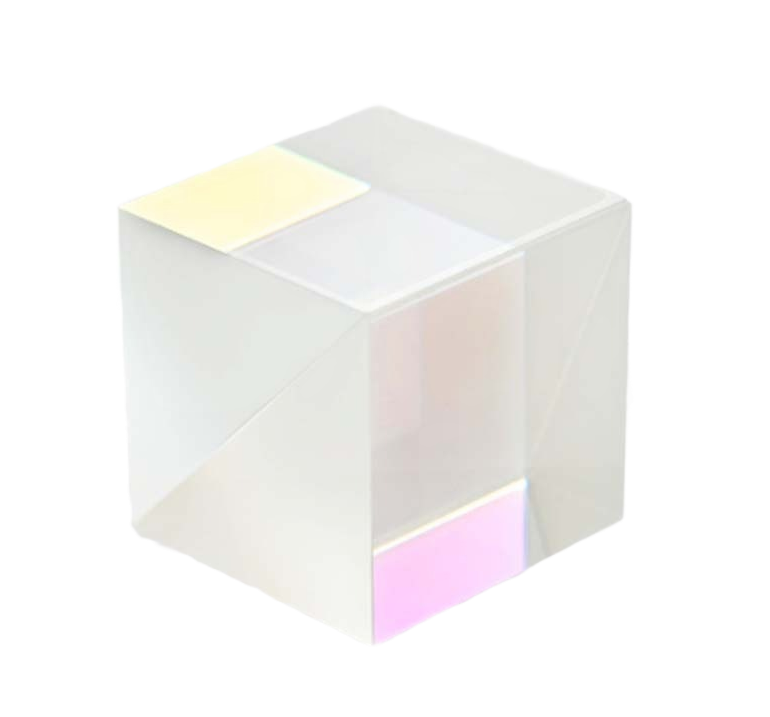

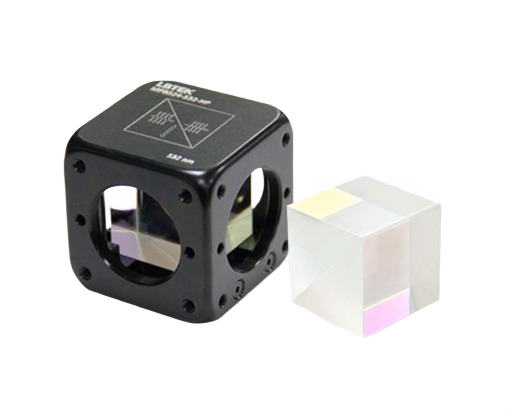

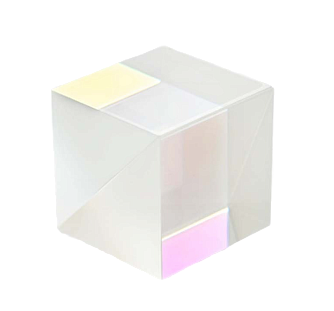

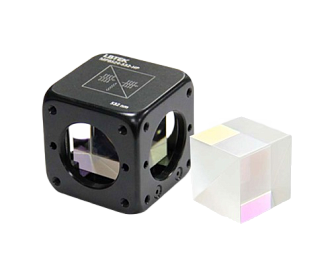

Серия поляризационных светоделительных кубов доступна как в держателе (MPBS), так и без держателя (PBS). Представлены к заказу 10 рабочих длин волн: 405, 532, 633, 780, 808, 830, 850, 1030, 1064 и 1550 нм. Поляризационные кубы серии MPBS/PBS имеют коэффициент экстинкции (Tr:Ts): >3000:1. Предлагаются к заказу два варианта размера куба: со стороной 12,7 мм или 25,4 мм. Куб со стороной 25,4 мм может быть установлен в держатель оптики для 30 мм каркасных систем. На верхней грани нанесена гравировка, указывающая направление волнового фронта. Для монтажа в оптические системы на боковой стороне предусмотрено резьбовое отверстие M3, а также четыре порта с внутренней резьбой SM1. В нижней части держателя имеются отверстия с резьбой M4 для установки металлических стержней.
