MPBS-HP/PBS-HP - поляризационные светоделительные кубы

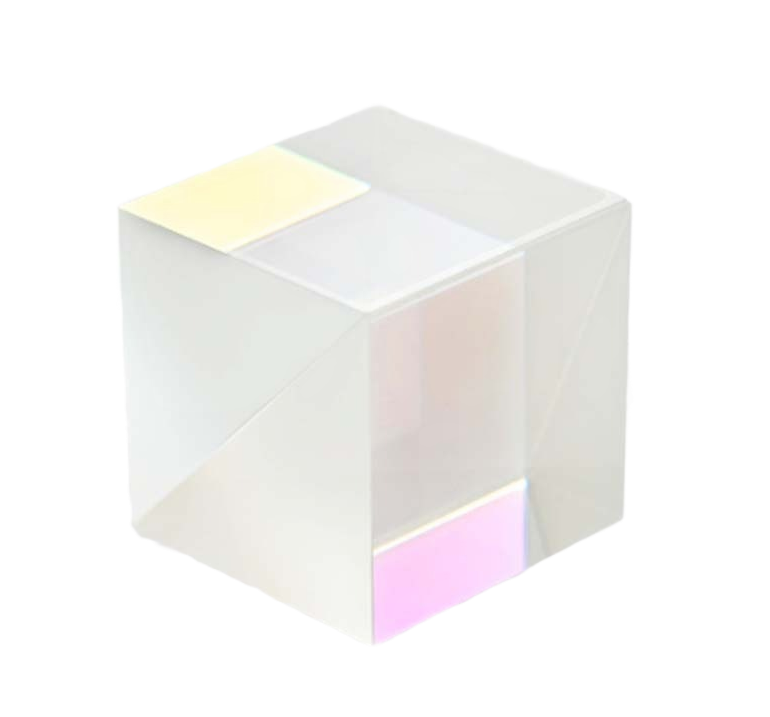

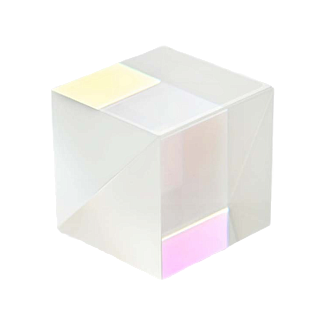

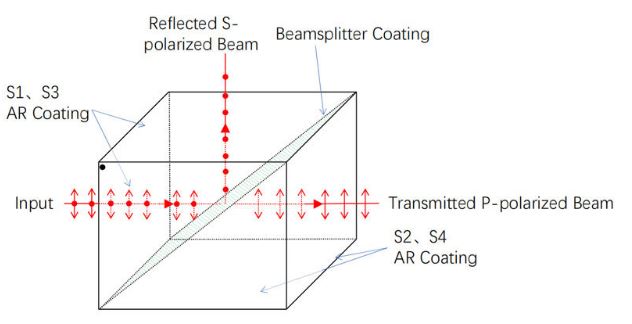

Поляризационные светоделительные кубы компании LBTEK состоят из двух прямоугольных призм, изготовленных из УФ-плавленого кварца. Диэлектрическое поляризационное покрытие, разделяющее P- и S-поляризованный свет, нанесено на грань призмы, что отмечено отличительным знаком - черной точкой. Для достижения наилучших спектроскопических характеристик рекомендуется направлять падающий свет на прямоугольную грань с поляризационным покрытием (черная точка сверху). Остальные грани светоделительного куба покрыты просветляющим покрытием V-типа.

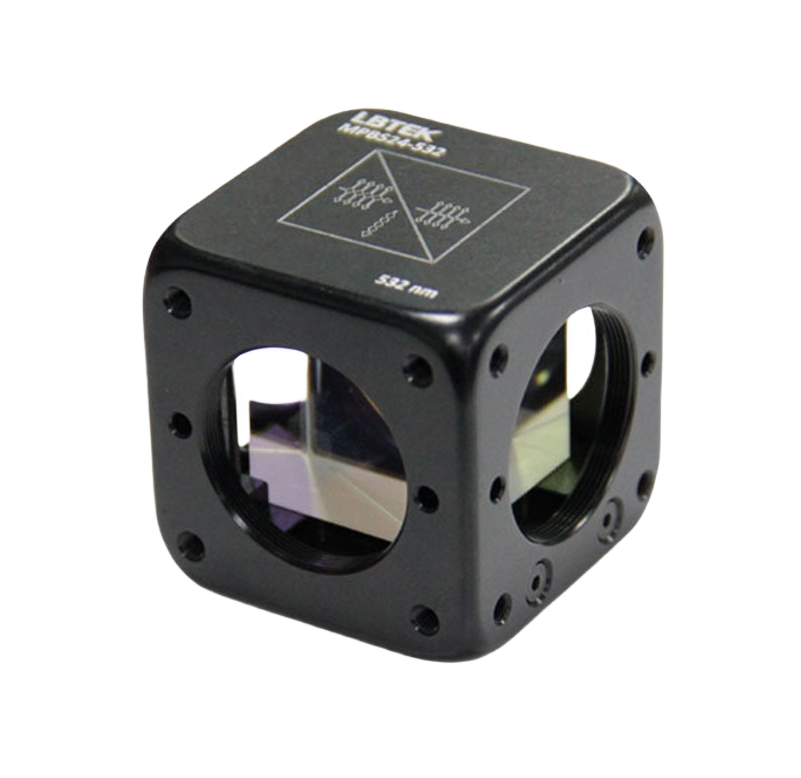

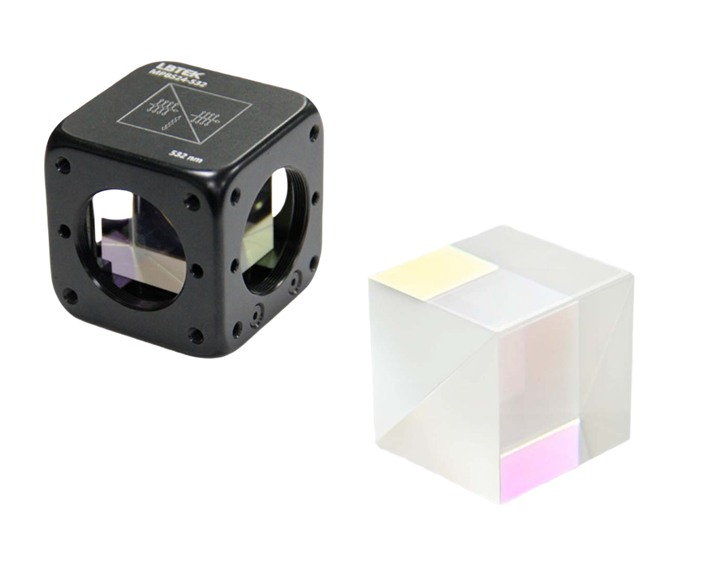

Серия поляризационных светоделительных кубов доступна как в держателе (MPBS-HP), так и без держателя (PBS-HP). Представлены к заказу 15 рабочих длин волн: 266, 320, 355, 365, 405, 460, 532, 633, 780, 808, 830, 850, 1030, 1064 и 1550 нм. Поляризационные кубы серии MPBS-HP/PBS-HP представлены с тремя вариациями коэффициента экстинкции (Tr:Ts): >3000:1, >2000:1 и >1000:1. При этом отражательная способность просветляющих покрытий составляет менее 0,25%. Предлагаются к заказу два варианта размера куба: со стороной 12,7 мм или 25,4 мм. Куб со стороной 25,4 мм может быть установлен в держатель оптики для 30 мм каркасных систем. На верхней грани нанесена гравировка, указывающая направление волнового фронта. Для монтажа в оптические системы на боковой стороне предусмотрено резьбовое отверстие M3, а также четыре порта с внутренней резьбой SM1. В нижней части держателя имеются отверстия с резьбой M4 для установки металлических стержней.
