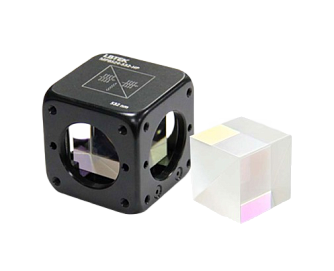

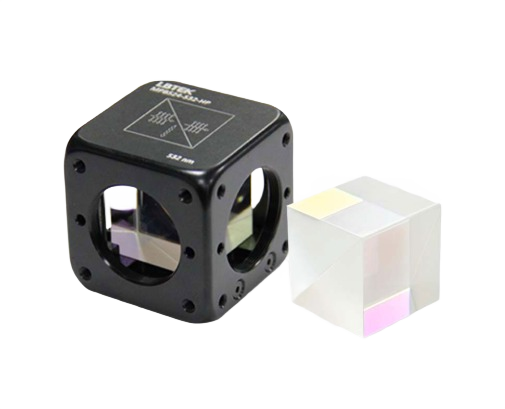

Поляризационные светоделительные кубы серии MPBS/PBS2, изготовленные из плавленого кварца, оснащенные диэлектрической поляризационной плёнкой, обеспечивающей разделение P-поляризованного и S-поляризованного света.
Длина стороны куба: 12,7 / 25,4 мм.
Коэффициент экстинкции: >2000:1 / >3000:1.
Рабочий диапазон длин волн: 266 - 1550 нм.
Отражательная способность просветляющих покрытий: <0,25%

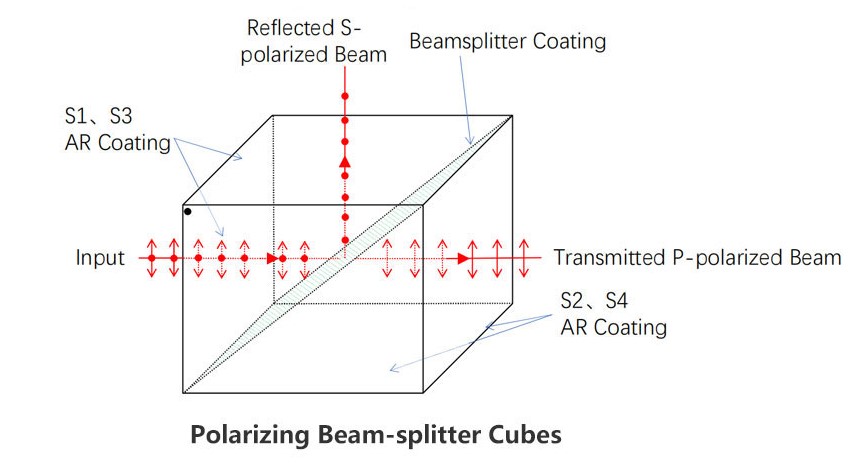

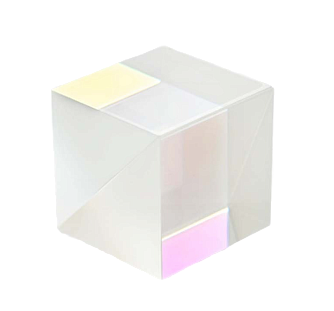

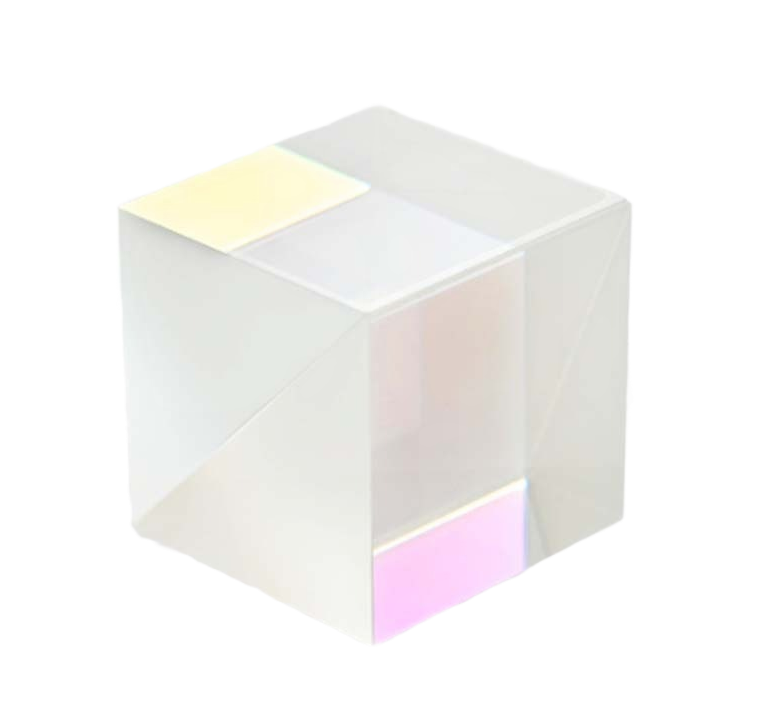

Поляризационные светоделительные кубы компании LBTEK состоят из двух прямоугольных призм, изготовленных из плавленого кварца или кварцевого стекла. На грани одной из призм находится отличительная черная точка, указывая. что фаска призмы покрыта диэлектрической поляризационной плёнкой, разделяющей P-поляризованный и S-поляризованный свет. Для достижения наилучших спектроскопических характеристик рекомендуется, чтобы падающий свет входил с прямоугольного края призмы с поляризационным покрытием (призма с черной точкой наверху). Остальные грани светоделительного куба покрыты антибликовым покрытием V-типа.

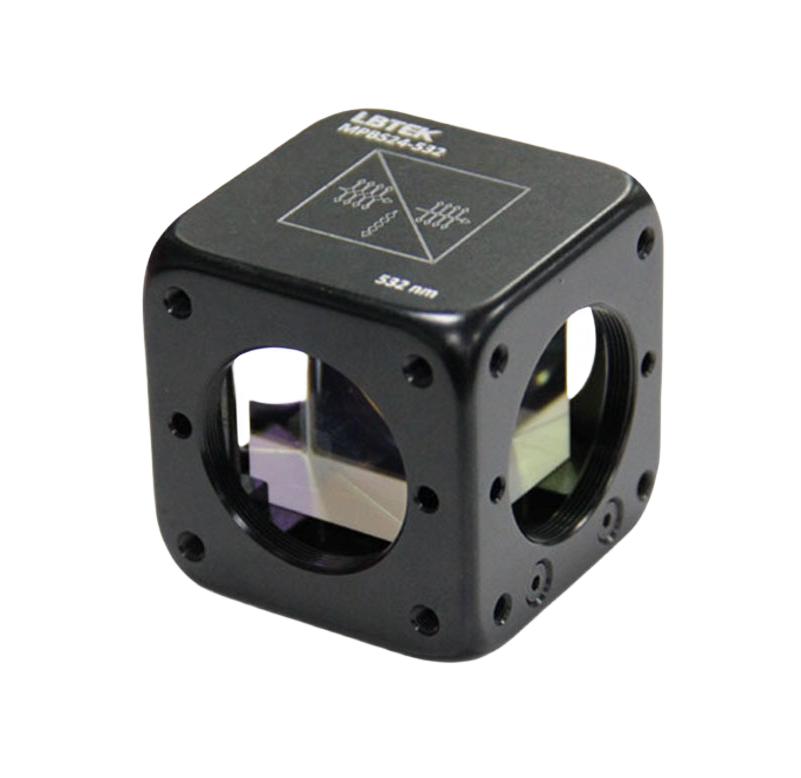

Компанией LBTEK обеспечены 13 рабочих длин волн: 266, 355, 405, 460, 532, 633, 780, 808, 830, 850, 1030, 1064 и 1550 нм. Поляризационные кубы серии MPBS/PBS2 представлены с двумя вариациями коэффициента экстинкции (Tr:Ts): >3000:1 и >2000:1. При этом отражательная способность просветляющих покрытий составляет менее 0,25%. Длина стороны светоделительного куба, материалом которого является кварцевое стекло, может быть 12,7 или 25,4 мм. Куб, обладающий длиной стороны 25,4 мм, представляется возможным установить в кубический держатель с длиной стороны 30 мм. Направление, выгравированное вверху, обозначает направление волнового фронта. На боковой стороне корпуса расположено резьбовое отверстие М3 для монтажа в каркасную систему Кроме того, на боковой стороне корпуса имеются 4 порта с внутренней резьбой SM1, которые совместимы с линзовыми трубками диаметром 25,4 мм; в нижней части держателя есть отверстия с резьбой М4, предназначенные для установки металлических стержней.
Поляризационный светоделительный куб с длиной стороны 12,7 мм, длиной волны 266 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 40/20
PBS22-355-HP
Поляризационный светоделительный куб с длиной стороны 12,7 мм, длиной волны 355 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 40/20
PBS22-532-HP
Поляризационный светоделительный куб с длиной стороны 12,7 мм, длиной волны 532 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 40/20
PBS22-532
Поляризационный светоделительный куб с длиной стороны 12,7 мм, длиной волны 532 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
PBS22-633
Поляризационный светоделительный куб с длиной стороны 12,7 мм, длиной волны 633 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
PBS22-780
Поляризационный светоделительный куб с длиной стороны 12,7 мм, длиной волны 780 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
PBS22-808-HP
Поляризационный светоделительный куб с длиной стороны 12,7 мм, длиной волны 808 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 40/20
PBS22-935
Поляризационный светоделительный куб с длиной стороны 12,7 мм, длиной волны 935 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
PBS22-1064-HP
Поляризационный светоделительный куб с длиной стороны 12,7 мм, длиной волны 1064 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 40/20
PBS22-1064
Поляризационный светоделительный куб с длиной стороны 12,7 мм, длиной волны 1064 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
PBS22-1550
Поляризационный светоделительный куб с длиной стороны 12,7 мм, длиной волны 1550 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
PBS24-266-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 266 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-266-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 266 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-355-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 355 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-355-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 355 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-405-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 405 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-405-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 405 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-405
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 405 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
MPBS24-405
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 405 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-532-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 532 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-532-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 532 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-532
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 532 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
MPBS24-532
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 532 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-633-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 633 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-633-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 633 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-633
Поляризационный светоделительный куб с длиной стороны 25.4 мм, длиной волны 633 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
MPBS24-633
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 633 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-780-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 780 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-780-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 780 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-780
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 780 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
MPBS24-780
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 780 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-808-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 808 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-808-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 808 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-808
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 808 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
MPBS24-808
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 808 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-830-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 830 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-830-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 830 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-830
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 830 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
MPBS24-830
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 830 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-850-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 850 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-850-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 850 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-850
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 850 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
MPBS24-850
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 850 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-1030-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1030 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-1030-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1030 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-1030
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1030 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
MPBS24-1030
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1030 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-1064-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1064 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-1064-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1064 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-1064
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1064 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
MPBS24-1064
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1064 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-1550-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1550 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10
MPBS24-1550-HP
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1550 нм, коэффициентом экстинкции >2000:1, качеством обработки поверхности 20/10 (+кубический держатель)
PBS24-1550
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1550 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10
MPBS24-1550
Поляризационный светоделительный куб с длиной стороны 25,4 мм, длиной волны 1550 нм, коэффициентом экстинкции >3000:1, качеством обработки поверхности 20/10 (+кубический держатель)
