MPBS/PBS - поляризационные светоделительные кубы

Поляризационные светоделительные кубы серии MPBS/PBS на основе оптического стекла N-SF1 с диэлектрической поляризационной плёнкой разделяют P- и S-поляризованный свет.
  • Длина стороны куба: 5, 10, 12,7, 20, 25,4 и 50,8 мм.
  • Коэффициент экстинкции: >1000:1.
  • Диапазон длин волн: 420-680, 620-1000, 900-1300, 1200-1600 нм.
  • Отражательная способность просветляющих покрытий: <0,5%
Производитель:  LBTEK

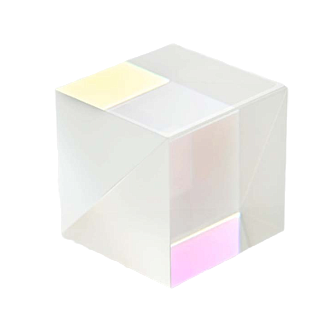

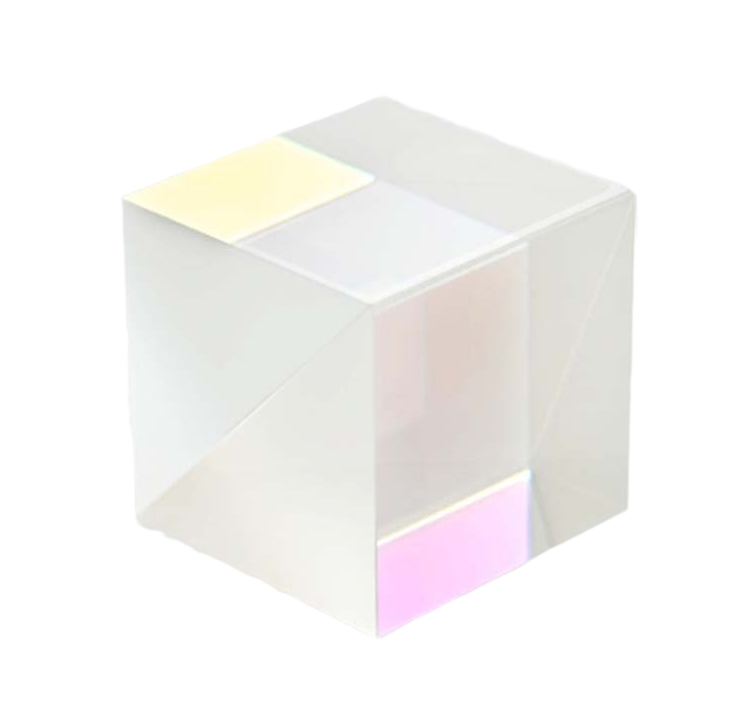

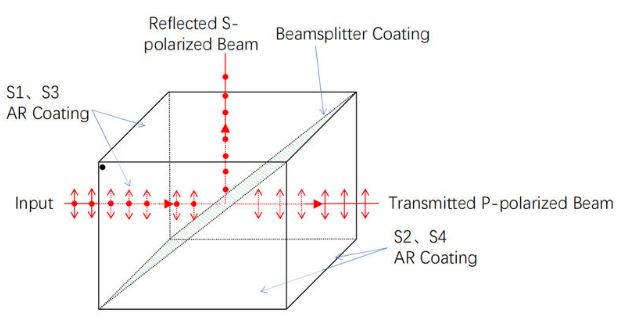

Поляризационные светоделительные кубы LBTEK состоят из двух прямоугольных призм, изготовленных из оптического стекла N-SF1. Отличительная чёрная точка на грани одной из призм указывает на наличие диэлектрического поляризационного покрытия, отражающего S-поляризацию и пропускающего P-поляризацию. Для достижения оптимальных спектроскопических характеристик рекомендуется направлять входящий свет на прямоугольную грань с поляризационным покрытием (чёрная точка сверху). Остальные грани светоделителя имеют антибликовое V-образное покрытие.

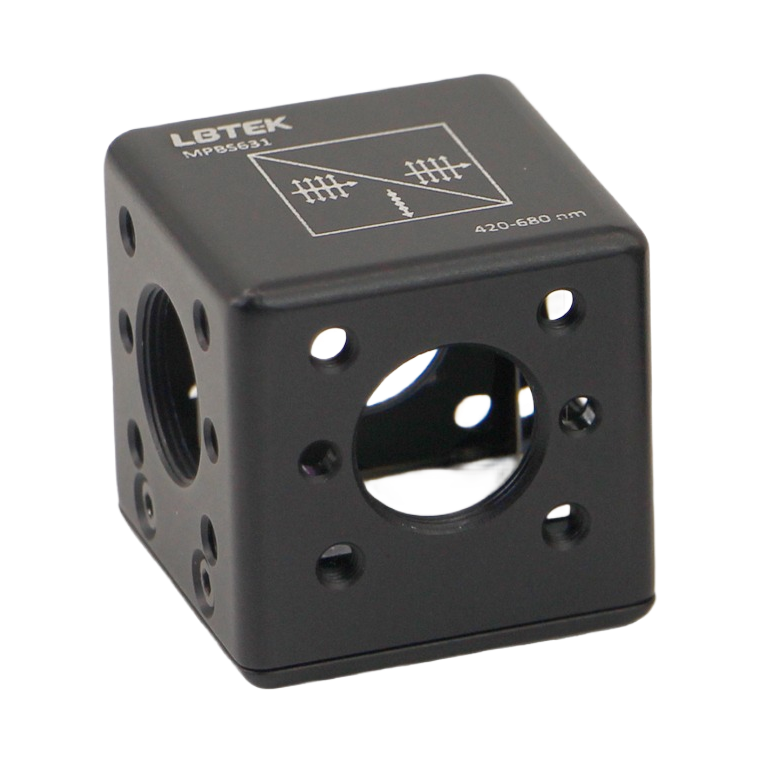

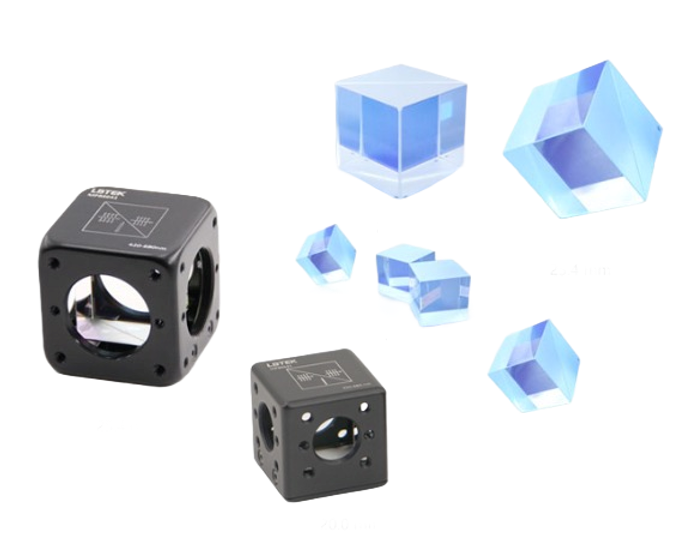

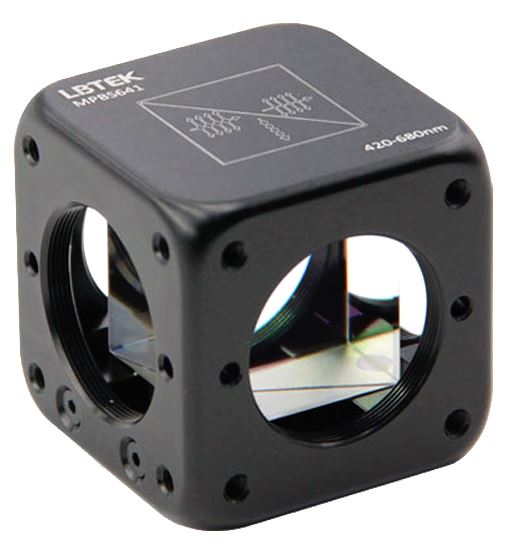

Серия поляризационных светоделительных кубов доступна как в держателе (MPBS), так и без держателя (PBS). Представлены к заказу 4 спектральных диапазона: 420-680, 620-1000, 900-1300, 1200-1600 нм. Поляризационные кубы серии MPBS/PBS имеют коэффициент экстинкции (Tr:Ts): >1000:1. Предлагаются к заказу шесть вариантов размера куба: со стороной 5, 10, 12,7, 20, 25,4 и 50,8 мм. Отражательная способность просветляющих покрытий составляет менее 0,5%. Куб со стороной 25,4 мм может быть установлен в держатель оптики для 30 мм каркасных систем. На верхней грани нанесена гравировка, указывающая направление волнового фронта. Для монтажа в оптические системы на боковой стороне предусмотрено резьбовое отверстие M3, а также четыре порта с внутренней резьбой SM1. В нижней части держателя имеются отверстия с резьбой M4 для установки металлических стержней.

Параметр Значения Ед. измерения
Серия PBS61/МPBS61 PBS62/МPBS62 PBS63/МPBS63 PBS64/МPBS64
Материал N-SF1
Покрытие Просветляющее покрытие V-типа: Ravg<0,5%
Диэлектрическое покрытие

Диапазон длин волн 420-680
620-1000 900-1300  1200-1600  нм
Длина стороны куба 5   10   12,7   20   25,4   50,8 мм
Размерный допуск ±0,25 мм
Угол выхода (переданный пучок) 0˚±5 угл.мин.
Угол выхода (отраженный пучок) 90˚±5 угл.мин.
Коэффициент экстинкции (Tr:Ts) >1000:1
Плоскостность поверхности (при 633 нм) λ/4
Качество обработки поверхности 40/20


Модель Описание
PBS601 Поляризационный светоделительный куб. Длина стороны: 5 мм. Диапазон длин волн: 420-680 нм.
PBS611 Поляризационный светоделительный куб. Длина стороны: 10 мм. Диапазон длин волн: 420-680 нм.
PBS621 Поляризационный светоделительный куб. Длина стороны: 12,7 мм. Диапазон длин волн: 420-680 нм.
PBS631 Поляризационный светоделительный куб. Длина стороны: 20 мм. Диапазон длин волн: 420-680 нм.
PBS641 Поляризационный светоделительный куб. Длина стороны: 25,4 мм. Диапазон длин волн: 420-680 нм.
PBS651 Поляризационный светоделительный куб. Длина стороны: 50,8 мм. Диапазон длин волн: 420-680 нм.
MPBS631 Поляризационный светоделительный куб. Длина стороны: 20 мм. Диапазон длин волн: 420-680 нм. В держателе.
MPBS641 Поляризационный светоделительный куб. Длина стороны: 25,4 мм. Диапазон длин волн: 420-680 нм. В держателе.
PBS602 Поляризационный светоделительный куб. Длина стороны: 5 мм. Диапазон длин волн: 620-1000 нм.
PBS612 Поляризационный светоделительный куб. Длина стороны: 10 мм. Диапазон длин волн: 620-1000 нм.
PBS622 Поляризационный светоделительный куб. Длина стороны: 12,7 мм. Диапазон длин волн: 620-1000 нм.
PBS632 Поляризационный светоделительный куб. Длина стороны: 20 мм. Диапазон длин волн: 620-1000 нм.
PBS642 Поляризационный светоделительный куб. Длина стороны: 25,4 мм. Диапазон длин волн: 620-1000 нм.
PBS652 Поляризационный светоделительный куб. Длина стороны: 50,8 мм. Диапазон длин волн: 620-1000 нм.
MPBS632 Поляризационный светоделительный куб. Длина стороны: 20 мм. Диапазон длин волн: 620-1000 нм. В держателе.
MPBS642 Поляризационный светоделительный куб. Длина стороны: 25,4 мм. Диапазон длин волн: 620-1000 нм. В держателе.
PBS603 Поляризационный светоделительный куб. Длина стороны: 5 мм. Диапазон длин волн: 900-1300 нм.
PBS613 Поляризационный светоделительный куб. Длина стороны: 10 мм. Диапазон длин волн: 900-1300 нм.
PBS623 Поляризационный светоделительный куб. Длина стороны: 12,7 мм. Диапазон длин волн: 900-1300 нм.
PBS633 Поляризационный светоделительный куб. Длина стороны: 20 мм. Диапазон длин волн: 900-1300 нм.
PBS643 Поляризационный светоделительный куб. Длина стороны: 25,4 мм. Диапазон длин волн: 900-1300 нм.
PBS653 Поляризационный светоделительный куб. Длина стороны: 50,8 мм. Диапазон длин волн: 900-1300 нм.
MPBS633 Поляризационный светоделительный куб. Длина стороны: 20 мм. Диапазон длин волн: 900-1300 нм. В держателе.
MPBS643 Поляризационный светоделительный куб. Длина стороны: 25,4 мм. Диапазон длин волн: 900-1300 нм. В держателе.
PBS604 Поляризационный светоделительный куб. Длина стороны: 5 мм. Диапазон длин волн: 1200-1600 нм.
PBS614 Поляризационный светоделительный куб. Длина стороны: 10 мм. Диапазон длин волн: 1200-1600 нм.
PBS624 Поляризационный светоделительный куб. Длина стороны: 12,7 мм. Диапазон длин волн: 1200-1600 нм.
PBS634 Поляризационный светоделительный куб. Длина стороны: 20 мм. Диапазон длин волн: 1200-1600 нм.
PBS644 Поляризационный светоделительный куб. Длина стороны: 25,4 мм. Диапазон длин волн: 1200-1600 нм.
PBS654 Поляризационный светоделительный куб. Длина стороны: 50,8 мм. Диапазон длин волн: 1200-1600 нм.
MPBS634 Поляризационный светоделительный куб. Длина стороны: 20 мм. Диапазон длин волн: 1200-1600 нм. В держателе.
MPBS644 Поляризационный светоделительный куб. Длина стороны: 25,4 мм. Диапазон длин волн: 1200-1600 нм. В держателе.
