PBSF/PBSFR - узкополосные поляризационные плоские светоделители

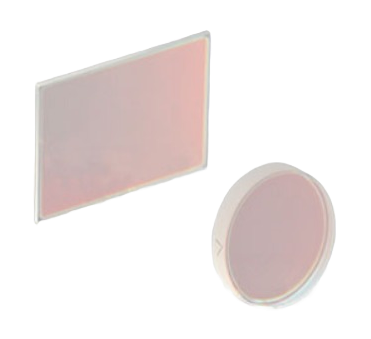

Поляризационные светоделительные пластины серии PBSF и PBSFR, изготовленные из УФ-плавленого кварца, осуществляют деление пучка света на P-поляризованные и S-поляризованные составляющие.

  • Размеры прямоугольного светоделителя: 36x25x1 мм.
  • Диаметр круглого светоделителя: 25,4 мм.
  • Толщина: 5 мм.
  • Коэффициент экстинкции (Tp:Ts): >10000:1.
  • Рабочий диапазон длин волн: 405-1550 нм.
Производитель:  LBTEK

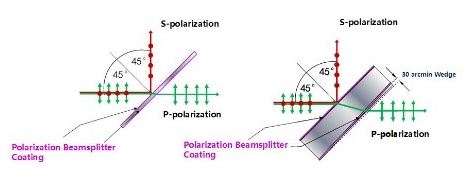

Компания LBTEK предлагает узкополосные плоские поляризационные круглые светоделители серии PBSF и прямоугольные светоделители серии PBSFR.Данные светоделители выполнены из УФ-плавленого кварца. При этом обе световые плоскости покрыты поляризационной плёнкой, отражающей S-поляризованный и передающей P-поляризованный свет. Светоделитель может быть использован для получения двух линейно поляризованных лучей с ортогональными направлениями поляризации. В настоящее время представлены 10 вариаций рабочих длин волн: 405, 488, 532, 780, 808, 1030, 1064 и 1550 нм. Компанией LBTEK обеспечен коэффициент экстинкции (Tr:Ts): >10000:1, но важно учитывать, что значение указано для случая падения пучка на световую плоскость светоделителя под углом 45°. Изменение угла падения приведет к уменьшению коэффициента экстинкции.

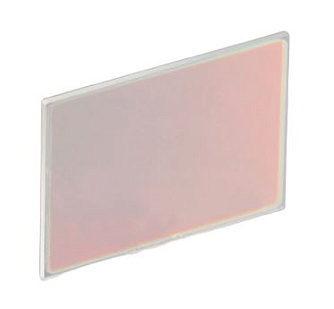

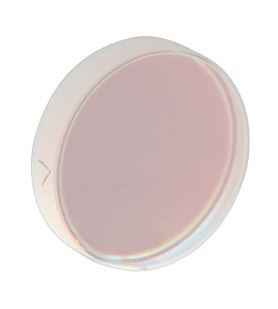

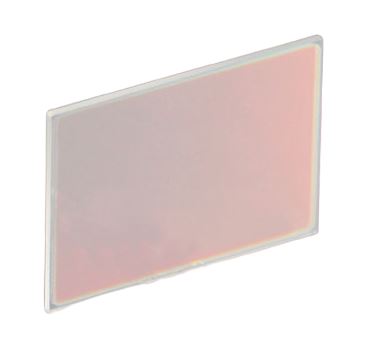

Диаметр круглой пластины составляет 25,4 мм, толщина - 5 мм. Сбоку расположена стрелка, ее направление указывает на преломляющую поверхность. Для уменьшения двоения отражения, противоположная поверхность спроектирована с углом клина в 30 угловых минут. Размеры прямоугольного светоделителя (ДxШxВ) - 36x25x1 мм. Прямоугольный светоделитель не имеет угла клина, в связи с чем преломляющей могут выступать обе световые поверхности.


Параметр Значения   Ед. измерения
Серия PBSF PBSFR
Материал
UVFS
Рабочая длина волны
405    488    532    780    808    1030    1064    1550  нм
Форма
круглый (угол клина 30 угл.мин) прямоугольный
Размер
25,4 36x25x1 мм
Размерный допуск
+0,0/-0,1 мм
Толщина
5 1 мм
Допуск на толщину
±0,1 мм
Коэффициент экстинкции (Tp:Ts)
 >10000:1
Качество обработки поверхности
40/20 s/d


Модель Описание
PBSF24-405 Поляризационный круглый плоский светоделитель с рабочей длиной волны 405 нм
PBSF24-488 Поляризационный круглый плоский светоделитель с рабочей длиной волны 488 нм
PBSF24-532 Поляризационный круглый плоский светоделитель с рабочей длиной волны 532 нм
PBSF24-633 Поляризационный круглый плоский светоделитель с рабочей длиной волны 633 нм
PBSF24-780 Поляризационный круглый плоский светоделитель с рабочей длиной волны 780 нм
PBSF24-808 Поляризационный круглый плоский светоделитель с рабочей длиной волны 808 нм
PBSF24-1030 Поляризационный круглый плоский светоделитель с рабочей длиной волны 1030 нм
PBSF24-1064 Поляризационный круглый плоский светоделитель с рабочей длиной волны 1064 нм
PBSF24-1310 Поляризационный круглый плоский светоделитель с рабочей длиной волны 1310 нм
PBSF24-1550 Поляризационный круглый плоский светоделитель с рабочей длиной волны 1550 нм
PBSFR24-405 Поляризационный прямоугольный плоский светоделитель с рабочей длиной волны 405 нм
PBSFR24-532 Поляризационный прямоугольный плоский светоделитель с рабочей длиной волны 532 нм
PBSFR24-633 Поляризационный прямоугольный плоский светоделитель с рабочей длиной волны 633 нм
PBSFR24-780 Поляризационный прямоугольный плоский светоделитель с рабочей длиной волны 780 нм
PBSFR24-808 Поляризационный прямоугольный плоский светоделитель с рабочей длиной волны 808 нм
PBSFR24-1030 Поляризационный прямоугольный плоский светоделитель с рабочей длиной волны 1030 нм
PBSFR24-1064 Поляризационный прямоугольный плоский светоделитель с рабочей длиной волны 1064 нм
PBSFR24-1310 Поляризационный прямоугольный плоский светоделитель с рабочей длиной волны 1310 нм
PBSFR24-1550 Поляризационный прямоугольный плоский светоделитель с рабочей длиной волны 1550 нм
