VCPBS - светоделители с переменной поляризацией
- Апертура: 10 мм.
- Коэффициент экстинкции: >2000:1.
- Рабочая длина волны: 532, 633, 780, 1064, 1550 нм.
- Отражательная способность просветляющих покрытий: <0,25%.

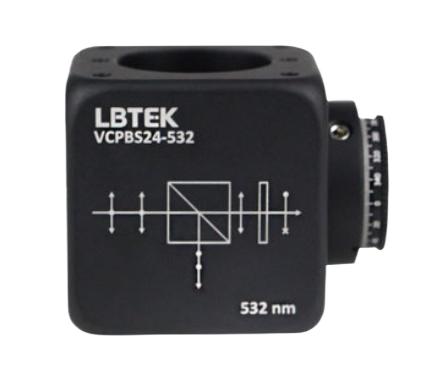

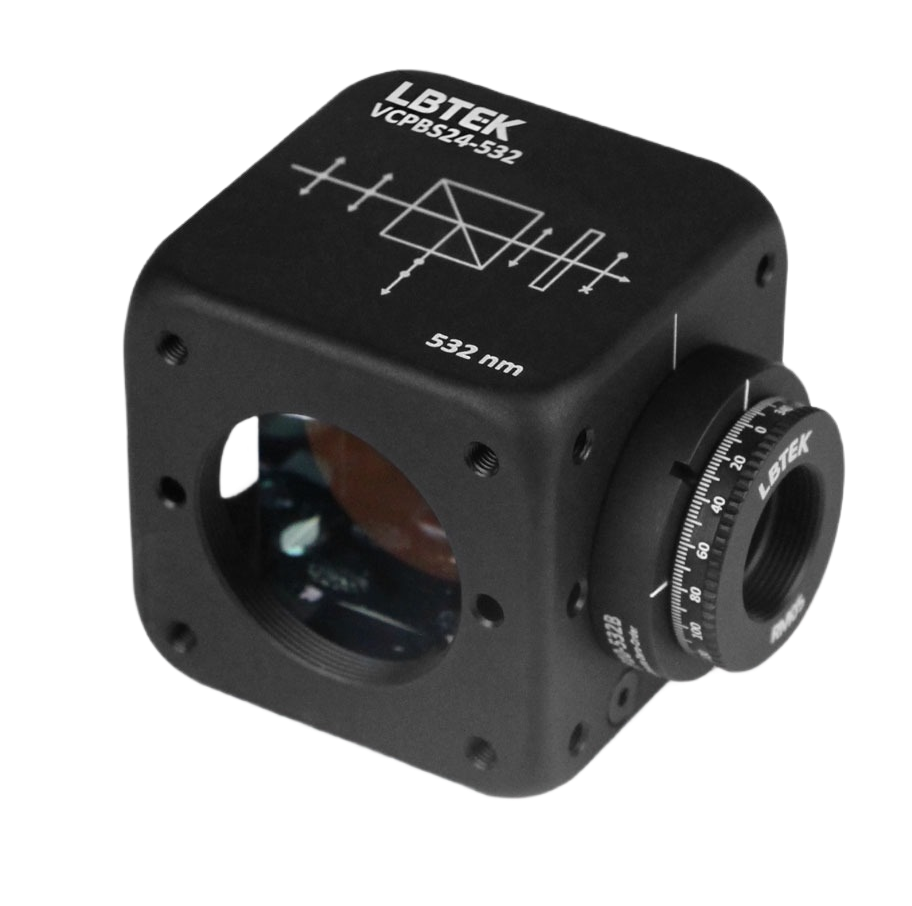

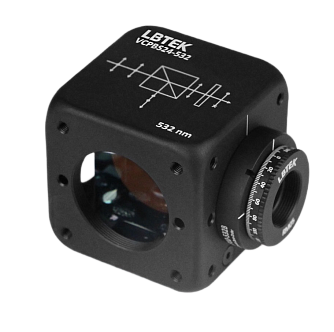

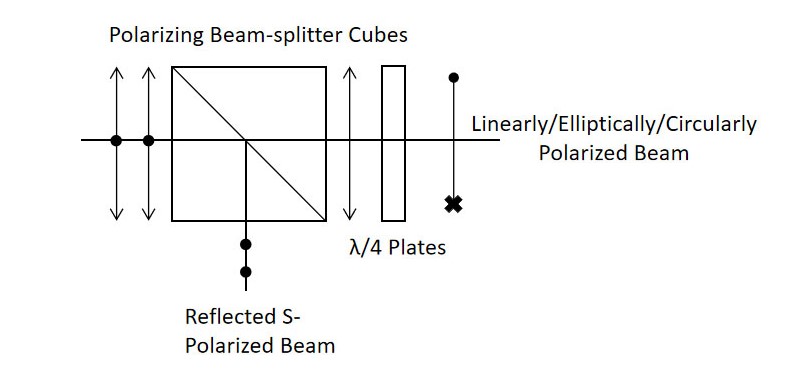

Светоделитель с переменной поляризацией серии VCPBS от компании LBTEK состоит из четвертьволновой пластины нулевого порядка и поляризационного светоделительного куба. Светоделительный куб изготовлен из УФ-плавленого кварца. Четвертьволновая пластина (QWP) изготовлена на основе подложки из оптического стекла N-BK7 и жидкокристаллического полимера (LCP). Поляризационный светоделительный куб LBTEK имеет диэлектрическое покрытие на грани, отмеченной точкой. Остальные грани светоделительного куба покрыты просветляющим покрытием. Неполяризованный или p-поляризованный свет сначала проходит через поляризационный куб, формирующий p-поляризованный пучок, затем через четвертьволновую пластину. Изменяя угол между быстрой осью пластины и направлением поляризации, на выходе он преобразуется в излучение с эллиптической, круговой или линейной поляризацией. Четвертьволновая пластина установлена во вращающем держателе RM05, а светоделительный куб - в 30-мм коаксиальную систему. Светоделитель с переменной поляризацией доступен к заказу со следующей рабочей длиной волны: 532, 633, 780, 1064 и 1550 нм. Коэффициент экстинкции составляет 2000:1. Порог повреждения равен от 70 до 500 Вт/см² в зависимости от модели.
Направление оптического пути указано гравировкой на верхней части корпуса. Быстрая ось полуволновой пластины совмещена с отметкой 0° на вращающемся держателе и зафиксирована в начальном положении, при котором полуволновая пластина не изменяет поляризацию падающего света. Для получения эллиптически поляризованного, кругового поляризованного или линейно-поляризованного излучения необходимо ослабить фиксацию и отрегулировать ориентацию четвертьволновой пластины с помощью прилагаемого ключа.

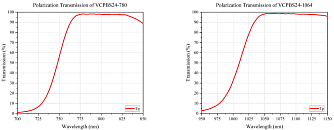

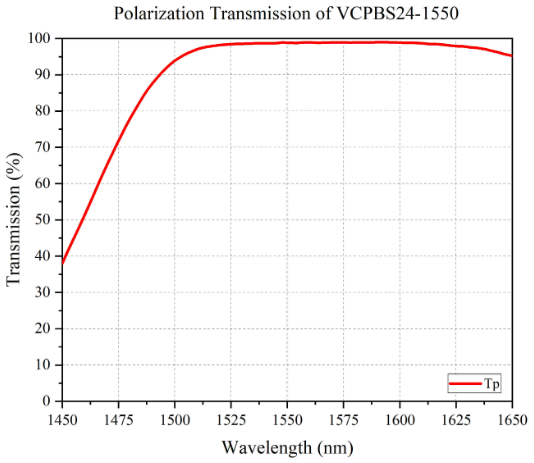

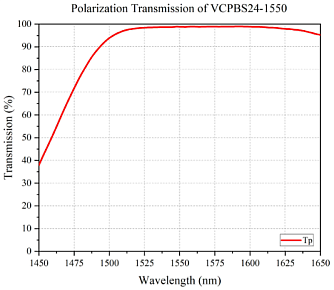

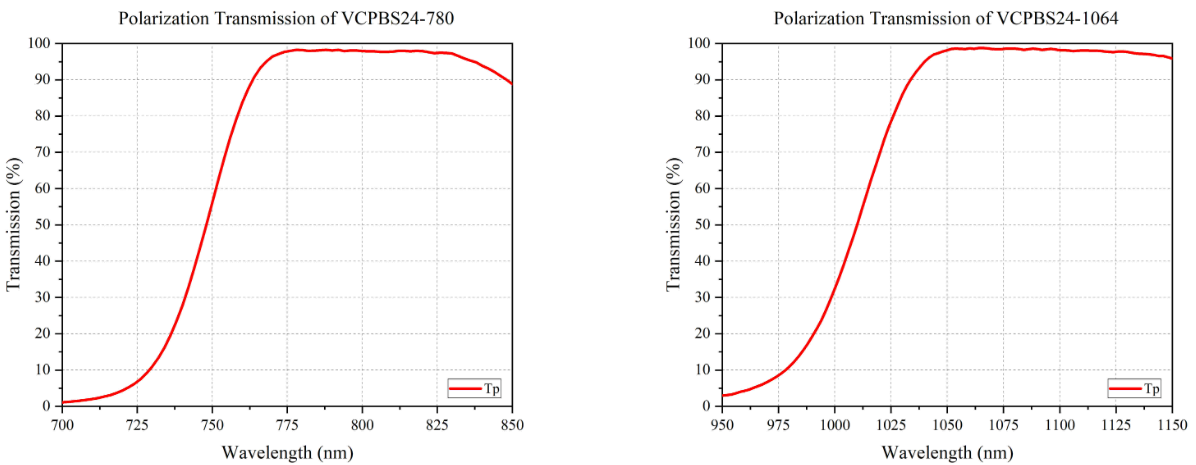

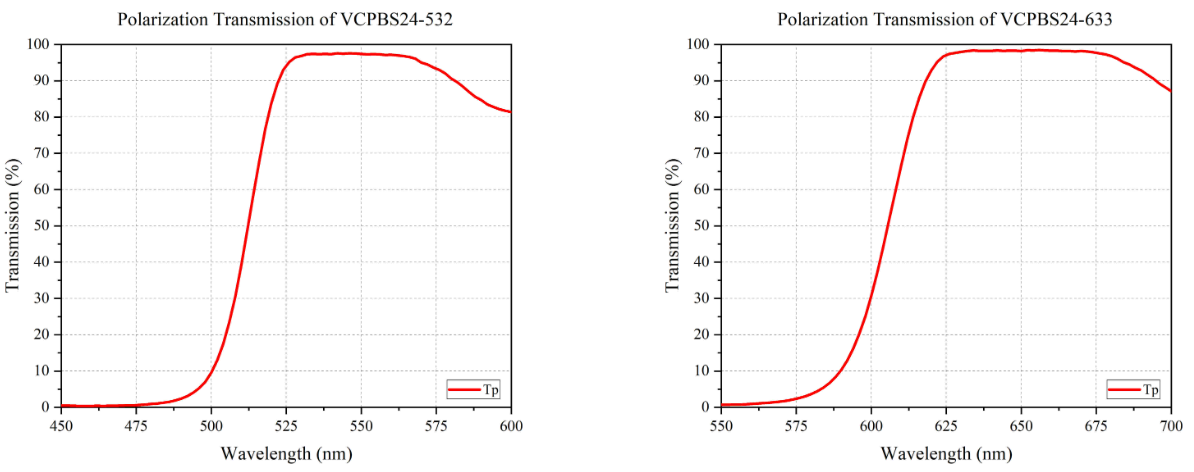

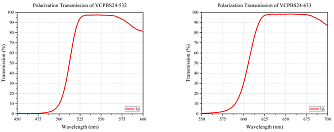

Параметр | Значения | Ед. измерения |
---|---|---|
Материал
|
UVFS, N-BK7, LCP | |
Покрытие
|
Просветляющее покрытие Диэлектрическое покрытие |
|
Апертура
|
10 | нм |
Диапазон длин волн
|
405-1550 | нм |
Угол выхода излучения
|
0°±5 |
угл.мин |
Качество обработки поверхности куба, пластины
|
20/10, 40/10 | |
Коэффициент экстинкции (Tr:Ts)
|
>2000:1 | |
Точность фазовой задержки | ±λ/100 |
