VPBS - регулируемые поляризационные светоделители

Регулируемые поляризационные светоделители серий VPBS2, VPBS-HP (для работы с мощными лазерами) и VPBS6 (широкополосные) изготовлены из УФ-плавленого кварца. Благодаря диэлектрическому поляризационному покрытию они эффективно разделяют p- и s-поляризованный свет.
  • Апертура: 10 мм.
  • Коэффициент экстинкции: >1000:1 / >2000:1.
  • Рабочий диапазон длин волн: 266 - 1600 нм.
  • Отражательная способность просветляющих покрытий: <0,25%.
Производитель:  LBTEK
Узнать цену

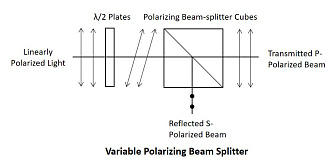

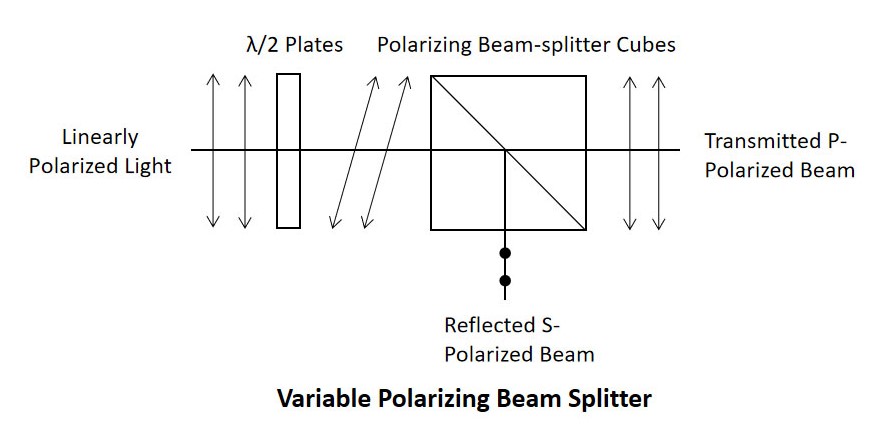

Регулируемый поляризационный светоделитель обеспечивает плавную регулировку интенсивности проходящего линейно-поляризованного излучения. Принцип работы основан на последовательном прохождении линейно-поляризованного света через полуволновую пластину нулевого порядка с воздушным зазором и поляризационный светоделительный куб. Светоделительный куб пропускает p-поляризованную составляющую и отражает s-поляризованную. Вращение полуволновой пластины изменяет направление поляризации входного линейно-поляризованного света, тем самым регулируя соотношение между p- и s-составляющими. Это позволяет плавно настраивать коэффициент деления пучка. Пластина установлена в держателе RM05, а светоделительный куб - в 30-мм коаксиальную систему.

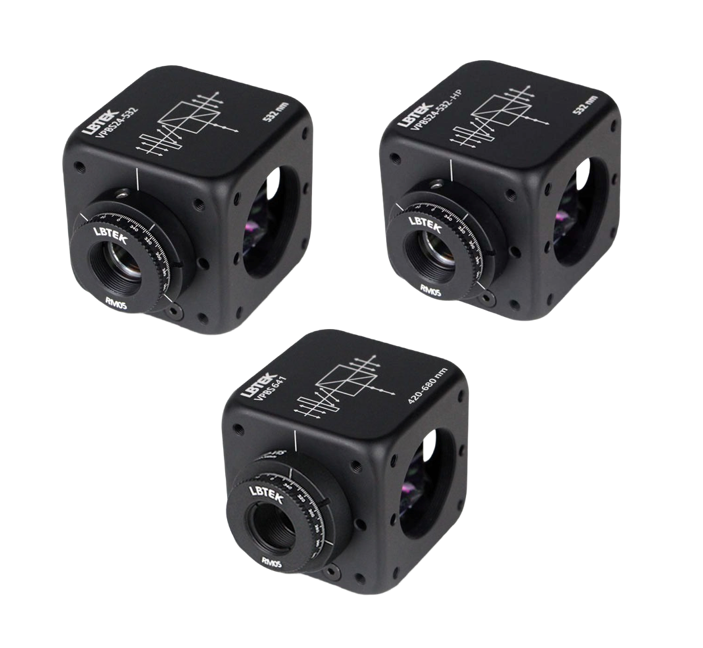

Компания LBTEK предлагает следующие серии регулируемых поляризационных светоделителей:
  • Регулируемые поляризационные светоделители серии VPBS2: 9 рабочих длин волн в диапазоне от 405-1550 нм. Состоят из полуволновой пластины нулевого порядка с воздушным зазором и поляризационного светоделительного куба.
  • Регулируемые поляризационные светоделители для работы с высокомощными лазерами серии VPBS-HP: 13 рабочих длин волн в диапазоне от 266-1550 нм. Состоят из полуволновой пластины нулевого порядка с воздушным зазором и мощного поляризационного светоделительного куба.
  • Широкополосные поляризационные светоделители серии VPBS6: 4 диапазона длин волн: 420-680 нм, 700-1000 нм, 900-1100 нм, 1200-1600 нм. Состоят из ахроматической полуволновой пластины и широкополосного поляризационного светоделительного куба.

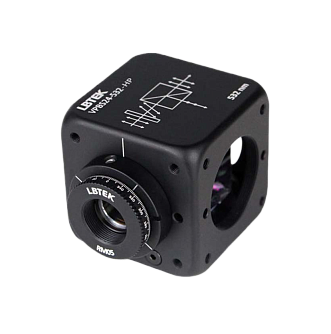

Материалом оптического компонента является УФ-плавленый кварц. Коэффициент экстинкции равен >2000:1 или >1000:1 в зависимости от серии. Отражательная способность просветляющих покрытий составляет менее 0,25%. Направление оптического пути указано гравировкой на верхней части корпуса. Быстрая ось полуволновой пластины совмещена с отметкой 0° на вращающемся держателе и зафиксирована в начальном положении, при котором полуволновая пластина не изменяет поляризацию падающего света. Для плавной регулировки интенсивности пропускаемого света можно ослабить фиксацию и повернуть полуволновую пластину с помощью прилагаемого ключа.

Параметр Значения       Ед. измерения
Серия
VPBS2 VPBS-HP VPBS6
Материал
UVFS
Покрытие
Просветляющее покрытие (V-тип): Ravg <0,25%,
Диэлектрическое покрытие
Апертура
10       нм
Диапазон длин волн
405-1550     266-1550 420-1600 нм
Угол выхода излучения
0°±5
 угл.мин
Качество обработки поверхности
20/10 40/20
Коэффициент экстинкции (Tr:Ts)
>2000:1 >1000:1


Модель Описание
VPBS24-405 Регулируемый поляризационный светоделитель. Апертура: 10 мм. Рабочая длина волны: 405 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.

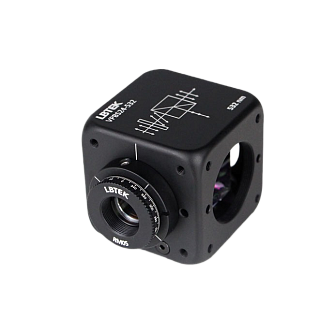

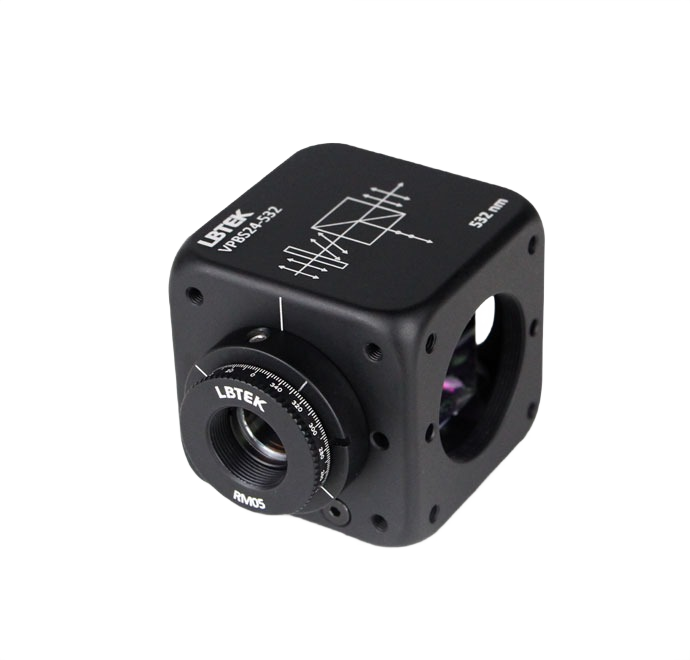

VPBS24-532 Регулируемый поляризационный светоделитель. Апертура: 10 мм. Рабочая длина волны: 532 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-633 Регулируемый поляризационный светоделитель. Апертура: 10 мм. Рабочая длина волны: 633 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-780 Регулируемый поляризационный светоделитель. Апертура: 10 мм. Рабочая длина волны: 780 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-808 Регулируемый поляризационный светоделитель. Апертура: 10 мм. Рабочая длина волны: 808 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-850 Регулируемый поляризационный светоделитель. Апертура: 10 мм. Рабочая длина волны: 850 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-1030 Регулируемый поляризационный светоделитель. Апертура: 10 мм. Рабочая длина волны: 1030 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-1064 Регулируемый поляризационный светоделитель. Апертура: 10 мм. Рабочая длина волны: 1064 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-1550 Регулируемый поляризационный светоделитель. Апертура: 10 мм. Рабочая длина волны: 1550 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-266-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 266 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-355-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 355 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-405-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 405 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-460-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 460 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.

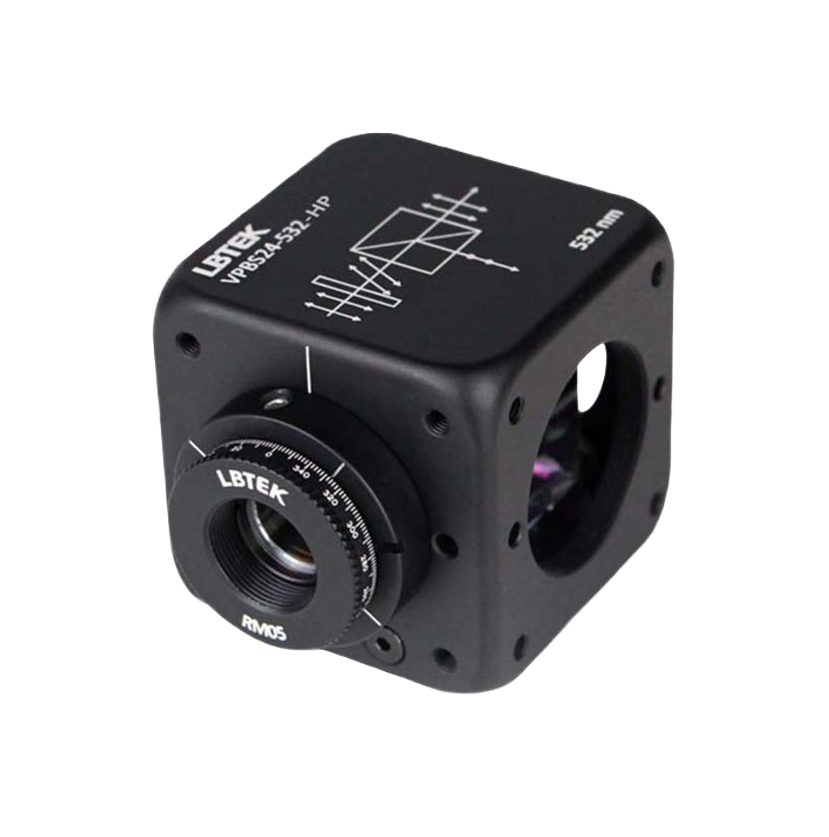

VPBS24-532-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 532 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-633-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 633 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-780-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 633 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-808-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 808 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-830-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 830 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-850-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 850 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-1030-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 1030 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-1064-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 1064 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.
VPBS24-1550-HP Регулируемый поляризационный светоделитель. Для работы с высокомощным лазером. Апертура: 10 мм. Рабочая длина волны: 1550 нм. Коэффициент экстинкции (Tp:Ts): >2000:1.

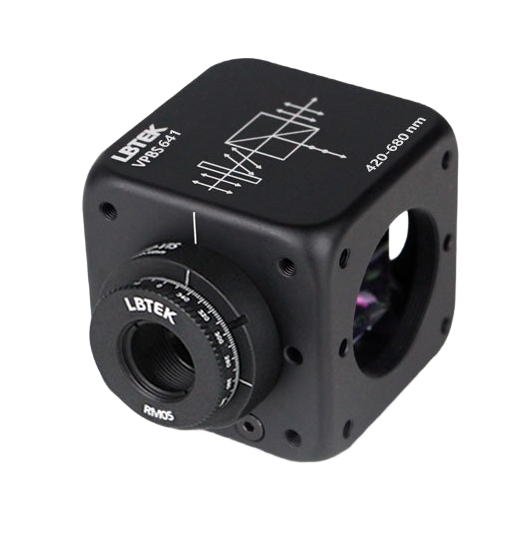

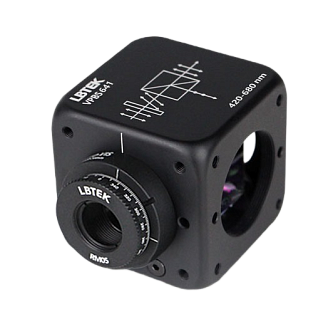

VPBS641 Регулируемый поляризационный светоделитель. Широкополосный. Апертура: 10 мм. Диапазон длин волн: 420-680 нм. Коэффициент экстинкции (Tp:Ts): >1000:1.
VPBS642 Регулируемый поляризационный светоделитель. Широкополосный. Апертура: 10 мм. Диапазон длин волн: 700-1000 нм. Коэффициент экстинкции (Tp:Ts): >1000:1.
VPBS643 Регулируемый поляризационный светоделитель. Широкополосный. Апертура: 10 мм. Диапазон длин волн: 900-1100 нм. Коэффициент экстинкции (Tp:Ts): >1000:1.
VPBS644 Регулируемый поляризационный светоделитель. Широкополосный. Апертура: 10 мм. Диапазон длин волн: 1200-1600 нм. Коэффициент экстинкции (Tp:Ts): >1000:1.
