WSP - призмы Волластона

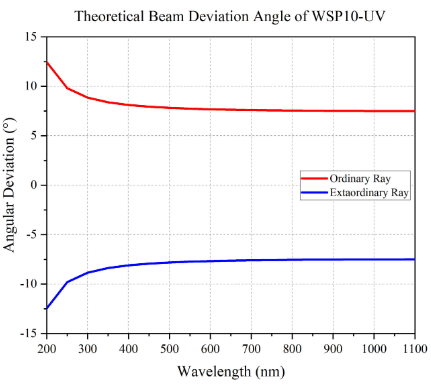

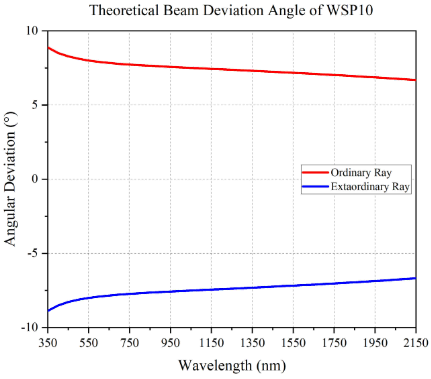

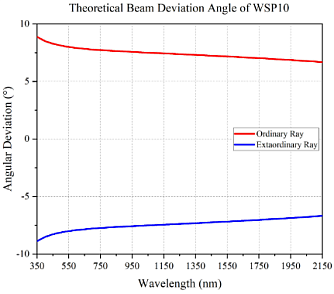

Компания LBTEK предлагает призмы Волластона серии WSP. Данные призмы предназначены для получения линейной поляризации пучка при высоких уровнях энергии. Призмы данной серии состоят из двух отрицательных одноосных кристаллов с перпендикулярными оптическими осями. Кристалл, выполненный из кальцита, имеет хорошее пропускание в видимом и ближнем ИК-диапазоне длин волн, тогда как кристалл из α-BBO (альфа борат бария) обладает отличными оптическими характеристиками в УФ- и среднем ИК-диапазоне длин волн. Оба материала чувствительны к резким перепадам температуры, поэтому необходимо добиться температурного равновесия перед началом работы. В призмах Волластона, призмы сращиваются между собой оптическим клеем. Направления поляризации двух лучей света перпендикулярны друг другу, а углы отклонения равны. Размер угла расхождения зависит от рабочей длины волны, материала и угла клина призмы. Оптический контакт на кальцитовых призмах Воллостона позволяет существенно увеличить стойкость к лазерному излучению.

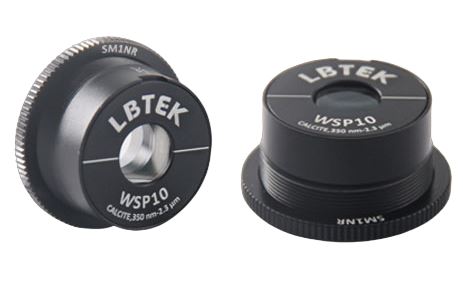

Компанией LBTEK в кристаллических поляризационных призмах Волластона обеспечен высокий коэффициент экстинкции - 100000:1. Представлены на выбор 2 диапазона рабочих длин волн: 200 нм - 1,1 мкм, 350 нм - 2,3 мкм. Поляризационная призма установлена ​​в черный анодированный механический корпус и не может быть снята. На корпусе выгравирована внешняя резьба SM1.

Принцип действия

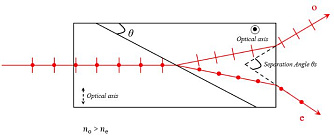

Когда параллельный пучок неполяризованного света падает перпендикулярно на левый торец призмы, он разделяется на две ортогональные поляризационные составляющие: обыкновенный (o-) и необыкновенный (e-) лучи. Эти составляющие характеризуются разными показателями преломления (n_o для o-луча и n_e для e-луча), что обусловлено анизотропными свойствами отрицательного одноосного кристалла, из которого изготовлена призма. При прохождении через границу между двумя кристаллами, где меняется направление оптической оси, горизонтально поляризованный луч становится e-лучом и отклоняется вниз, так как n_o > n_e. Вертикально поляризованный луч становится o-лучом и отклоняется вверх. Угол между двумя расходящимися поляризованными лучами является углом расхождения θ_s призмы Волластона. Призма Волластона LBTEK позволяет направлять свет с обоих торцов.
