SWIR50 - камера коротковолнового ИК диапазона с высоким разрешением
- Спектральный диапазон 400-1700 нм.
- Разрешение 5 Мп 2560 × 2048.
- Пиксель 3,45x3,45 мкм.
- Кадровый затвор.
- Встроенное TEC-охлаждение.
- Крепление оптики C-Mount.
- Поддержка различных интерфейсов передачи данных (USB3, GigE, CoaXPress 2.0, CameraLink).
Камеры серии SWIR50 представляют собой устройства для получения изображений в видимом и коротковолновом ИК диапазоне (400 – 1700 нм) и передачи несжатых изображений в режиме реального времени через различные интерфейсы (USB3 / 10GigE / CoaXPress 2.0 / CameraLink). В камерах используется InGaAs сенсор с маленьким размером пикселя, что обеспечивает высокую квантовую эффективность и превосходную чувствительность.
Модель SWIR50 оснащена двухступенчатым термоэлектрическим модулем (элементом Пельтье), позволяющим установить температуру на 25°C ниже комнатной. Это позволяет значительно уменьшить соотношение сигнал/шум и общий шум изображения.
Камера поставляется в комплекте с удобным программным обеспечением для получения и обработки изображений. Кроме того, поставляется комплект SDK для множества платформ: C/C++, C#/VB.NET, Python, Java, DirectShow, Twain.
Также есть возможность поставки объективов, для подбора просим уточнить требуемое рабочее расстояние, фокусное расстояние и поле зрения.
Особенности:
- CMOS-матрица Sony Exmor с обратной засветкой.
- Технология двухступенчатого шумоподавления.
- Сверхвысокая чувствительность и низкий уровень шума.
- Поддержка различных интерфейсов передачи данных (USB3, GigE, CoaXPress 2.0, CameraLink).
- Прикладное программное обеспечение для обработки видео и изображений ToupView совместимо с мультиплатформенным SDK для Windows / Linux / macOS и поддерживает C / C++, C# / VB.Net, DirectShow, Twain API.
- Поддержка внешнего триггера, цифрового ввода/вывода и режима «свободного запуска».
- Поддержка выбора области интереса (ROI), поворота, переключения глубины цвета и других функций.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
|
Модель
|
SWIR50 | - | ||
|
Модель сенсора
|
Sony IMX992-AABA-C | - | ||
|
Тип сенсора
|
InGaAs | - | ||
|
Спектральный диапазон
|
400 – 1700 | нм | ||
|
Размеры пикселя
|
3,45x3,45 | мкм | ||
|
Размер сенсора
|
1/1,4” | - | ||
|
АЦП
|
12 / 10 / 8 | бит | ||
|
Максимальная частота кадров
|
8 бит: 165 fps (при 2560 × 2048) 322 fps (при 1280 × 1024); 10 бит: 150 fps (при 2560 × 2048) 290 fps (при 1280 × 1024); 12 бит: 90 fps (при 2560 × 2048) 172 fps (при 1280 × 1024) | |||
|
Буфер изображений
|
512 | Мбайт | ||
|
Усиление преобразования
|
HCG | 10,3 | e-/ADU | |
| LCG | 17,29 | |||
|
Динамический диапазон
|
HCG | 51,36 | дБ | |
| LCG | 51,47 | |||
|
Шум считывания
|
HCG | 111,88 | e- | |
| LCG | 186,61 | |||
|
Полная емкость пикселя
|
HCG | 41,39 | ke- | |
| LCG | 69,92 | |||
|
Соотношение сигнал/шум
|
HCG | 46,17 | дБ | |
| LCG | 48,45 | |||
|
Чувствительность
|
Доступно по запросу | мВ | ||
|
Темновой ток (при 20°C)
|
Доступно по запросу | e-/с | ||
|
Диапазон усиления
|
1x-15x | - | ||
|
Время экспонирования
|
15 мкс – 60 с | - | ||
|
Тип затвора
|
Кадровый (глобальный) | - | ||
|
Биннинг
|
Программный: 2x2, 3x3, 4x4 | - | ||
|
Интерфейс передачи данных
|
USB3 / 10GigE / CoaXPress 2.0 / CameraLink | - | ||
|
Цифровой I/O
|
1 оптоизолированный ввод, 1 оптоизолированный вывод, 2 неизолированных ввода и вывода | - | ||
|
Формат данных
|
8 / 12 | бит | ||
|
Тип охлаждения
|
Встроенный TEC | - | ||
|
Температура охлаждения
|
на 25°C ниже окружающей среды | - | ||
|
Оптический фильтр
|
400 – 1800 (стандартный) 1030 – 1800 (опционально) |
нм | ||
|
CRA
|
2,35 | ° | ||
|
Источник питания
|
Питание от USB3.0 (для интерфейса с USB3.0) или блок питания 12 В | - | ||
|
Потребляемая мощность
|
<2,1 (без охлаждения), <25 (с охлаждением) | Вт | ||
|
Рабочая температура
|
-20 – +60 | °C | ||
|
Температура хранения
|
-40 – +85 | °C | ||
|
Влажность
|
20 – 80 (без конденсации) | % | ||
|

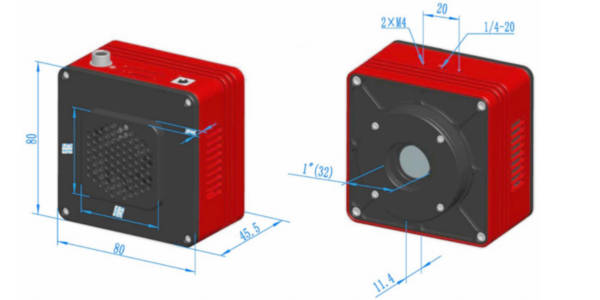

Габариты
|
80x80x45,5 | мм | ||
|
Вес
|
<390 | г | ||
|
Крепление объектива
|
C-mount | - | ||
|
Программное обеспечение
|
ToupView/SDK | - | ||
|
Операционная система
|
Win32/WinRT/Linux/macOS/Android | - | ||
| Модель | Сенсор: диагональ, разрешение | Размер пикселя, мкм | Частота кадров (fps), разрешение | Диапазон спектральной чувствительности, нм | Интерфейс передачи данных |
|---|---|---|---|---|---|
|
SWIR50
|
Sony IMX992-AABA-C (InGaAs) 1/1,4” 1,3 Мп | 3,45 × 3,45 | 8 бит: 61,9 fps (при 2560 × 2048) 135,7 fps (при 1280 × 1024); 12 бит: 35,5 fps (при 2560 × 2048) 135,7 fps (при 1280 × 1024) | 400 - 1700 | USB3 |
|
SWIR50-G
|
Sony IMX992-AABA-C (InGaAs) 1/1,4" 1,3 Мп |
3,45 × 3,45 | 8 бит: 165 fps (при 2560 × 2048) 322 fps (при 1280 × 1024); 10 бит: 150 fps (при 2560 × 2048) 290 fps (при 1280 × 1024); 12 бит: 90 fps (при 2560 × 2048) 172 fps (при 1280 × 1024) | 400 - 1700 | GigE |
|
SWIR50-CXP
|
Sony IMX992-AABA-C (InGaAs) 1/1,4" 1,3 Мп | 3,45 × 3,45 | 8 бит: 131 fps (при 2560 × 2048) 252 fps (при 1280 × 1024); 10 бит: 120 fps (при 2560 × 2048) 231 fps (при 1280 × 1024); 12 бит: 70 fps (при 2560 × 2048) 135 fps (при 1280 × 1024) | 400 - 1700 | CoaXPress 2.0 (CXP-10 × 1) |
|
SWIR50-CL100
|
Sony IMX992-AABA-C (InGaAs) 1/1,4” 1,3 Мп | 3,45 × 3,45 | 10 бит: 100 fps (при 2560 × 2048) 322 fps (при 1280 × 1024); 12 бит: 61 fps (при 2560 × 2048) 187 fps (при 1280 × 1024) | 400 - 1700 | CameraLink |

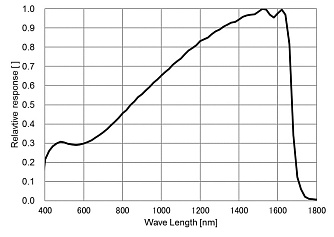

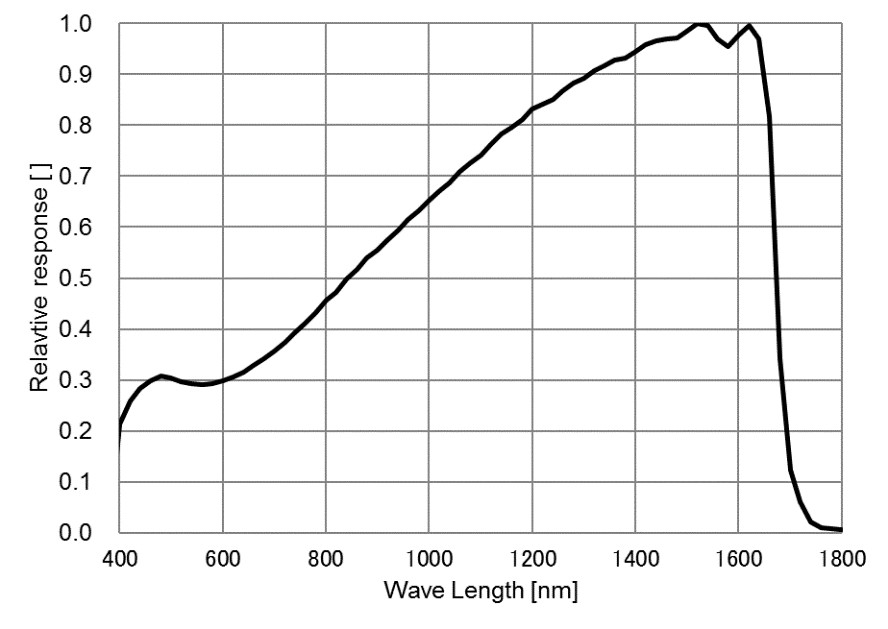

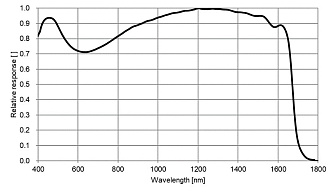

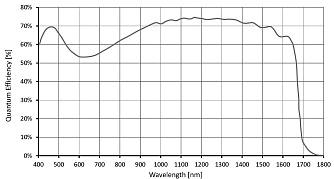

Квантовая эффективность (при температуре 15°C)
- Контроль полупроводниковых пластин и обнаружение дефектов.
- Контроль технологических процессов и высокоскоростная инспекция.
- Визуализация через дым, туман и некоторые другие среды.
- Наблюдение в условиях пониженной освещенности.
- Флуоресцентная и биомедицинская визуализация.
- Научные исследования и лабораторные измерения.
- Спектральная визуализация.
- Визуализация лазерного излучения и анализ лазерных процессов.
- Обнаружение влаги и исследование распределения воды в материалах.
- Контроль качества пищевой и фармацевтической продукции.
- Сортировка материалов и продукции по спектральным характеристикам.
- Анализ и идентификация материалов.
- Машинное зрение и автоматический промышленный контроль.
- Аутентификация банкнот.
Комплект камеры:
B - защитный кейс, C - SWIR камера с C-Mount, D - сетевой кабель, E - адаптер блока питания, 12 В, 3 А, D - высокоскоростной USB3.0 (либо другой в зависимости от интерфейса передачи данных) кабель 1,5 м, G - кабель внешней синхронизации, H - флеш-носитель с драйвером и программным обеспечением
