SWIR03 - камера коротковолнового ИК диапазона
- Спектральный диапазон 400-1700 нм.
- Разрешение 0,33 Мп 640 × 512.
- Пиксель 5 мкм × 5 мкм.
- Глобальный затвор.
- Встроенное TEС-охлаждение.
- Крепление оптики C-Mount.

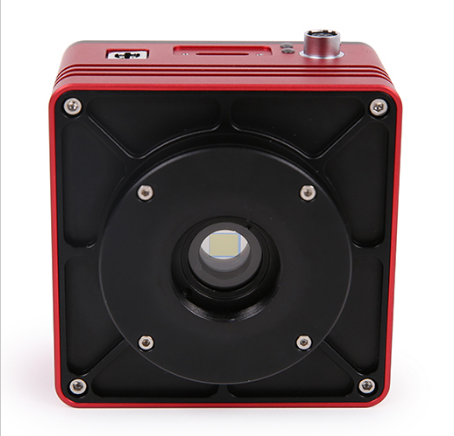

SWIR03 – TE-охлаждаемая SWIR камера, оснащенная высокочувствительным сенсором Sony IMX991-AABA-C. Камера является отличным решением для получения изображений, как в видимой области (400-800 нм), так и в коротковолновом ИК диапазоне (800-1700 нм). Маленький размер пикселя обеспечивает высокую точность для количественных измерений.

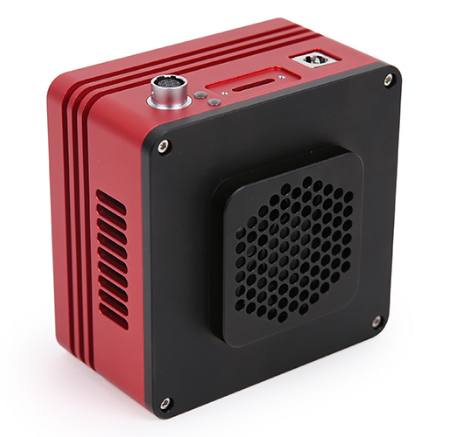

Модель SWIR03 оснащена двухступенчатым термоэлектрическим модулем (элементом Пельтье), позволяющим установить температуру на 25°C ниже комнатной. Это позволяет значительно уменьшить соотношение сигнал/шум и общий шум изображения. Дополнительный электрический вентилятор используется для увеличения скорости рассеяния тепла.
Камера поставляется в комплекте с удобным программным обеспечением для получения и обработки изображений. Кроме того, поставляется комплект SDK для множества платформ: C/C++, C#/VB.NET, Python, Java, DirectShow, Twain.
Также есть возможность поставки объективов, для подбора просим уточнить требуемое рабочее расстояние, фокусное расстояние и поле зрения.
Особенности:
- Работа в широком диапазоне спектра 400-1700 нм.
- Двухстепенчатое TE-охлаждение с вентилятором.
- Охлаждение от -5°C.
- Регулировка температуры в течение 5 минут.
- Время экспонирования до 60 с.
- Поддержка различных интерфейсов передачи данных (USB3, GigE, CoaXPress 2.0, CameraLink).
- Одновременная поддержка режимов trigger и video.
- Мультиплатформенный набор SDK разработчика.
- Надежная и прочная конструкция.
- Наличие отрезающего ИК фильтра.
- Поддержка выбора области интереса (ROI), поворота, переключения глубины цвета и других функций.
| Параметр | Значение | Единица измерения |
|---|---|---|
|
Модель сенсора
|
Sony IMX991-AABA-C |
|
|
Разрешение
|
640 × 512 | пикселей |
|
Размер сенсора
|
1/4" | |
|
Размер пикселя
|
5 × 5 | мкм |
|
АЦП
|
12 / 8 | бит |
|
Буфер изображений
|
512 | МБайт |
|
Емкость пикселя
|
181,6 | ke- |
|
Отношение сигнал/шум
|
52,39 | дБ |
|
Частота кадров при разрешении 320 × 256
|
до 753 | к/с |
|
Частота кадров при разрешении 640 × 512
|
до 400 | к/с |
|
Затвор
|
Кадровый (Глобальный) | |
|
Биннинг
|
Программный: 2 × 2, 3 × 3, 4 × 4 | |
|
Чувствительность
|
121 | мВ |
|
Темновой ток при температуре 20°C
|
638 |
e/с |
|
Время экспонирования
|
15 мкс – 60 с | |
|
Диапазон усиления
|
1x – 15x | |
|
CRA
|
2,35° | |
|
Интерфейс передачи данных
|
USB 3.0 / GigE / CoaXPress / CameraLink | |
|
Рабочая температура
|
от -20 до +60 | °C |
|
Охлаждение
|
Элемент Пельтье, до -5°C | |
|

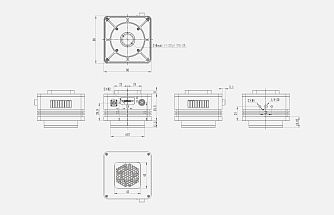

Размеры
|
80 × 80 × 45,5 | мм3 |
|
Масса
|
<380 | г |
|
Потребляемая мощность
|
<2,1 (без охлаждения), <25 (с охлаждением) | Вт |
|
Программное обеспечение
|
ToupView, SDK | |
|
Операционная система
|
Windows, Linux, Androis, macOS |
| Модель | Сенсор: диагональ, разрешение | Размер пикселя, мкм | Чувствительность, мВ | Частота кадров (fps), разрешение | Диапазон спектральной чувствительности, нм | Интерфейс передачи данных |
|---|---|---|---|---|---|---|
|
SWIR03
|
Sony IMX991-AABA-C (InGaAs) 1/4” 0,33 Мп | 5 × 5 | 121 | 8 бит: 400 fps (при 640 × 512) 753 fps (при 320 × 256); 12 бит: 212 fps (при 640 × 512) 400 fps (при 320 × 256) | 400 - 1700 | USB3 |
|
SWIR03-G
|
Sony IMX991-AABA-C (InGaAs) 1/4" 0,33 Мп |
5 × 5 | 121 | 8 бит: 257,8 fps (при 640 × 512) 486,1 fps (при 320 × 256); 12 бит: 137,1 fps (при 640 × 512) 258,6 fps (при 320 × 256) | 400 - 1700 | GigE |
|
SWIR03-CXP
|
Sony IMX991-AABA-C (InGaAs) 1/4" 0,33 Мп | 5 × 5 | 121 | 8 бит: 258 fps (при 656 × 520) 486 fps (при 328 × 260); 10 бит: 240 fps (при 656 × 520) 451 fps (при 328 × 260); 12 бит: 137 fps (при 656 × 520) 258 fps (при 328 × 260) | 400 - 1700 | CoaXPress 2.0 (CXP-10 × 1) |
|
SWIR03-CL400
|
Sony IMX991-AABA-C (InGaAs) 1/4” 0,33 Мп | 5 × 5 | 121 | 8 бит: 400 fps (при 640 × 512) 753 fps (при 320 × 256); 12 бит: 212 fps (при 640 × 512) 400 fps (при 320 × 256) | 400 - 1700 | CameraLink |

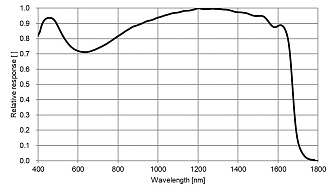

Спектральная чувствительность (при температуре 15°C)

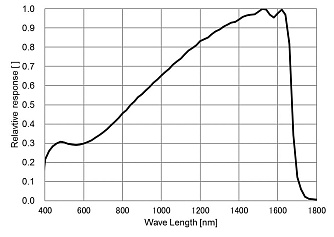

Квантовая эффективность (при температуре 15°C)
- Контроль полупроводниковых пластин и обнаружение дефектов.
- Контроль технологических процессов и высокоскоростная инспекция.
- Визуализация через дым, туман и некоторые другие среды.
- Наблюдение в условиях пониженной освещенности.
- Флуоресцентная и биомедицинская визуализация.
- Научные исследования и лабораторные измерения.
- Спектральная визуализация.
- Визуализация лазерного излучения и анализ лазерных процессов.
- Обнаружение влаги и исследование распределения воды в материалах.
- Контроль качества пищевой и фармацевтической продукции.
- Сортировка материалов и продукции по спектральным характеристикам.
- Анализ и идентификация материалов.
- Машинное зрение и автоматический промышленный контроль.
- Аутентификация банкнот.
Комплект камеры:
B - защитный кейс, C - SWIR камера с C-Mount, D - сетевой кабель, E - адаптер блока питания, 12 В, 3 А, D - высокоскоростной USB3.0 (либо другой в зависимости от интерфейса передачи данных) кабель 1,5 м, G - кабель внешней синхронизации, H - флеш-носитель с драйвером и программным обеспечением
