SWIR1302-200 - камера коротковолнового ИК диапазона с высоким разрешением
- Разрешение 1280 × 1024 пикселей.
- Спектральный диапазон 900–1700 нм.
- Максимальная частота кадров до 200 кадр/с при полном разрешении.
- Кадровый затвор.
- Интерфейс CameraLink Full.
- Встроенное TE-охлаждение.
SWIR1302-200 – промышленная камера коротковолнового ИК-диапазона, оснащённая InGaAs КМОП-сенсором с разрешением 1,3 Мп (1280 × 1024 пикселей). Спектральный диапазон камеры составляет 900–1700 нм, размер пикселя – 15 × 15 мкм, а квантовая эффективность достигает не менее 70 % на длине волны 1,55 мкм.
Камера обеспечивает съёмку с частотой до 200 кадр/с при полном разрешении и использует кадровый затвор, позволяющий одновременно экспонировать все пиксели сенсора. 14-битный АЦП и режимы усиления LG, MG и HG позволяют адаптировать параметры регистрации к различным уровням оптического сигнала. Для передачи данных используется высокоскоростной интерфейс CameraLink Full, предусмотрен встроенный буфер изображений объёмом 512 Мбайт.
Система термоэлектрического охлаждения обеспечивает снижение температуры сенсора до 40 °C относительно температуры окружающей среды, что способствует уменьшению темнового сигнала при регистрации слабого излучения. Камера также оснащена оптоизолированными цифровыми входом и выходом для интеграции во внешние системы синхронизации и автоматизированные измерительные комплексы.
| Параметр | Значение |
|---|---|
|
Тип матрицы
|
InGaAs CMOS 1,3 Мп |
|
Размер пикселя
|
15 мкм × 15 мкм |
|
Размер матрицы
|
1,5” |
|
Спектральный диапазон
|
900 – 1700 нм |
|
Максимальная частота кадров
|
8 бит: 200 fps (при 1280 × 1024) 392 fps (при 640 × 512); 12 бит: 108 fps (при 1280 × 1024) 209 fps (при 640 × 512) |
|
ADC
|
14 бит |
|
Буфер изображения
|
512 Мбайт |
|
Квантовая эффективность
|
≥70 % при 1,55 мкм |
|
Коэффициент преобразования
|
1 мкВ/e⁻ (LG); 16 мкВ/e⁻ (MG); 53,3 мкВ/e⁻ (HG)* |
|
Шум считывания
|
1,3 DN (LG); 2,7 DN (MG); 5,0 DN (HG)*, справочное значение |
|
Динамический диапазон
|
69,2 дБ (LG); 63,2 дБ (MG); 57,4 дБ (HG)*, справочное значение |
|
Емкость пикселя
|
1,9 Me⁻ (LG); 118,75 ke⁻ (MG); 33,75 ke⁻ (HG)* |
|
Отношение сигнал/шум
|
65,4 дБ (LG); 48,5 дБ (MG); 40,7 дБ (HG), справочное значение |
|
Темновой сигнал
|
30 фА при 0,1 В и 18 °C, справочное значение |
|
Диапазон времени экспозиции
|
16 мкс – 1 с |
|
Тип затвора
|
Кадровый (глобальный) |
|
Интерфейс передачи данных
|
CameraLink Full |
|
Цифровые входы/выходы
|
1 оптоизолированный вход; 1 оптоизолированный выход |
|
Формат данных
|
Mono 14 |
|
Эффективность охлаждения
|
До 40 °C ниже температуры окружающей среды |
|
Питание
|
12 В, адаптер питания |
|
Потребляемая мощность
|
8,4 Вт при выключенном TEC; <16 Вт при включённом TEC |
|
Рабочая температура
|
–30…+60 °C |
|
Температура хранения
|
–40…+85 °C |
|
Относительная влажность
|
20% - 80% без конденсации |
|

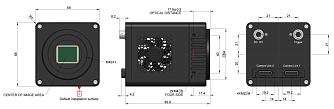

Габаритные размеры
|
68 × 68 × 89,8 мм |
|
Масса
|
485 г |
|
Крепление объектива
|
M42 |
|
Программное обеспечение
|
Комплект SDK и ПО CL View на базе платы захвата Dalsa |
*Режимы усиления: LG – CDS-OFF, DeNoise-ON; MG – CDS-ON, DeNoise-OFF; HG – CDS-ON, DeNoise-OFF.
Кривая квантовой эффективности
- Промышленный контроль и машинное зрение.
- Высокоскоростная регистрация процессов.
- Контроль полупроводниковых пластин, микросхем и солнечных элементов.
- Гиперспектральная и мультиспектральная визуализация.
- Сортировка и идентификация материалов.
Комплектация:
- A – защитный транспортировочный кейс – 1 шт.
- B – камера SWIR 900–1700 нм с интерфейсом CameraLink.
- C – кабели CameraLink – 2 шт., опция.
- D – адаптер питания 12 В / 3 А с 6-контактным разъёмом.
- E – кабель питания.
- F – кабель управления внешним запуском – 1 шт.
