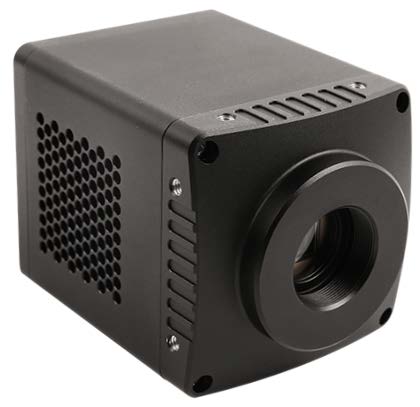

SWIR33 - камера коротковолнового ИК диапазона
- Спектральный диапазон 900-1700 нм.
- Разрешение 640 × 512.
- Пиксель 15 мкм × 15 мкм.
- TE-охлаждение.
- Крепление оптики C-Mount.
Серия SWIR33 предназначена для высокоскоростной регистрации изображений в коротковолновом инфракрасном диапазоне. Камеры используют InGaAs КМОП-сенсор формата 640 × 512 пикселей с размером пикселя 15 × 15 мкм и работают в спектральном диапазоне 900–1700 нм. Квантовая эффективность составляет 75 % на длине волны 1350 нм.
Для регистрации быстропротекающих процессов используется глобальный затвор. Три модификации отличаются максимальной частотой кадров: SWIR33-500 обеспечивает 517 кадр/с, SWIR33-700 – 724 кадр/с, SWIR33-1000 – 1000 кадр/с при разрешении 640 × 512 пикселей. Передача данных осуществляется через интерфейс CameraLink Full, предусмотрены оптоизолированные цифровые вход и выход для внешней синхронизации.
Камеры поддерживают форматы Mono 12 и Mono 14 и имеют аппаратный буфер объёмом 512 Мбайт. Система термоэлектрического охлаждения обеспечивает снижение температуры сенсора до 40 °C относительно температуры окружающей среды. Диапазон времени экспозиции составляет 16 мкс – 1 с.
Сравнительные характеристики моделей SWIR33
| Модель | Разрешение | Максимальная частота кадров | Интерфейс |
|---|---|---|---|
|
SWIR33-500
|
640 × 512 | 517 кадр/с | CameraLink Full |
|
SWIR33-700
|
640 × 512 | 724 кадр/с | CameraLink Full |
|
SWIR33-1000
|
640 × 512 | 1000 кадр/с | CameraLink Full |
Общие технические характеристики
| Параметр | Значение |
|---|---|
|
Тип матрицы
|
InGaAs CMOS |
|
Разрешение
|
0,33 Мп, 640 × 512 |
|
Размер пикселя
|
15 мкм × 15 мкм |
|
Размер матрицы
|
3/4” |
|
Спектральный диапазон
|
900 – 1700 нм |
|
Активная область сенсора
|
9,60 × 7,68 мм |
|
ADC
|
14 бит |
|
Буфер изображения
|
512 Мбайт |
|
Квантовая эффективность
|
75 % при 1350 нм |
|
Коэффициент преобразования
|
970,01 e⁻/DN (LG); 18,02 e⁻/DN (MG); 3,31 e⁻/DN (HG)* |
|
Шум считывания
|
1,3 DN (LG); 2,7 DN (MG); 5,0 DN (HG)* |
|
Динамический диапазон
|
69,2 дБ (LG); 63,2 дБ (MG); 57,4 дБ (HG)* |
|
Емкость пикселя
|
3,5 Me⁻ (LG); 70 ke⁻ (MG); 12 ke⁻ (HG)* |
|
Отношение сигнал/шум
|
65,4 дБ (LG); 48,5 дБ (MG); 40,7 дБ (HG)* |
|
Темновой сигнал
|
30 фА при 0,1 В и 18 °C |
|
Диапазон времени экспозиции
|
16 мкс – 1 с |
|
Тип затвора
|
Кадровый (глобальный) |
|

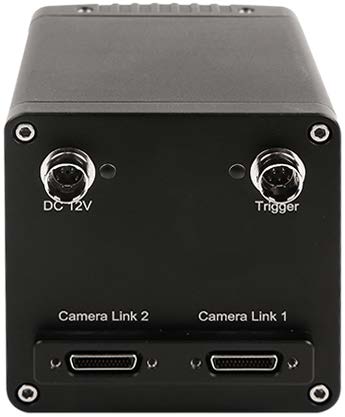

Интерфейс передачи данных
|
CameraLink Full |
|
Цифровые входы/выходы
|
1 оптоизолированный вход; 1 оптоизолированный выход |
|
Формат данных
|
Mono 12 / Mono 14 |
|
Эффективность охлаждения
|
До 40 °C ниже температуры окружающей среды |
|
Питание
|
12 В пост. тока, адаптер питания |
|
Потребляемая мощность
|
8,4 Вт при выключенном TEC; <16 Вт при включённом TEC |
|
Рабочая температура
|
–30…+60 °C |
|
Температура хранения
|
–40…+85 °C |
|
Относительная влажность
|
20% - 80% без конденсации |
|

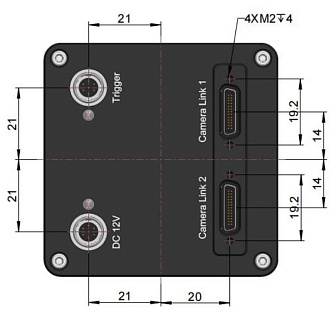

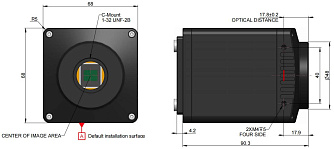

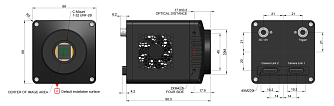

Габаритные размеры
|
68 × 68 × 90,3 мм |
|
Масса
|
485 г |
|
Крепление объектива
|
C-mount |
|
Программное обеспечение
|
SDK, CL View |
*Режимы усиления: LG – CDS-OFF, DeNoise-ON; MG – CDS-ON, DeNoise-OFF; HG – CDS-ON, DeNoise-OFF.
Кривая квантовой эффективности
- Спектральные исследования.
- Мониторинг полупроводников.
- Диагностика солнечных элементов.
- Сортировка и идентификация на производстве.
- Контроль температуры.
- Ночное видение.
- Аутентификация банкнот.
- Измерение влажности.
Комплектация:
- A – защитный транспортировочный кейс – 1 шт.
- B – камера SWIR33 с интерфейсом CameraLink.
- C – кабели CameraLink – 2 шт., опция.
- D – адаптер питания 12 В / 3 А с 6-контактным разъёмом.
- E – кабель питания.
- F – кабель управления внешним запуском – 1 шт.
