SSP-F400ZC-D50 - термоэлектрические измерители мощности лазерного излучения
SSP-F400ZC-D50 – измерители мощности лазерного излучения с воздушным охлаждением.
- Диапазон оптической мощности 0,1 - 400 Вт.
- Диапазон длин волн 0,19 - 20 мкм.
- Апертура сенсора 50 мм.
- Возможность работы с контроллером JS-Z или измерительным модулем Coral со встроенным дисплеем.
Измерители мощности лазерного излучения SSP-F400ZC-D50 позволяют эффективно производить измерения лазерного излучения высокой мощности. Встроенный в корпус вентилятор обеспечивает эффективное охлаждение, что позволяет поддерживать стабильную работу даже при высокой нагрузке.

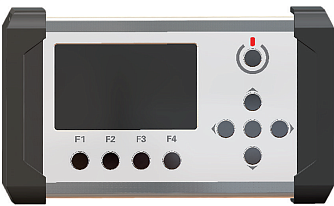

По выбору заказчика измеритель поставляется в комплекте с контроллером одного из трёх видов: настольной моделью с LCD-дисплеем JS-D, компактным модулем JS-Z или универсальным модулем Coral с полнофункциональным дисплеем и встроенной статистикой данных.
Ключевые особенности:- Высокая максимальная измеряемая мощность.
- Компактный охлаждаемый вентилятором корпус.
- Высокая линейность.
- Высокая поглощающая способность.
Технические характеристики измерителя мощности
| Параметр | Значение | Единицы измерения |
|---|---|---|
| Поглощение | 90 | % |
| Диапазон длин волн | 0,19 - 20 | мкм |
| Диапазон оптической мощности | 0,1 - 400 | Вт |
| Скалирование | автоматическое |
|
| Апертура | 50 | мм |
| Разрешение измерений мощности | 0,001 | Вт |
| Время отклика (0 - 95%) | < 5 | с |
| Погрешность калибровки | < 3 | % |
| Нелинейность |
< ± 1 |
% |
| Точность |
± 3 |
% |
|
Макс. средняя плотность мощности |
8,5 | кВт/см2 |
| Охлаждение | воздушное, со встроенным вентилятором |
|
| Габариты | 86 х 86 х 93,5 | мм |
| Длина кабеля | 3 | м |
| Тип коннектора | DB15 |
|
| Контроллер | JS-D или JS-Z |
|
- Время отклика измеряется как интервал, за который показания сенсора возрастут с нуля до 95% от окончательного измеренного значения.
- Контроллеры JS-Z могут быть оснащены USB, RS232 или Ethernet выходом. Пожалуйста, обратите на это внимание при заказе.

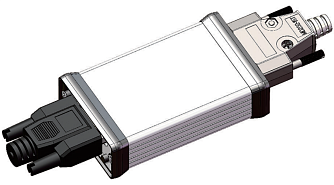

Технические характеристики модуля JS-Z
| Параметр | Значение | Единицы измерения | ||
|---|---|---|---|---|
| Модель |
JS-Z
|
JS-Z-RS232 | JS-Z-E |
|
| Точность | ± 0,25 | % | ||
| Скорость передачи данных | 10 | Гц | ||
| Тип разъёма | DB15 |
|
||
| Выходной разъём данных | USB | RS232 | Ethernet |
|
| Питание | USB | 5-24 В | 5-24 В |
|
| Габариты | 91×57×26 | мм | ||
| Рабочая температура | 0 - 40 | °C | ||
| Температура хранения | -35 - 55 | °C | ||

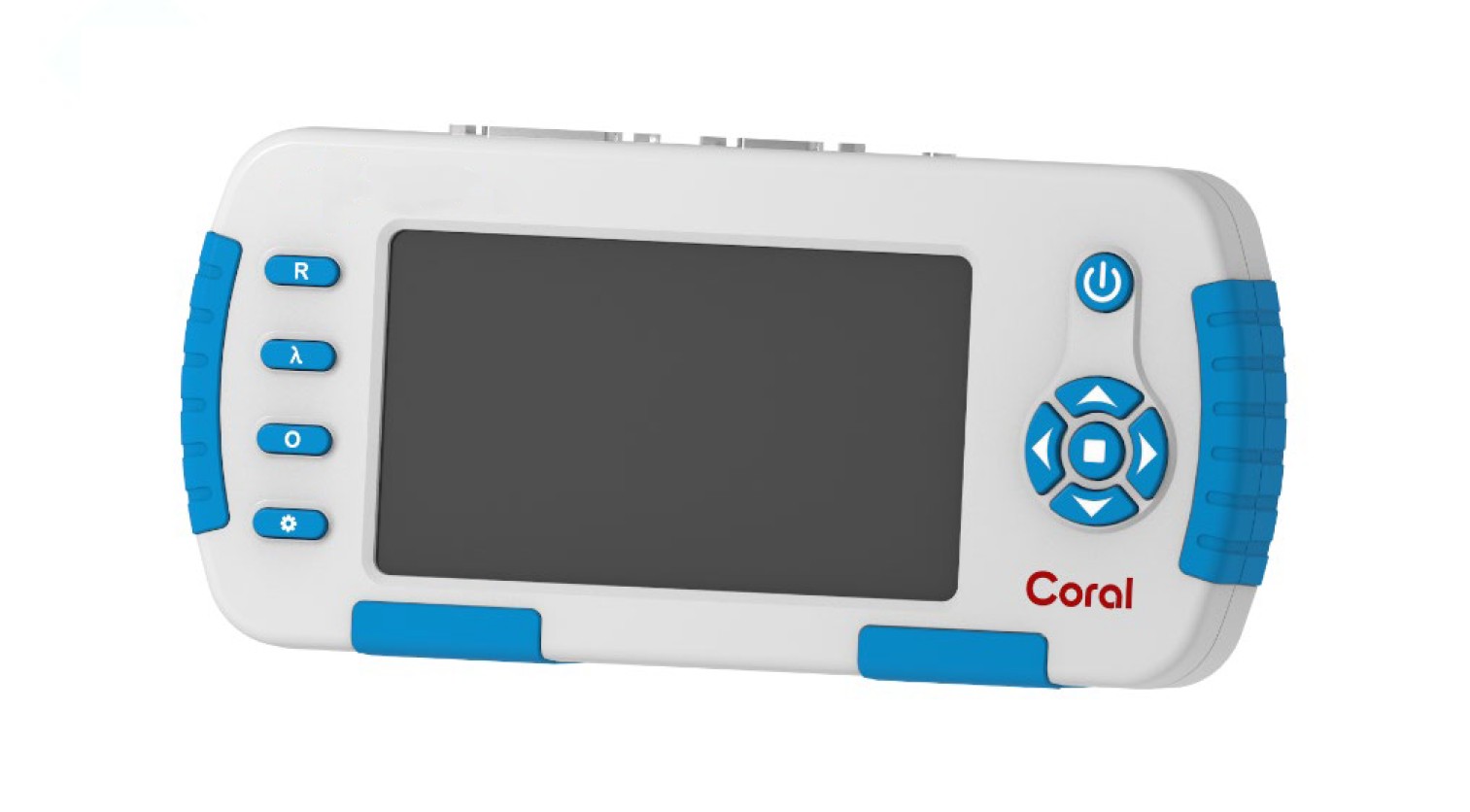

Технические характеристики модуля Coral
| Параметр | Значение | Единицы измерения |
|---|---|---|
| Точность | ± 0,25 | % |
| Тип экрана | 800×480, LCD |
|
| Размер экрана | 120×68 | мм |
| Тип разъёма | DB15 |
|
| Выходной разъём данных | USB |
|
| Ёмкость аккумулятора | 2500 | мА·ч |
| Питание | 12 В / 1 А |
|
| Габариты | 200,2×93,6×32 | мм |
| Рабочая температура | 0 - 40 | °C |
| Температура хранения | -10 - 50 | °C |
| Объём памяти | > 250 000 | точек |
