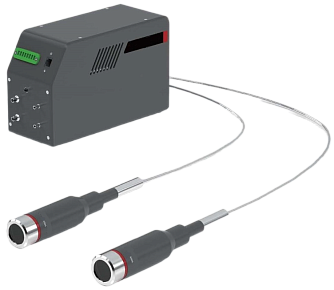

FTMDS - конфокальные датчики смещения
- Совместимость с металлами, резиной, пленкой, стеклом и многослойными прозрачными материалами.
- Разрешение до 2 нм.

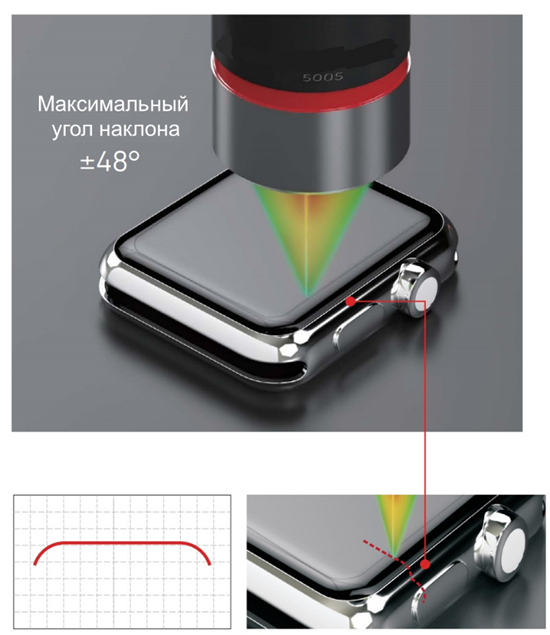

- Возможность измерения наклона до ±48°.
- Простое управление с помощью ПО.

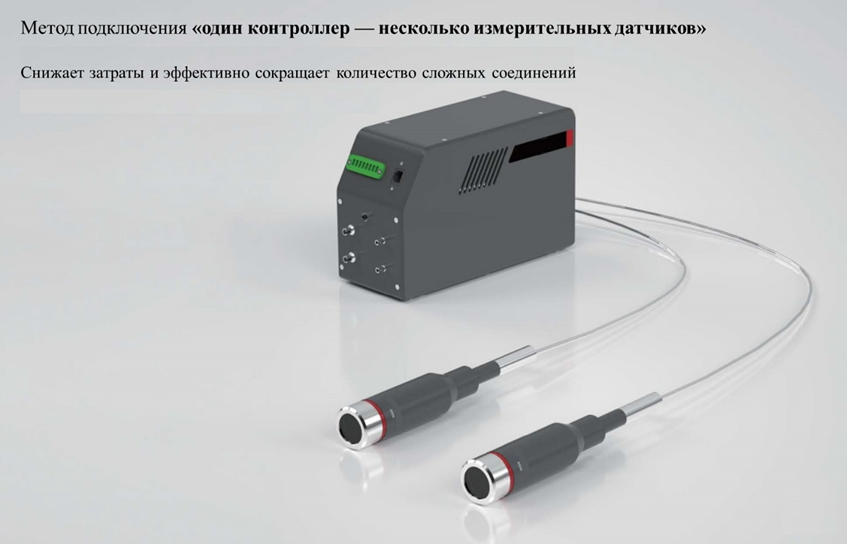

- Единый контроллер для управления.
- Минимальный диаметр измерительного зонда 8 мм.

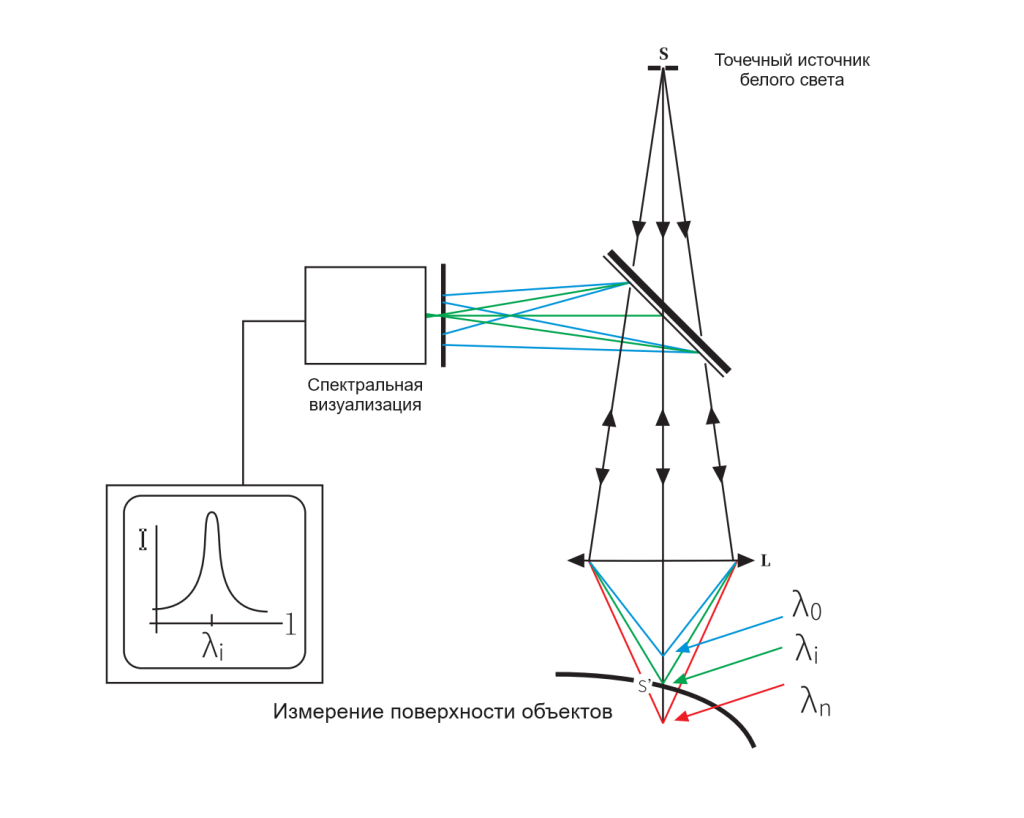

Принцип работы
|

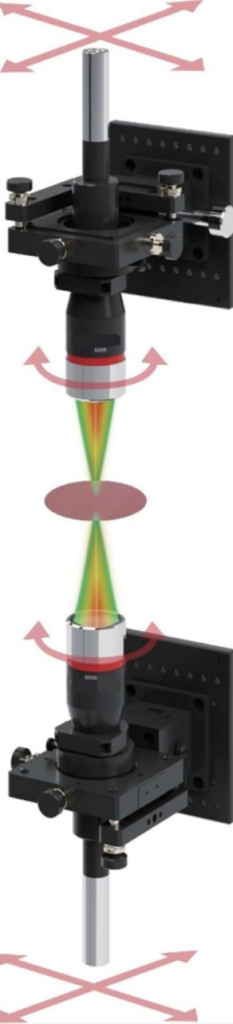

1. "Точечный источник белого света" излучает свет и освещает поверхность объекта с помощью "оптического волокна" и "группы линз". Объект освещается светом с различными длинами волн, и только свет, сфокусированный на поверхности измеряемого объекта, соответствует условиям конфокализации.
|
|
Ключевые особенности

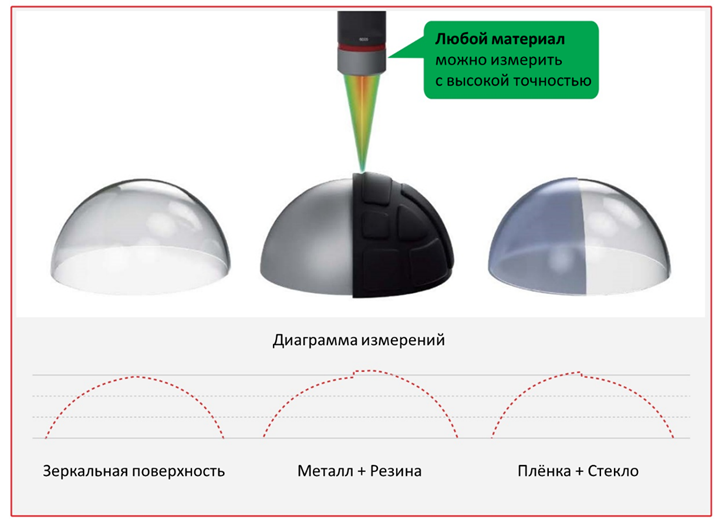

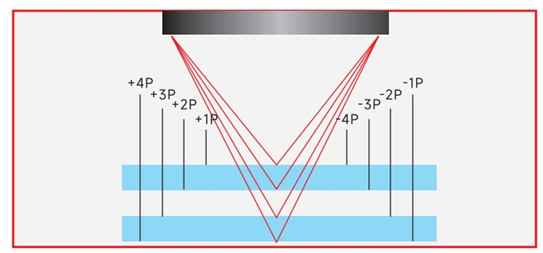

- Обеспечивает стабильное измерение независимо от типа материала. Подходит для измерения металла, резины, пленки, стекла и многослойных прозрачных материалов.
|
|
|
|
- Высокая точность. Разрешение до 2 нм.
|

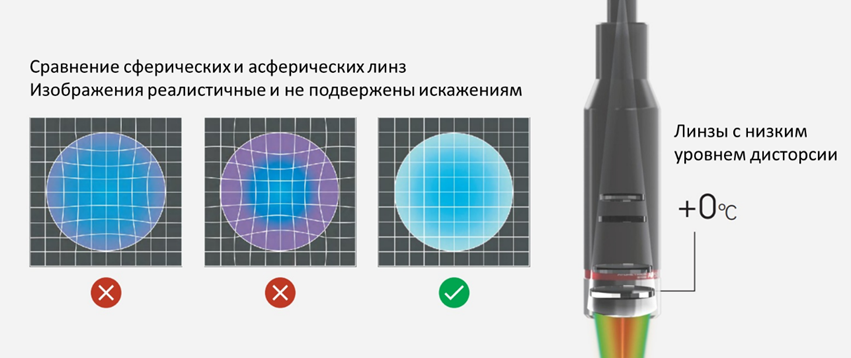

Группа линз состоит из линз с низким уровнем дисторсии, не нагревается и не деформируется.
Традиционные лазерные датчики смещения склонны к деформации из-за внутреннего нагрева, что приводит к ошибкам измерений. Измерительный модуль серии FTMDS имеет внутри только конструкцию из линз и не генерирует тепло. В сочетании с группой линз с низкой дисторсией это обеспечивает идеальные высокоточные измерения. |
|

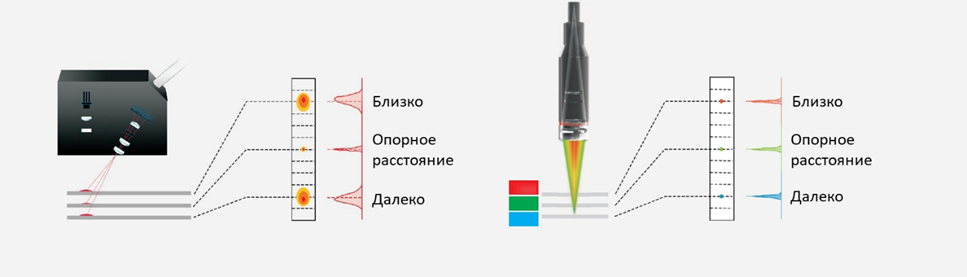

Фиксированный диаметр светового пятна, не зависящий от расстояния измерения.
Когда диапазон измерения традиционного лазерного датчика смещения отклоняется от опорного расстояния, диаметр светового пятна увеличивается, а точность снижается. В серии FTMDS, даже если диапазон измерений отклоняется от опорного расстояния, диаметр светового пятна практически не изменяется, что позволяет выполнять точные измерения по всему диапазону. |
|
|
 |
|
|
|
| Параметр | Значение | Ед. измерения | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|

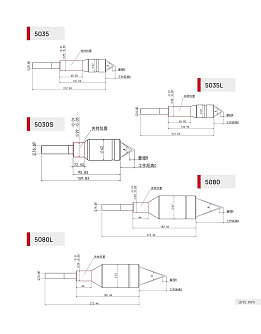

Модель датчика
|
5008R |
5008 |
5005 |
5030S | 5080L | 5015 | 5015L | 5035 | 5035L | 5080 | |
|
Контроллер*
|
CC5000EC1 / CC5000EC2 | ||||||||||
|
Контрольное расстояние**
|
1,7 | 8 | 8 | 30 | 80 | 15 | 15 | 35 | 35 | 80 | мм |
|
Диапазон измерений
|
1,3 | 1,3 | 0,7 | 2 | 23,4 | 1,2 | 2,5 | 4 | 8 | 11,7 | мм |
|
Линейность
|
±0,32 | ±0,32 | ±0,18 | ±0,6 | ±5,8 | ±0,32 | ±0,64 | ±1 | ±2 | ±2,9 | мкм |
|
Разрешение
|
4 | 4 | 2 | 5 | 50 | 3 | 6 | 20 | 40 | 25 | нм |
|
Диаметр пятна
|
17 | 17 | 8 | 40 | 14 | 10 | 10 | 25 | 25 | 14 | мкм |
|
Максимальный угол наклона
|
±18 | ±18 | ±48 | ±26 | ±18 | ±36 | ±36 | ±18 | ±18 | ±18 | ° |
|
Минимальная измеряемая толщина
|
43 | 43 | 24 | 66 | 780 | 42 | 85 | 133 | 267 | 390 | мкм |
|
Длина волокна
|
5 | м | |||||||||
|
Частота дискретизации
|
4000 | /с | |||||||||
|
Интерфейс Ethernet
|
Благодаря взаимодействию с ПК без протокольных инструкций можно выводить данные измерений и управлять ими | ||||||||||
|
Интерфейс I/O
|
1 IN, 1 OUT | ||||||||||
|
Энкодер
|
4-осевой энкодер со скоростью отклика 4,5 МГц (опционально) | ||||||||||
|
Температура окружающей среды
|
4 – 50 | ℃ | |||||||||
|
Влажность окружающей среды
|
0 – 90 (без конденсации) | % | |||||||||
|
Температурная характеристика
|
0,012%FS/℃ | ||||||||||
|
Степень защиты
|
IP52 | ||||||||||
|
Питание
|
24В DC 2A | ||||||||||
|
Масса датчика
|
130 | 130 | 530 | 170 | 850 | 500 | 500 | 360 | 360 | 850 | г |
|

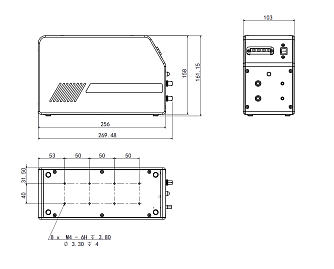

Масса контроллера
|
3,9 кг | ||||||||||
|
*CC5000EC1 – это одноканальный контроллер, а CC5000EC2 – двухканальный. **Контрольное расстояние определяется как расстояние от края нижней части датчика до нижней границы диапазона измерений. |
|||||||||||
Полупроводниковая электроника:
- Измерение ровности поверхности пластин.
- Измерение ровности монтажа микросхем.
- Измерение ровности поверхности угловых пинов микросхем.
Устройства 3С:

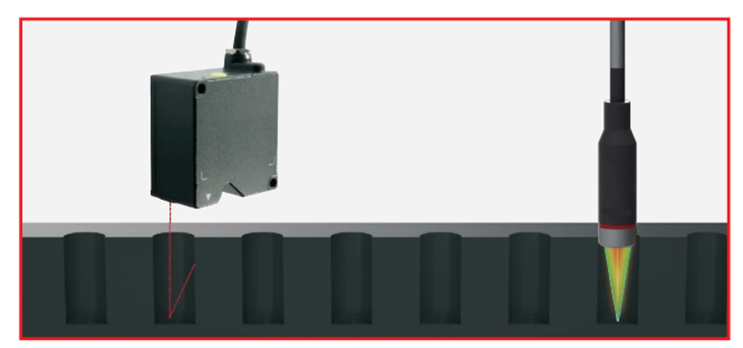

- Измерение глубины разъемов устройств.
- Измерение изгиба экрана устройств.
- Измерение ровности поверхности пинов.
Новая энергетика:
- Измерение материалов положительных и отрицательных электродов и толщины покрытия.
- Измерение износа роликов.
-
Измерение толщины покрытия аккумуляторов.
Изделия из стекла и пленки:
- Измерение толщины стекла.
- Определение типа поверхности сферического зеркала.
- Измерение толщины пленки.
Медицина:
- Измерение толщины медицинских пробирок.
- Измерение высоты резьбы имплантов.
-
Измерение уровня жидкости.
Другие применения:
- Механическое позиционирование.
- Измерение прецизионного износа стержней.
- Измерение внутреннего диаметра стальной трубы.
