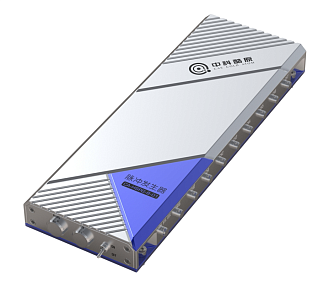

CA-PG-8CH-A0 - высокоточный цифровой генератор задержек/импульсов

CA-PG-8CH-A0 - программируемый цифровой генератор задержек/импульсов, использующий рубидиевые часы или высокостабильный кварцевый генератор в качестве эталона.

Ширина импульса 50 нс - 2 с.
Количество каналов до 8.
Многократный импульсный выход с настраиваемой шириной импульса.
Внешний триггер уровня TTL.
Индивидуальное программирование для каждого канала.

Производитель: CAS COLD ATOM

Узнать цену

Задать вопрос

Программируемый цифровой генератор задержек/импульсов серии CA-PG-8CH-A0 использует рубидиевые часы или высокостабильный кристалл в качестве эталона. Компьютер задает количество импульсов и задержку через последовательный интерфейс, а генератор выдает импульсы в соответствии с установленными параметрами при срабатывании внешнего триггера. Этот модуль поддерживает до 8 каналов синхронизированного вывода цифровых импульсных сигналов.

Особенности:

Исключительно высокая точность синхронизации.
Многократный импульсный выход с настраиваемой шириной импульса от 50 нс до 2 с.
Внешний триггер уровня TTL.
8 каналов с возможностью индивидуального программирования для каждого из них.

Параметр	Значение	Ед. измерения
Выходное сопротивление	50	Ом
Уровень выходного сигнала (TTL)	5	В
Время нарастания	<1	нс
Время спада	<1	нс
Диапазон ширины импульса синхронизации	50 нс - 2 с
Точность ширины импульсов синхронизации	<1	нс
Задержка внешнего триггера	<70	нс
Задержка между каналами	<2	нс
Количество каналов	8
Входной импульс триггера	3,3 / 5 TTL (SMA)	В
Вход тактового сигнала	Внутренний: 50 МГц (10 ppm) Внешний (SMA): 10 МГц Рубидивые часы (7 дБм, 50Ω)
Источник питания	12 (разъем LEMO)	В
Интерфейс связи	RS485 (разъем LEMO)

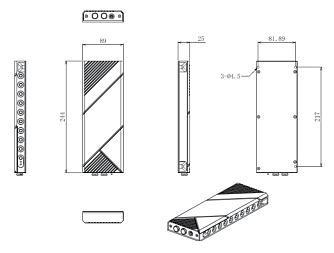

Габариты	244x89x25	мм
