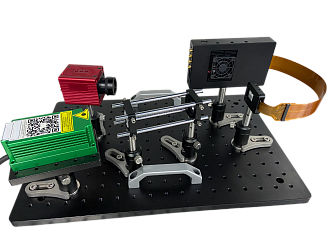

SSP-SLM-DFB-60-HD - учебный набор для изучения бездифракционных пучков
- Изучение свойств и генерация пучков Бесселя и пучков Эйри.
- Использование пространственного модулятора света для формирования бездифракционных пучков.

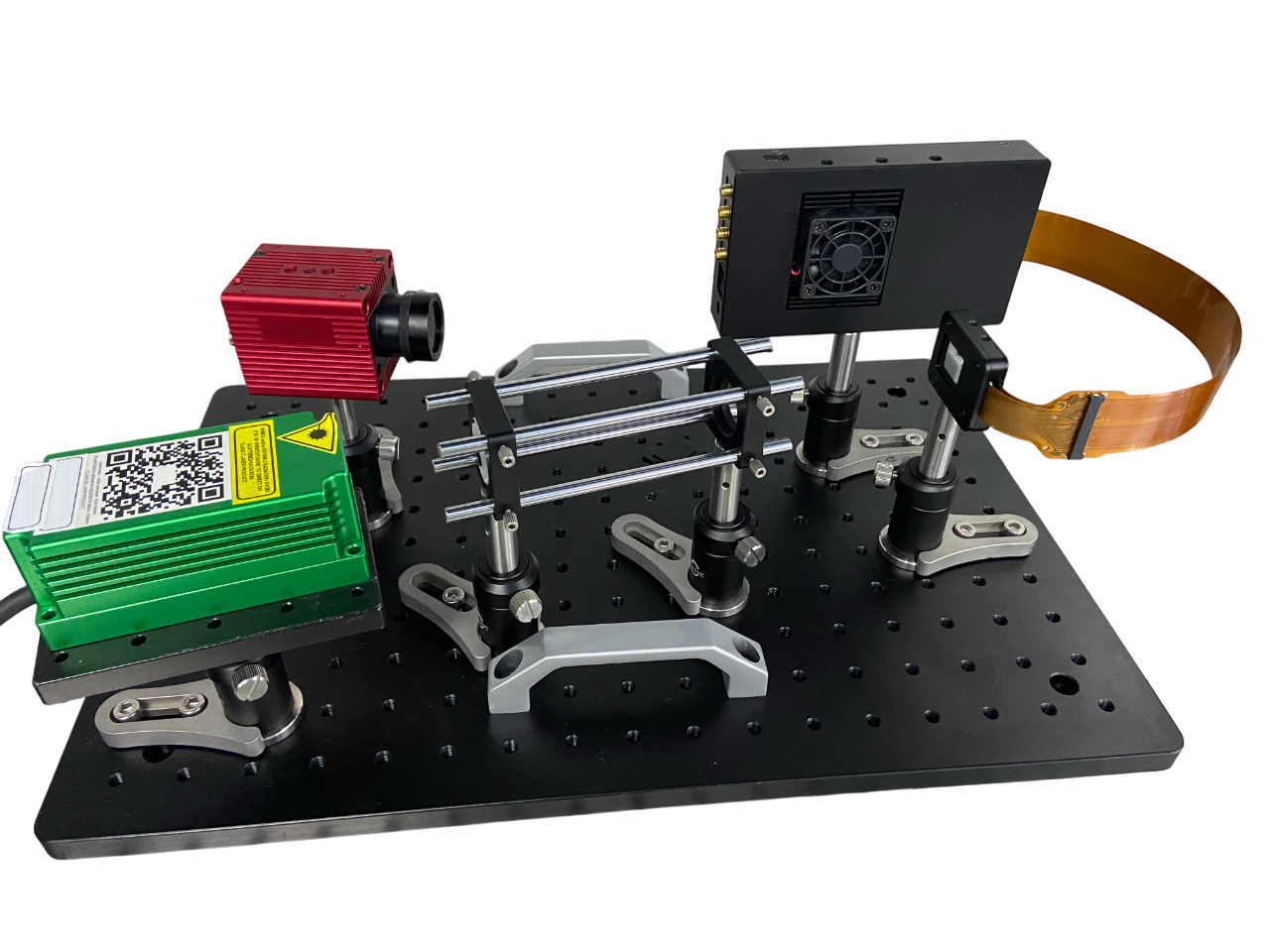

- Готовая экспериментальная система с SLM-модулятором с разрешением 1920x1080 и размером пикселя 6,37 мкм, анализатором пучка и лазером 520 нм.
Учебный набор SSP-SLM-DFB-60-HD предназначен для проведения экспериментов по генерации и изучению бездифракционных пучков, включая пучки Бесселя и пучки Эйри. Бездифракционные оптические пучки представляют собой импульсы, распространяющиеся без изменения формы и амплитуды. Дифракция оказывает значительное влияние на предел оптического разрешения в различных областях, таких как микроскопия, литография и фотография, а также на точность спектрального анализа. Благодаря устойчивости к дифракционному уширению, бездифракционные пучки обладают рядом преимуществ перед другими лучами сопоставимого поперечного размера, так как они сохраняют форму и масштаб импульса в процессе распространения.
В системе SSP-SLM-DFB-60-HD используется пространственный модулятор света, который позволяет управлять такими свойствами световых потоков, как амплитуда, частота, фаза, поляризация, и таким образом использовать фазовые маски, которые преобразуют исходные гауссовы пучки в бездифракционные. Учебный набор подходит для студентов и исследователей, изучающих оптическое микроманипулирование, оптическую визуализацию, плазменные технологии и оптическую связь.
Ключевые возможности SSP-SLM-DFB-60-HD:
- Изучение принципов генерации пучка Бесселя и его характерных свойств.
- Изучение принципов генерации пучка Эйри и его характерных свойств.
- Анализ влияния периодического параметра на формирование пучка Эйри.
- Исследование взаимосвязи периодического параметра и угла распространения бездифракционных пучков.
Примеры полученных результатов
Пучок Бесселя (слева) и пучок Эйри (справа)
| Параметр | Значение |
|---|---|
|
Модель
|
SSP-SLM-DFB-60-HD |
|
Длина волны лазера
|
520 нм |
|
Пространственный модулятор света
|
SSP-SLM-64-60-HD Размер пикселя: 6,37 мкм Разрешение: 1920x1080 Максимальная частота обновления: 60 Гц Диапазон рабочих длин волн: 450 – 700 нм |
|
Анализатор пучка
|
Размер пикселя: 3,45x3,45 мкм Эффективная площадь (ШxВ): 14x10 мм Разрешение: 4096x3000 |
|
Оптомеханические компоненты
|
Держатель коллиматорной линзы, соединительные стержни, оптическая алюминиевая плита и т. д. |
|
Светоделительная призма
|
Материал: оптическое стекло H-K9L Рабочая длина волны: 450 – 650 нм размеры: 25,4x25,4x25,4 мм |
|
Особенности
|
Размер пикселя: 6,37 мкм Поддерживаемые длины волн: 450 – 700 нм Коэффициент заполнения: 93% Фазовый сдвиг: 2,3π @650 нм Разрядность данных: 8 бит Доступны различные модели лазеров и анализаторов пучка |
- Эксперименты по изучению бездифракционных пучков в учебных заведениях.
- Оптический микроманипулирование, оптические пинцеты.
- Оптическая визуализация.
- Исследования плазмы и плазменных технологий.
- Оптическая связь.
