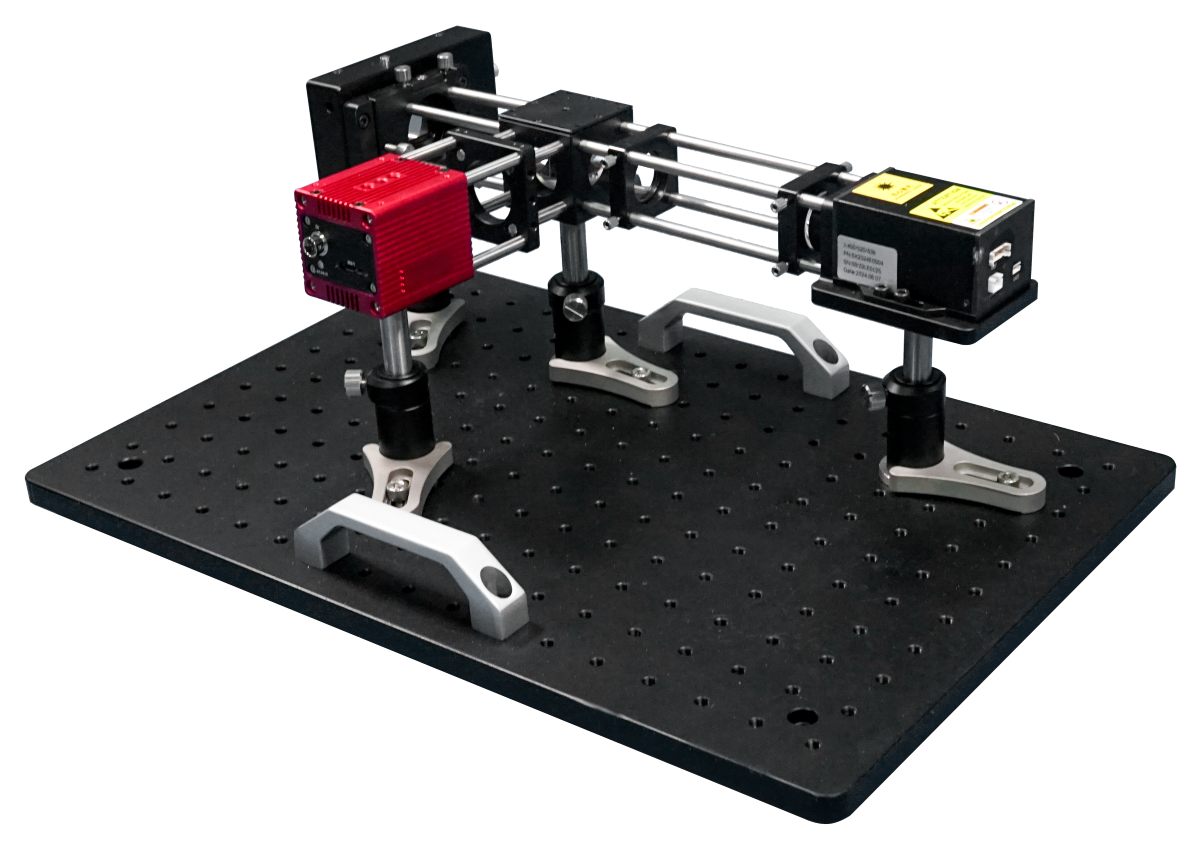

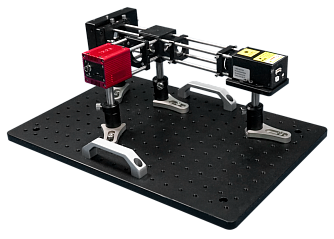

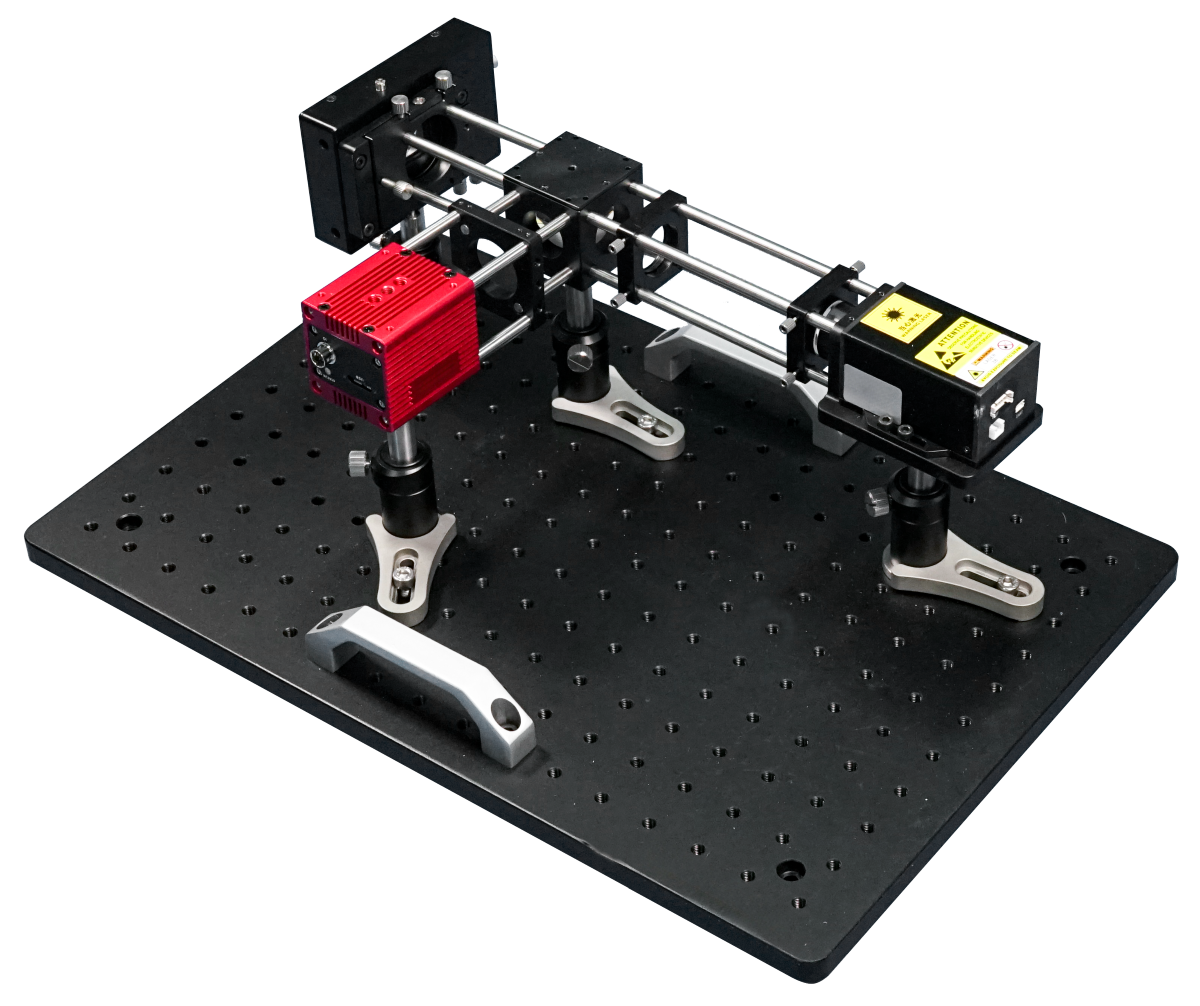

SSP-SLM-VL-80R - учебный набор для изучения оптических вихрей
- Изучение оптических вихрей, их фундаментальных принципов и характерных явлений.
- Использование пространственного модулятора света для формирования оптических вихрей с использованием спиральной фазовой пластины и дисклокаций.
- Готовая экспериментальная система с SLM-модулятором с разрешением 1920х1200 и размером пикселя 8 мкм, анализатором пучка и лазером 520 нм.
Учебный набор SSP-SLM-VL-80R предназначен для проведения экспериментов по генерации и изучению оптических вихрей (optical vortex). Оптический вихрь – это особый тип светового пучка, который обладает орбитальным угловым моментом и имеет характерную спиральную фазовую структуру. Система SSP-SLM-VL-80R использует пространственный модулятор света для генерации оптических вихрей двумя методами: с использованием спиральной фазовой пластины и с помощью дисклокаций в кристаллической решетке. Учебный набор подходит для студентов, преподавателей и исследователей, изучающих сингулярную оптику, оптические вихри, системы управления оптическим полем, системы оптической связи и другие современные технологии.
Ключевые возможности SSP-SLM-VL-80R:
- Изучение оптических вихрей, их фундаментальных принципов и характерных явлений.
- Экспериментальное подтверждение генерации оптических вихрей с использованием дислокаций решетки.
- Подтверждение генерации оптических вихрей с применением спиральной фазовой пластины.
- Анализ влияния смещения центра оптического вихря относительно центра решетки на распределение интенсивности света.
- Количественный анализ взаимосвязи между топологическим зарядом и диаметром оптического вихря.
- Изучение характеристик оптических вихрей с дробным топологическим зарядом.
- Сравнительный анализ методов формирования вихревого света с использованием спиральной фазовой пластины и дислокаций решетки.
Примеры полученных результатов

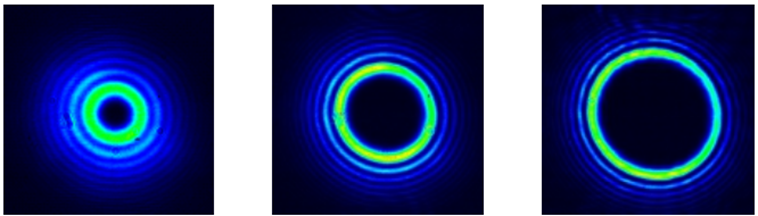

Оптический вихрь, генерируемый с помощью дислокаций решетки

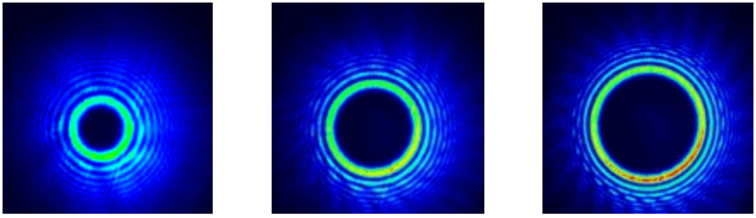

Оптический вихрь, генерируемый с помощью спиральной фазовой пластины
| Параметр | Значение |
|---|---|
|
Модель
|
SSP-SLM-VL-80R |
|
Длина волны лазера (опционально)
|
520 нм |
|
Анализатор пучка (опционально)
|
Размер пикселя: 3,45 мкм Эффективная площадь (ШxВ): 14x10 мм Программное обеспечение в комплекте Интерфейс: USB3.0 |
|
Пространственный модулятор света
|
SSP-SLM-80-60-HD |
|
Светоделительная призма
|
Материал: оптическое стекло H-K9L Рабочая длина волны: 450 – 650 нм размеры: 25,4x25,4x25,4 мм |
|
Особенности
|
Разрешение SLM: 1920х1200 Размер пикселя: 8 мкм Поддерживаемые длины волн: 420 – 1100 нм, 532 нм, 1064 нм, 1550 нм Фазовая стабильность: 0,0003π за 24 ч Порог повреждения: >5 Вт/см2 Коэффициент заполнения: 95% Фазовый сдвиг: 5,8π @532 нм, 2π @1064 нм, 7π @1550 нм Разрядность данных: 8 или 10 бит (переключаемая) Доступны различные модели лазеров и анализаторов пучка |
- Эксперименты по изучению оптических вихрей в учебных заведениях.
- Измерение параметров оптических вихрей.
- Разработка и тестирование систем управления оптическими полями.
- Оптические коммуникационные системы.
- Создание и анализ массивов оптических вихрей.
