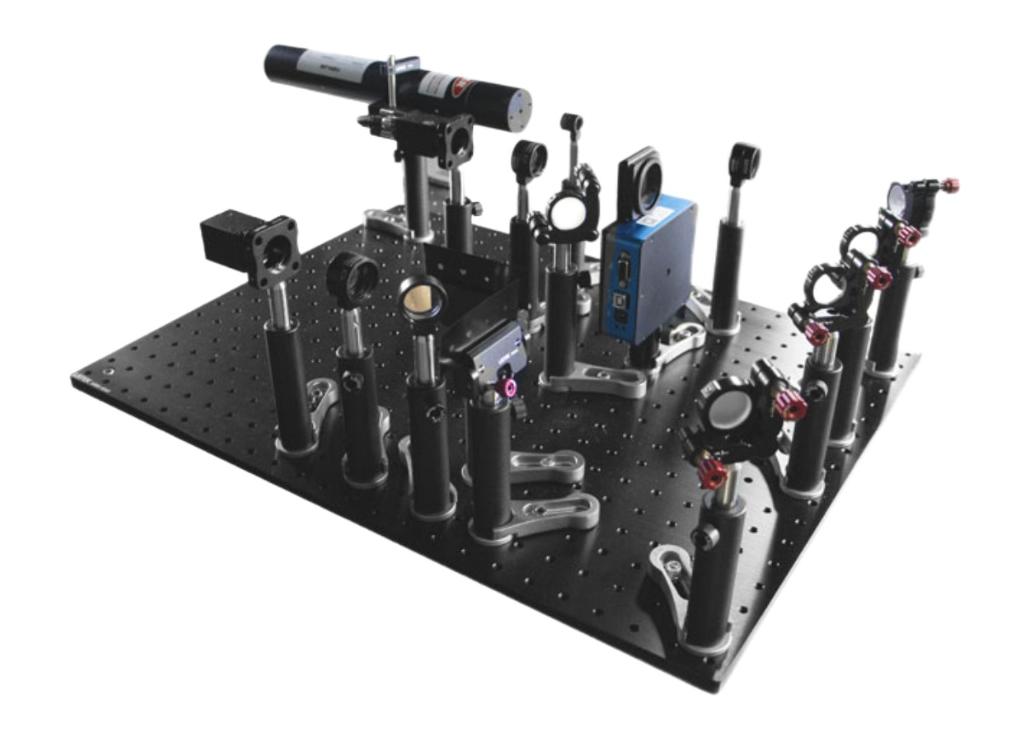

FTIC-633 - система распознавания изображений с преобразованием Фурье

FTIC-633 - система распознавания изображений с преобразованием Фурье для оптического анализа и сравнения графических образцов.
  • Использование когерентного He-Ne лазера с коллимацией для формирования стабильного пучка.
  • Модульная конструкция.
  • Возможность сравнения двух изображений с визуализацией их корреляции.
  • SLM-модулятор для динамического управления фазой/амплитудой волнового фронта.
  • Двойное преобразование Фурье.
Производитель:  LBTEK

Оптическая система на основе совместного преобразования Фурье представляет собой современную платформу для обработки оптической информации, которая позволяет эффективно выделять и анализировать целевые данные из множества входных сигналов. Данная технология находит широкое применение в таких актуальных областях, как биометрическая идентификация (распознавание отпечатков пальцев), оптическое распознавание символов, автоматическое детектирование объектов и анализ биологических клеток.

В основе системы лежит гибридная электронно-оптическая архитектура, сочетающая принципы интерферометрии Маха-Цендера с современными компонентами: пространственным световым модулятором (ПСМ) для динамического управления волновым фронтом, высокочувствительными CMOS-камерами и стандартными оптическими элементами. Особенностью данной реализации является возможность реального времени сравнивать простые графические образцы, такие как символы или паттерны, с формированием двух ключевых типов данных - совместного спектра мощности и корреляционных пиков.

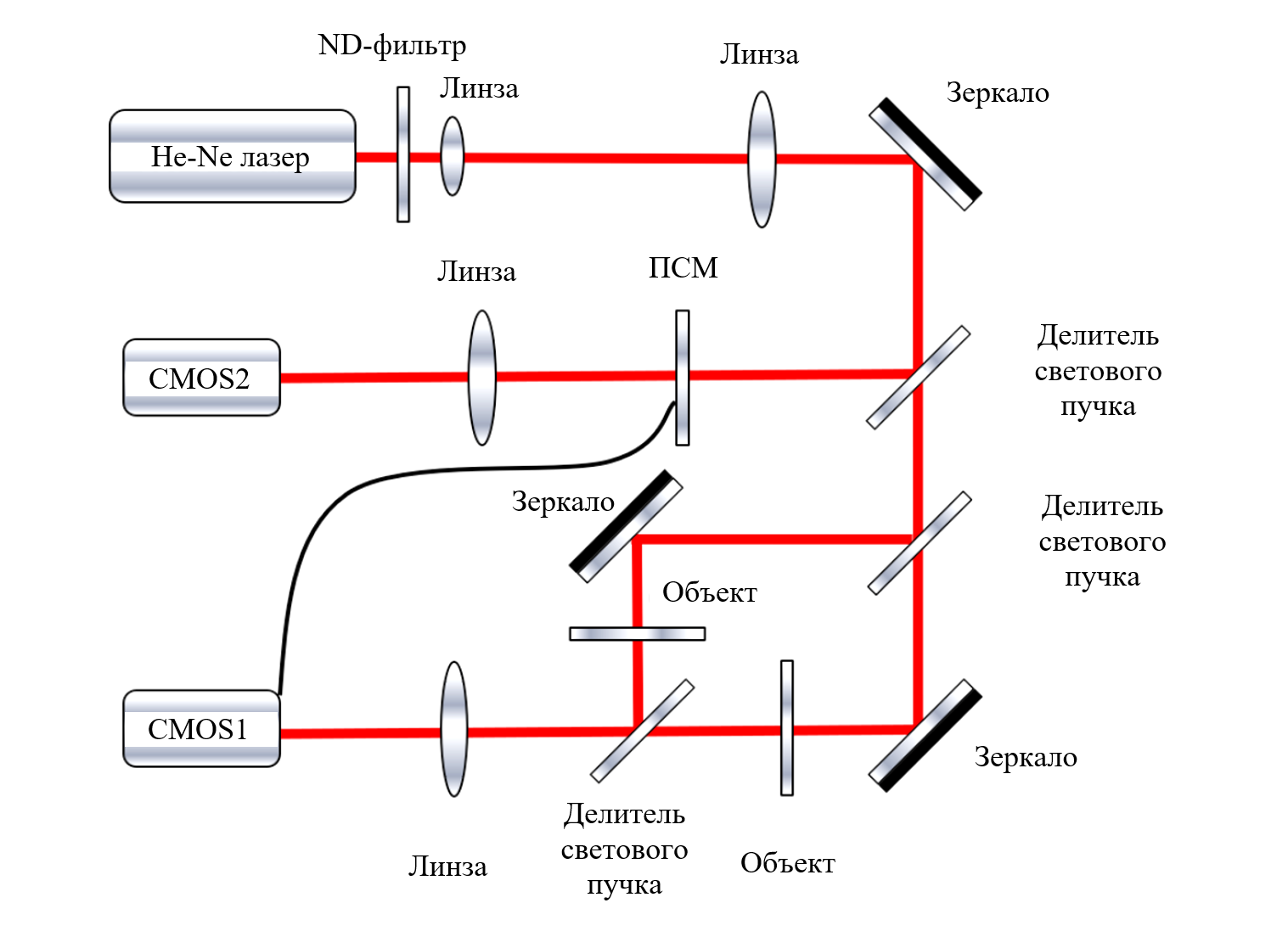

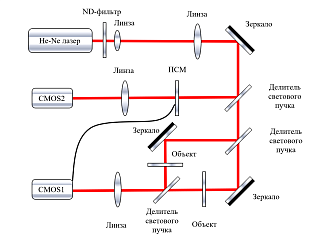

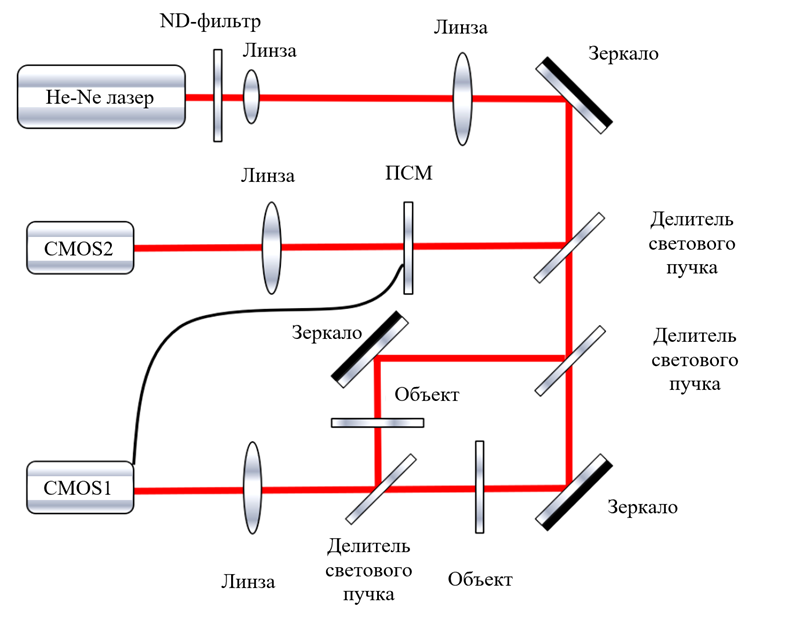

Рис. 1 – Схема оптической системы экспериментальной установки распознавания изображений на основе преобразования Фурье

Принцип работы системы основан на анализе пространственного распределения интенсивности в выходной плоскости. Когда два сравниваемых изображения обладают высокой степенью схожести, в корреляционной плоскости формируются четко выраженные яркие пики, смещенные относительно центра. Для различных изображений эти пики либо значительно слабее, либо полностью отсутствуют. Данный эффект объясняется особенностями интерференции когерентного излучения при пространственной фильтрации.

Экспериментальная установка, использует в качестве тестовых объектов прозрачные пленки с нанесенными символами. Важным практическим аспектом является необходимость точной юстировки оптических элементов: расстояния от объектов до линз Фурье должны строго соответствовать фокусным расстояниям, а плоскости ПСМ и детекторов требуют тщательного выравнивания. Эти условия критически важны для получения достоверных корреляционных картин.

Современные применения данной технологии выходят за рамки лабораторных экспериментов. В промышленности подобные системы используются для контроля качества продукции, в биомедицине – для автоматического анализа клеточных структур, в системах безопасности – для идентификации уникальных графических меток. Перспективным направлением развития является интеграция таких оптических процессоров с нейронными сетями для создания гибридных систем распознавания образов.

Этапы экспериментального наблюдения

1. Подготовка тестовых изображений.

Пара прозрачных изображений размещалается в двух плечах интерферометра Маха-Цендера. Как показано на рисунке 2, в контрольной группе использовались идентичные изображения (слева), в тестовой - различные (справа). После делителя пучка четко наблюдались оба проецируемых изображения, что подтверждало правильность юстировки системы.

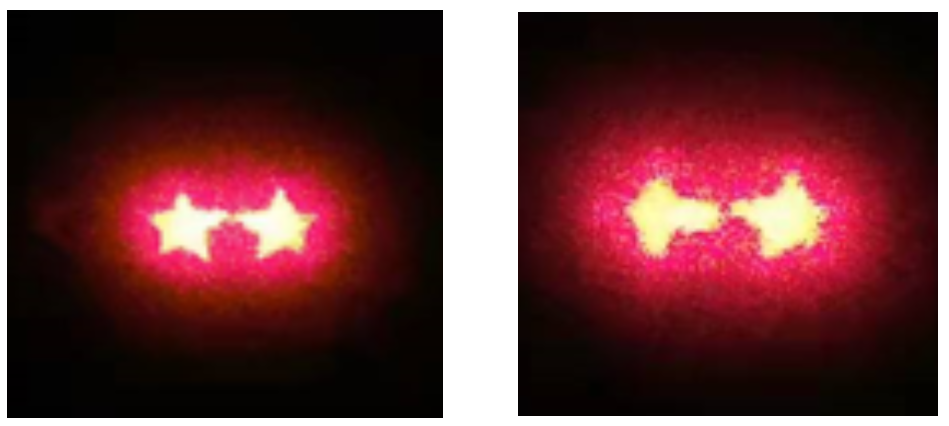

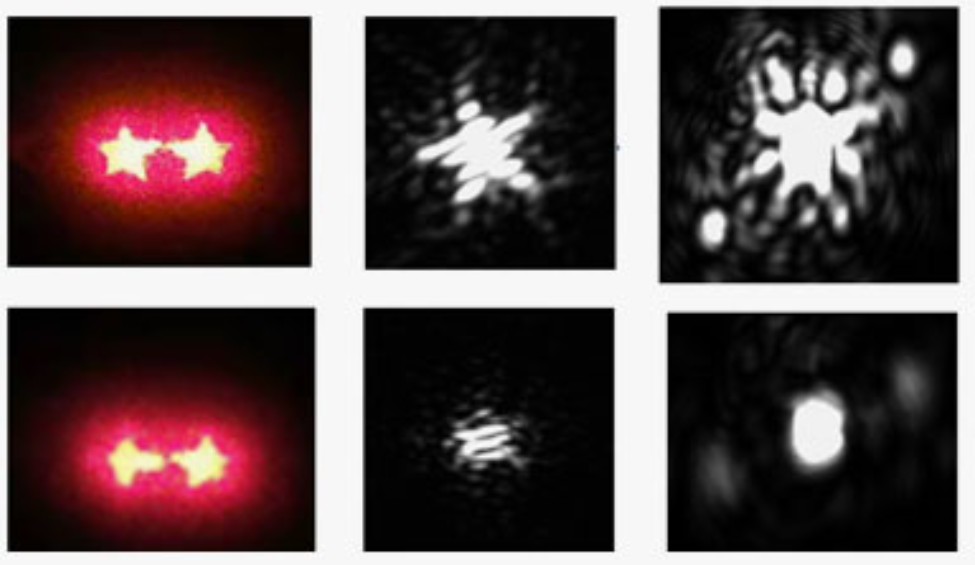

Рис. 2 – Проецируемые изображения с одинаковым рисунком (слева) и разными рисунками (справа)

2. Формирование спектра Фурье.

Установленная линза преобразовываеет изображения в частотную область. На матрице CMOS1 (рисунок 3) регистрировался совместный спектр Фурье:

  • Для одинаковых изображений (слева) наблюдались четкие периодические интерференционные полосы.
  • Для различных изображений (справа) структура спектра была неупорядоченной.

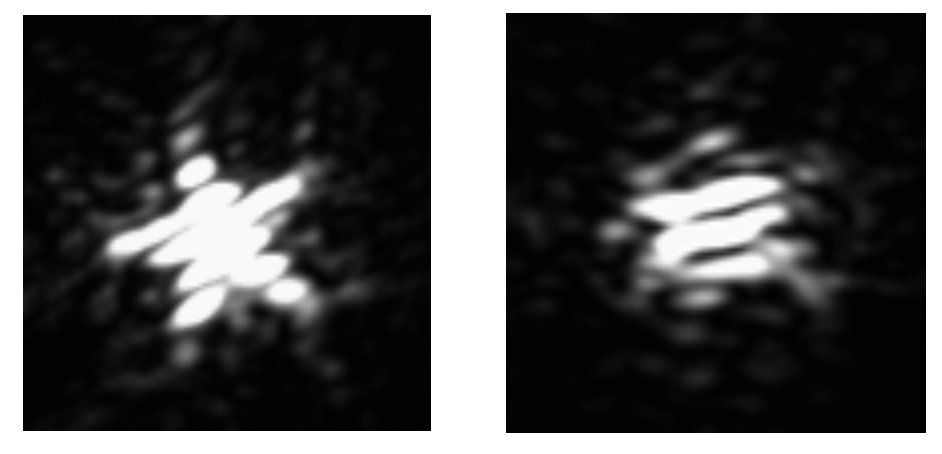

Рис. 3 – Спектр совместного преобразования Фурье, наблюдаемый CMOS1

3. Анализ спектра мощности.

Полученный спектр преобразовывается в спектр мощности и выводился на пространственный световой модулятор. Критически важным этапом было точное совмещение светового пятна с изображением на ПСМ.

4. Корреляционный анализ.

После обратного преобразования Фурье на CMOS2 (рисунок 4) фиксируются характерные признаки:

  • Яркие симметричные корреляционные пики для идентичных изображений (слева).
  • Слабые или отсутствующие пики для различных изображений (справа).

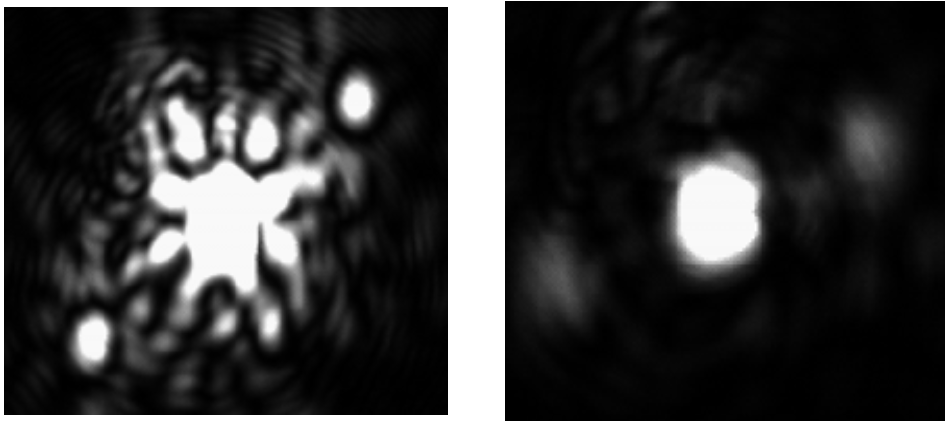

Рис. 4 –  Выходные изображения, наблюдаемые с помощью CMOS2

При сборке и верификации системы распознавания изображений необходимо строго соблюдать следующие технические требования:

1. Юстировка оптических путей.

Расстояние от каждого тестового объекта до линзы Фурье должно быть идентичным для обоих каналов и в точности равным фокусному расстоянию линзы.

2. Позиционирование детекторов.

CMOS-камеры должны располагаться в задней фокальной плоскости линз Фурье и с перпендикулярностью матрицы к оптической оси.

3. Настройка пространственного модулятора.

ЖК-слой ПСМ требует совмещения с фокальной плоскостью последующей линзы, точной угловой ориентации.

4. Оптимизация регистрации спектра.

Для CMOS1 необходимо регулировать интенсивность лазера через ND-фильтры, подбирать экспозицию камеры, контролировать контраст интерференционных полос.

Источники:

1. Ван Янь, Юань Сучжэнь, Ло Юань // Экспериментальное руководство по оптоэлектронной информации. Пекин: Издательство "Наука", 2020. С. 108–110.

2. Wang R.L. // Комбинация преобразования Фурье и вейвлет-преобразования для распознавания отпечатков пальцев. Wavelet Application, 1994, № 2242. С. 260–270.

3. Alqallaf A.K. // Секвенирование ДНК с использованием оптического совместного преобразования Фурье. Optik, 2016, № 127. С. 1929–1936.

В систему входят следующие компоненты:

Наименование Артикул Характеристики
Гелий-неоновый лазер
HNL-2-RP Длина волны: 632,8 нм;
Мощность: 2,0 мВт;
Диаметр пятна: 0,6 мм;
Расходимость: <1,3 мрад;
Случайная поляризация;
Количество: 1 шт.
Абсорбционный ND-фильтр
NDFA10-10 Тип: ND-13;
Диаметр: 25,4 мм;
Оптическая плотность (OD): 1;
Без покрытия;
Количество: 1 шт.
Плоско-вогнутая линза
MCC10305-A Материал: N-BK7;
Диаметр: 12,7 мм;
Фокусное расстояние: -25,0 мм;
Просветляющее покрытие: 400–700 нм;
Установлена в SM05;
Количество: 1 шт.
Плоско-выпуклая линза
CX10617-A Материал: N-BK7;
Диаметр: 25,4 мм;
Фокусное расстояние: 200 мм;
Просветляющее покрытие: 400-700 нм;
Количество: 1 шт.
Плоско-выпуклая линза
MCX10613-A Материал: N-BK7;
Диаметр: 25,4 мм;
Фокусное расстояние: 100 мм;
Просветляющее покрытие: 400–700 нм;
Установлена в SM1;
Количество: 2 шт.
Делитель поляризации излучения
BS2155-A Материал: UVFS;
Диаметр: 25,4 мм;
Толщина: 5 мм;
Коэффициент деления: 50:50 (R:T);
Просветляющее покрытие: 400-700 нм;
Количество: 3 шт.
Зеркало с металлическим покрытием
PM10-AG Материал: Borofloat;
Диаметр: 25,4 мм;
Покрытие: серебро (450-20 мкм) с защитным слоем SiO₂;
Количество: 3 шт.
Регулируемая диафрагма
DPP12 Диаметр отверстия: 1-12 мм;
С рычагом управления, совместим с OP-75;
Количество: 1 шт.
Пленки для оптики
F-FTIC-633-1 Комплект для преобразования Фурье:
2 пленки с иероглифами + 2 с узорами;
Количество: 1 шт.
Держатель для линз
FLFT05A Резьба: SM05;
Диаметр оптики: 12,7 мм;
В комплекте 2 кольца SM05R;
Количество: 1 шт.
Держатель для линз
FLFT1A Резьба: SM1;
Диаметр оптики: 25,4 мм;
В комплекте 2 кольца SM1R;
Количество: 4 шт.
Держатель зеркала
AMM-1B Диаметр оптики: 25,4 мм;
Количество: 6 шт.
V-образный держатель оптики
HM-V50 Диаметр зажима: 10-50 мм;
Количество: 2 шт.
CMOS-камера
MV-UBS502M Интерфейс: USB 2.0;
Монохромный сенсор;
Количество: 2 шт.
Оптическая плита
OPM-9BS Толщина: 9 мм;
Диаметр оптики: 25,4 мм;
Количество: 2 шт.
Держатель фильтров
FHM1 Диаметр оптики: 12,7-50,8 мм;
Макс. толщина: 8 мм;
Количество: 2 шт.
Пространственный модулятор
TSLM038-A Диапазон: 380-1200 нм;
Разрешение: 1024×768;
Размер пикселя: 14 мкм;
Эффективность: 16% @633 нм;
Количество: 1 шт.
Стержень
OP-75 Диаметр: 12,7 мм;
Верхнее резьбовое отверстие: M4×12;
Нижнее резьбовое отверстие: M6;
Длина: 75 мм;
Количество: 17 шт.
Стержень
OP-40 Диаметр: 12,7 мм;
Верхнее резьбовое отверстие: M4×12;
Нижнее резьбовое отверстие: M6;
Длина: 40 мм;
Количество: 1 шт.
Кронштейн
LPH-75 Диаметр оптики: 12,7 мм;
Поворот вилочного зажима: 360°;
Высота: 75 мм;
Количество: 17 шт.
Кронштейн
LPH-40 Диаметр оптики: 12,7 мм;
Поворот вилочного зажима: 360°;
Высота: 40 мм;
Количество: 1 шт.
Резьбовой адаптер SM1-CC Внешняя резьба: SM1, C;
Количество: 2 шт.

  • Распознавание отпечатков пальцев и радужной оболочки глаза.
  • Идентификация подписей и рукописных символов.
  • Анализ клеточных структур и микроорганизмов.
  • Обработка медицинских изображений.
  • Анализ спектроскопических данных.
  • Автоматизация документооборота.
  • Научные исследования.
  • Промышленный контроль.

Модель Описание
FTIC-633 Система распознавания изображений с преобразованием Фурье.
