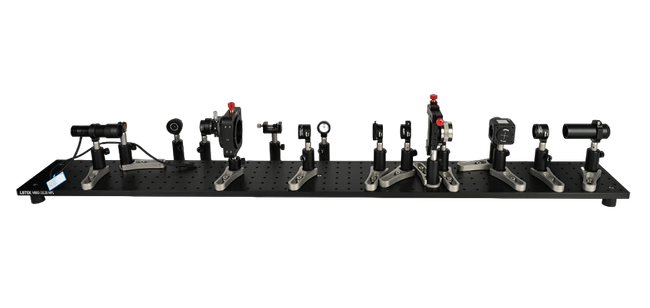

LB-FOP - учебный набор по Фурье-оптике

Учебная система по фурье-оптике LB-FOP представляет собой экспериментальную платформу для изучения обработки оптической информации в пространственно-частотной области. Система материализует абстрактные концепции, позволяя наблюдать и управлять пространственными частотами, формирующими изображение.

В основе системы лежит принцип Аббе. Согласно ему, формирование изображения в когерентном свете – это двухэтапный процесс:

1. Дифракция и разложение по частотам.
   Объект, освещенный плоской волной, действует как дифракционная решетка. В задней фокальной плоскости первой линзы формируется картина, представляющая собой фурье-спектр объекта – распределение его пространственных частот.

2. Интерференция и реконструкция.
   Эти дифрагированные волны интерферируют, формируя изображение в плоскости, сопряженной с объектом. Таким образом, линза выполняет прямое оптическое преобразование Фурье.

Фурье-преобразование и пространственные частоты

Фурье-преобразование – это математическая связь между пространственной (x,yx,y) и частотной (u,vu,v) областями. Объект f(x,y) представляется в виде суперпозиции синусоидальных решеток (пространственных гармоник) с определенными амплитудами и фазами. Низкие частоты (u,vu,v малы) соответствуют медленным изменениям (общий контур), высокие частоты – быстрым (детали, края). Линза физически осуществляет это преобразование.

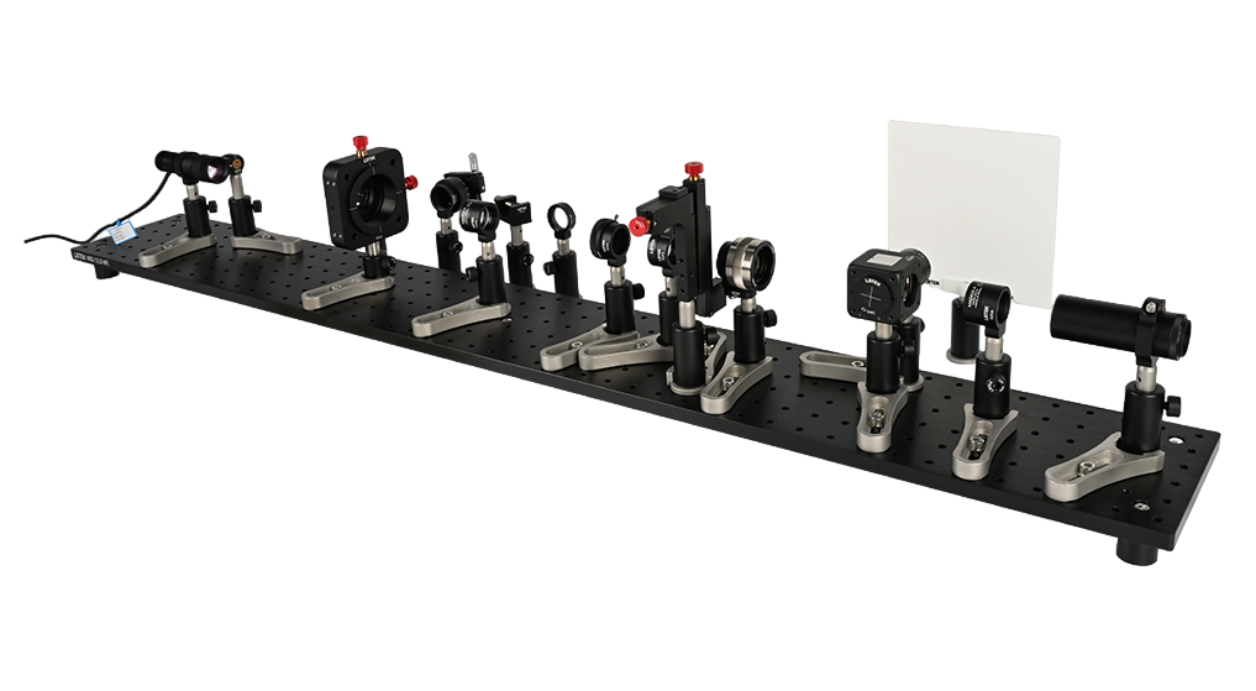

Демонстрационная схема эксперимента (преобразованием Фурье)

Дифракция и фурье-свойства линзы

Физическая основа – дифракция Фраунгофера. Её картина в дальней зоне является фурье-образом амплитудного пропускания объекта. Тонкая линза благодаря своей фазовой трансформации «сворачивает» бесконечность в свою фокальную плоскость, где и формируется фурье-спектр. Это делает линзу естественным, аналоговым «фурье-процессором».

Ключевой особенностью системы является реализация 4f-схемы – канонической конфигурации для оптической фильтрации. Две линзы с общей фокальной плоскостью образуют канал, где первая линза выполняет прямое, а вторая – обратное преобразование Фурье. В общей фокальной плоскости возможно манипулирование изображением путем пространственно-частотной фильтрации:

• Низкочастотный фильтр (малое отверстие) пропускает только низкие частоты, обеспечивая сглаживание изображения.

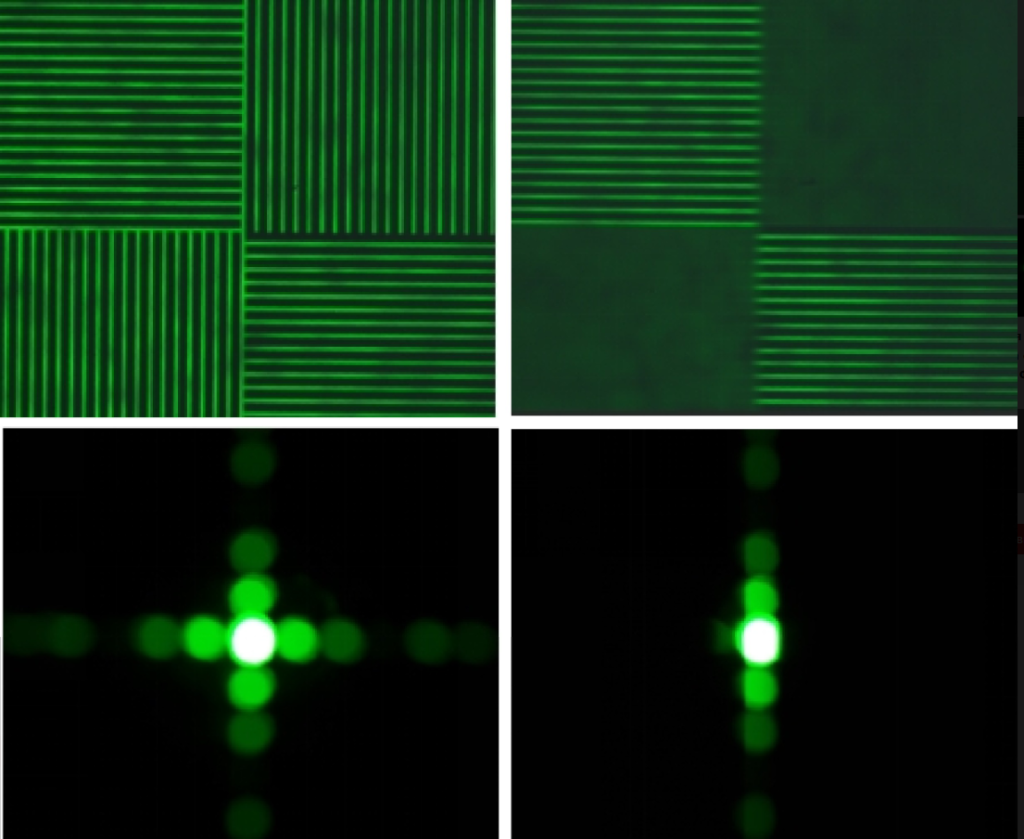

• Высокочастотный фильтр (непрозрачный центр) блокирует низкие частоты, приводя к выделению контуров.
• Направленный фильтр (щель) выделяет структуры определенной ориентации.

Преимуществом системы является использование осветителя Кёлера на базе светодиода с узкополосным фильтром. В отличие от лазерного источника, он обеспечивает равномерное, квазимонохроматическое и бессективное освещение, минимизируя интерференционные шумы и приближая условия к идеальной модели плоской волны.

Основные принципы Фурье-оптики

1. Принцип формирования изображения по Аббе

Принцип Аббе впервые установил прямую связь между «изображением» и «частотой». Он четко определяет, что качество конечного изображения целиком определяется тем, какие пространственно-частотные компоненты смогла собрать оптическая система. Если собраны только низкочастотные компоненты, изображение будет размытым, лишенным деталей. Если высокочастотные компоненты блокируются (например, слишком маленькой апертурой объектива), соответствующие мелкие детали объекта не будут видны. Это явление известно как дифракционный предел разрешения.

2. Оптическая фильтрация: оптимизация изображения через управление в частотной области

Оптическая фильтрация является прикладным аспектом Фурье-оптики. Используя свойство линзы выполнять преобразование Фурье, можно осуществлять «селекцию» спектра в фурье-плоскости, тем самым целенаправленно изменяя результирующее изображение. Оптическая фильтрация преодолевает ограничения прямого пространственного манипулирования изображением, предлагая физический способ его усиления, подавления шума и выделения признаков.

3. Дифракционный предел: связь частотных компонент и разрешающей способности

Основываясь на принципе Аббе, Фурье-оптика дает четкое определение «дифракционного предела» – фундаментального верхнего предела разрешающей способности классической оптической системы. Мелкие детали объекта соответствуют высоким пространственным частотам. Угол дифракции для этих высокочастотных компонент увеличивается с ростом пространственной частоты. Если этот угол превышает максимальный угол приема оптической системы (определяемый её числовой апертурой, NA), то данные высокочастотные компоненты не могут быть собраны системой, и соответствующие мелкие детали не будут видны в изображении.

Согласно критерию Рэлея, минимальное разрешаемое расстояние для оптической системы задается формулой:

где λ – длина волны, а NA=nsin⁡α – числовая апертура (n – показатель преломления среды, α — половина максимального угла приема объектива). Эта формула раскрывает зависимость: разрешающая способность повышается с уменьшением длины волны и увеличением числовой апертуры, что является теоретической основой для разработки высокоразрешающих микроскопов (иммерсионных, ультрафиолетовых и т.д.).

4. Осветитель Кёлера

Данная система реализует осветитель Кёлера для обеспечения равномерного освещения объекта. Принцип «двойного проецирования» позволяет устранить неоднородность самого источника света. Создаваемый близкий к идеальному монохроматический плоский волновой фронт является важным условием для точности фурье-преобразования и достоверности экспериментальных результатов, эффективно предотвращая искажения спектра из-за неравномерности освещения.

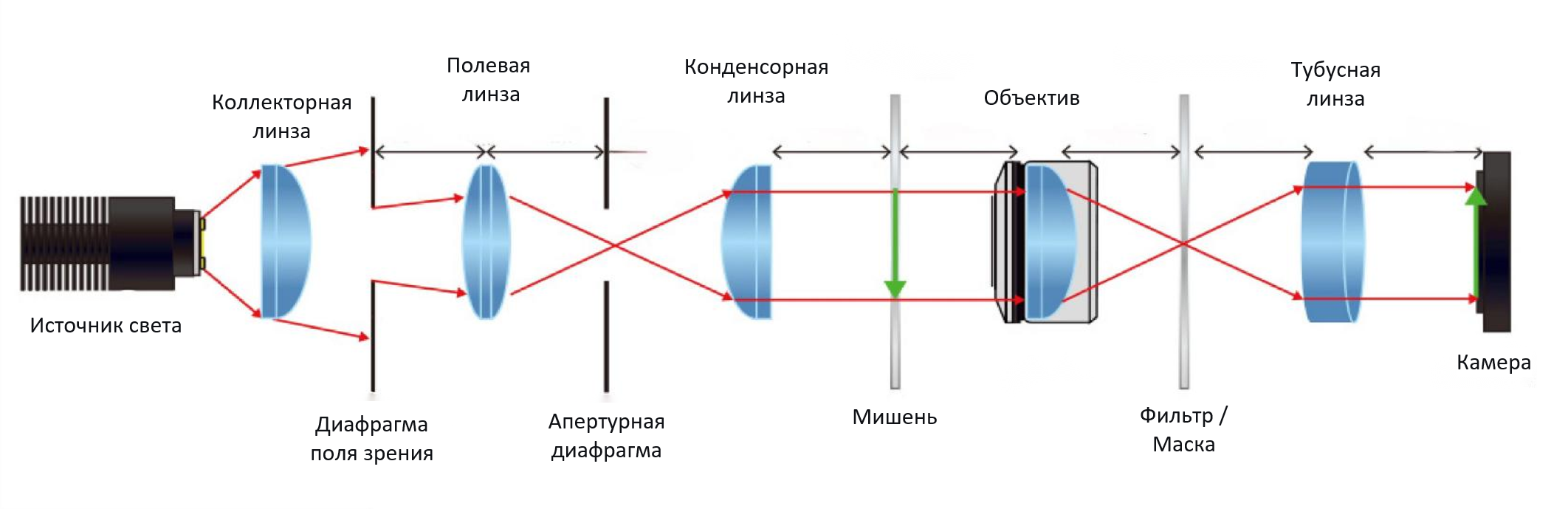

Оптическая схема осветителя Кёлера
