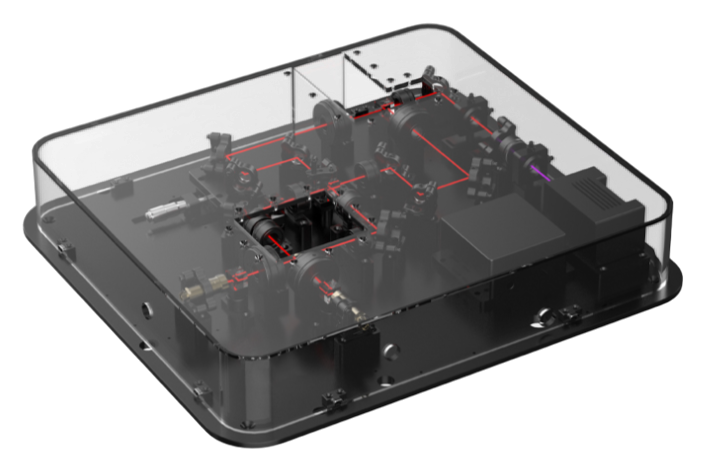

QCE-1 - система для обучения квантовым вычислениям
- Два модуля: экспериментальный модуль и модуль подсчёта числа фотонов и совпадений.
- Подготовка двухфотонных состояний в ходе процесса спонтанного параметрического рассеяния (СПР).
- Проведение реальных однокубитных и двухкубитных квантовых вычислений.
- Реализация алгоритма Дойча-Йожи.
Система QCE-1 представляет собой простую модель для оптических квантовых вычислений, которая помогает исследовать процесс подготовки состояний, ввода основных операций логических вентилей, а также изучить логические таблицы истинности и вероятностный характер результатов вычислений. В ходе экспериментов можно продемонстрировать возможности ускорения квантовых вычислений с помощью определенных квантовых алгоритмов.

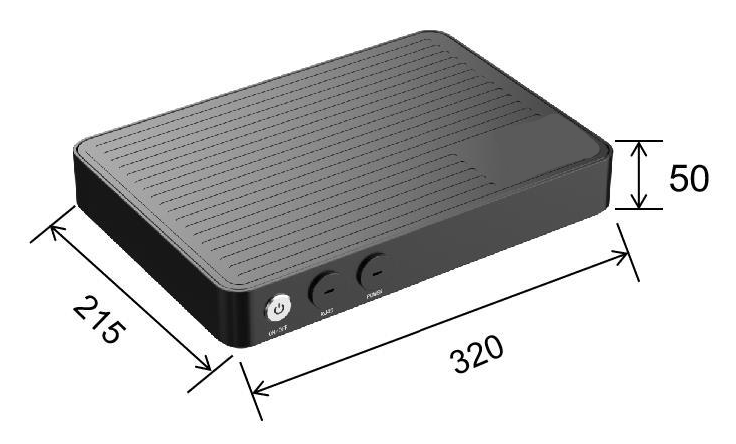

Система разделена на два модуля: экспериментальный модуль подготовки двухфотонного состояния, реализации логических вентилей алгоритма Дойча-Йожи и измерения квантового состояния, а также модуль подсчёта числа фотонов и совпадений. Сначала происходит преобразование части падающих фотонов в двухфотонные состояния благодаря процессу спонтанного параметрического рассеяния (СПР) в нелинейном кристалле BBO (бората бария). Затем реализуются четыре схемы из логических вентилей алгоритма Дойча-Йожи с помощью комбинации волновых пластин, поляризационных светоделителей и других линейных оптических элементов. Изменение угла поворота волновой пластины в сочетании с поляризационным светоделителем позволяет получить различные базисные вектора и провести ряд проекционных измерений, в результате чего и формируется выходное состояние.
Особенности:
- Компактные размеры.
- Проведение реальных однокубитных и двухкубитных квантовых вычислений.
- Высокая масштабируемость.
- Не требует специальных условий работы и расходов на эксплуатацию.

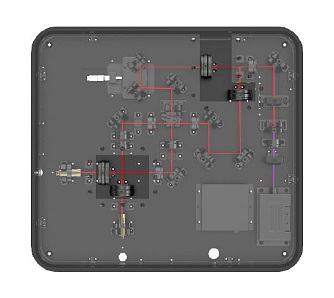

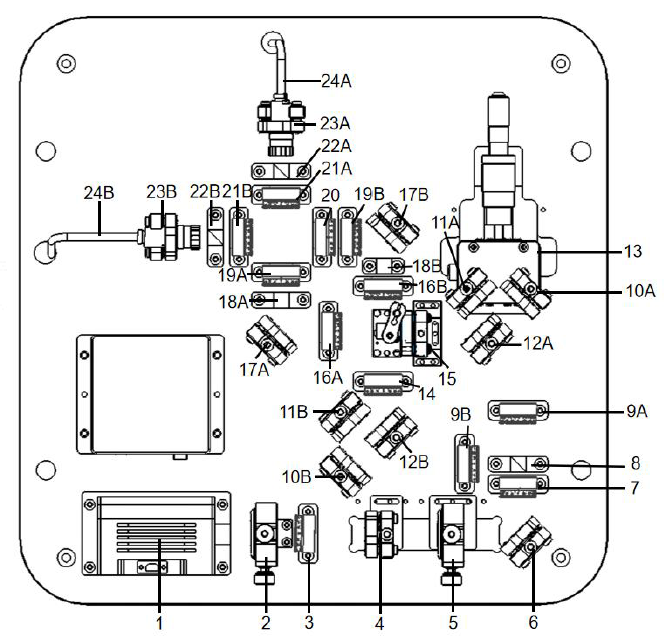

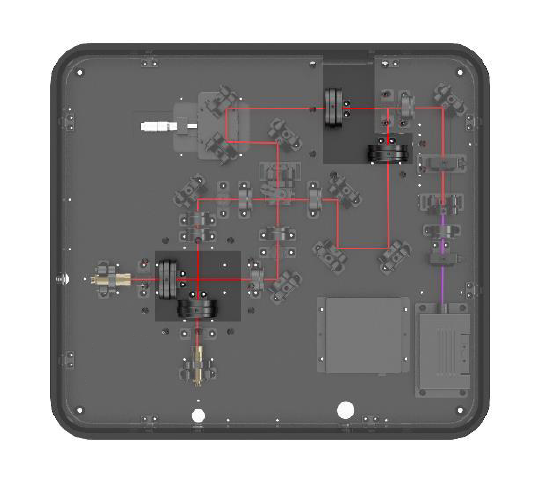

Схема экспериментальной установки:

1 – Полупроводниковый лазер (405 нм).
2 – Плосковыпуклая линза с фокусным расстоянием 50 мм (405 нм).
3 – Светофильтр (405 нм).
4 – Нелинейный кристалл бората бария (BBO).
5 – Плосковыпуклая линза с фокусным расстоянием 50 мм (810 нм).
6 – Плоское зеркало (810 нм).
7 – Светофильтр (810 нм).
8 – Поляризационного светоделитель (810 нм).
9A, 9B – Полуволновая пластина (810 нм).
10A, 10B, 11A, 11B, 12A, 12B – Плоское зеркало (810 нм).
13 – Линейный транслятор.
14 – Фазовая пластина на 22,5° (810 нм).
15 – Поляризационный светоделитель (810 нм).
16A, 16B – Фазовая пластина на 45° (810 нм).
17A, 17B – Плоское зеркало (810 нм).
18A, 18B – Поляризационный светоделитель (810 нм).
19A, 19B – Фазовая пластина на 45° (810 нм).
20, 21A, 21B – Полуволновая пластина (810 нм).
22A, 22B – Поляризационного светоделитель (810 нм).
23A – 24B – Система ввода излучения в оптическое волокно.
Параметр | Значение | Ед.измерения |
---|---|---|
Длина волны накачки | 405 ± 2 | нм |
Мощность источника излучения | ≥ 50 | мВт |
Потребляемая мощность | 24 | Вт |
Ширина спектральной линии | < 2 | нм |
Нелинейный кристалл | BBO | - |
Тип синхронизма | II | - |
Угол синхронизма (Θ) | 41,9 | ° |
Темновые отсчеты детектора | < 500 | имп/c |
Эффективность детектирования | ≥ 65 (для 810 нм) | % |
Временное окно подсчета числа совпадений | 12 | нс |
Контрастность интерференционной картины | > 3:1 | - |
- Приготовление двухфотонных состояний.
- Эксперименты с однокубитными квантовыми логическими вентилями.
- Эксперименты с квантовым логическим вентилем CNOT.
- Эксперименты по реализации алгоритма Дойча-Йожи.
