ROE-GA02 - учебный набор по машинному зрению
ROE-GA02 - учебный набор, предназначенный для изучения фундаментальных принципов машинного зрения.
- Изучение основных методов визуального контроля.
- Измерение параметров объектов.
- Освоение методов идентификации.
- Изучение принципов обработки и анализа изображений.
В основе машинного зрения лежат методы автоматизированной обработки и анализа изображений, получаемых с помощью оптических и электронных устройств. Бесконтактные визуальные методы обладают рядом преимуществ, включая высокую производительность и точность, что делает их востребованными в системах оперативного контроля качества промышленных изделий. Представленный учебно-экспериментальный набор разработан для студентов, изучающих оптоэлектронику, измерения и управление, машиностроение и автоматизацию, а также может быть использован в качестве практикума для специалистов смежных областей.
Учебный набор ROE-GA02 позволяет проводить экспериментальные исследования алгоритмов машинного зрения, включая методы бинаризации, фильтрации и обнаружения границ, а также алгоритмы распознавания образов и сопровождения цели. В ходе экспериментов изучаются различные технологии подсветки, методы калибровки камер (в том числе телецентрических) и подходы к измерению разрешающей способности оптических систем. Приобретённые навыки включают практическое применение методов оптического распознавания символов, распознавания QR-кодов и анализа качества изображений.

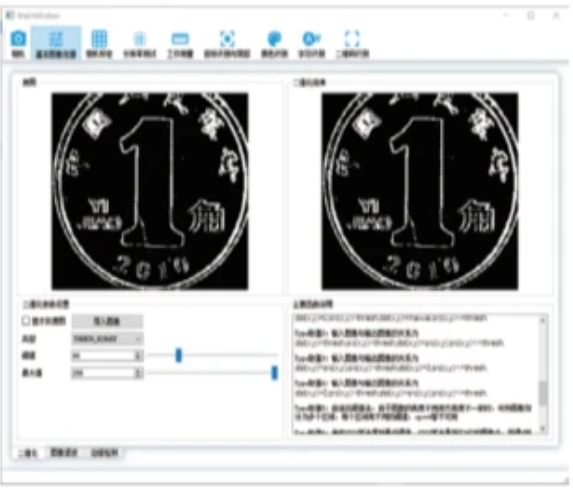

Программное обеспечение для распознавания и отслеживания целей
Программное обеспечение для распознавания символов
| Комплектующее | Характеристики |
|---|---|
| Источник света | |
| Поверхностный источник света |
Цвет: белый, синий, красный Площадь излучения: 100х100 мм Входное напряжение: 12 В Регулировка интенсивности, яркости света |
| Светодиодная лента |
Цвет: белый, синий, красный Площадь излучения: 222х25 мм Входное напряжение: 12 В Регулировка яркости |
| Кольцевой источник света |
Цвет: холодный белый Диаметр отверстия: 60 мм Рабочее расстояние: 75 мм Регулировка яркости |
| Объектив | |
| Телецентрический объектив |
Диапазон длин волны: 450-650 нм Фокусное расстояние: 110 мм Разрешение: - 0,3Х Размер сенсора: 2/3” |
| ZOOM-объектив |
Размер сенсора: 1/2” Фокусное расстояние: 4-10 мм Диафрагма: F1,6 |
| Детекторы | |
| CMOS камера |
Разрешение: 1280х1024 Тип сенсора: черно-белый Размер пикселя: 5,2х5,2 мкм Размер сенсора: 1/1,8″ |
| CMOS камера |
Разрешение: 752(H)x480(V) Тип сенсора: цветной Размер сенсора: 1/3″ Размер пикселя: 6х6 мкм |
| Механические компоненты | |
| Двухосеой позиционер |
Регулировка по оси Z: ±150мм Регулировка по оси Х: ±100мм Точность перемещения 0.1мм |
| Тестовые компоненты | |
| Калибровочная плата |
Хромированное покрытие Диаметр отверстия: 0,45 мм Расстояние между отверстиями: 1,5 мм Точность: ±0,5 мкм |
| Испытательная плата | Точность: ±0,5 мкм |
| Калибровочная плата для измерения бинокулярного зрения |
Размеры: 140х110 мм Размер отверстия: 3х6 мм Расстояние между отверстиями: 10 мм Материал: металлическая платина |
| Оптоволоконный позиционер | |
| Моторизированная поворотная платформа |
Тип двигателя: 28М Угловое перемещение вала: 0,9°/импульс Четырехскоростная регулировка Контроллер: USB-порт |
| Вращающаяся платформа | Диаметр: 60 мм |
- Изучение методов решения основных задач машинного зрения, таких как классификация, обнаружение объектов и сегментация изображений.
- Разработка экспериментальной системы машинного зрения, включающая выбор компонентов, настройку параметров и др.
- Измерение геометрических параметров объекта (длина, контур, площадь).
