YTR-6306 - учебный набор по рамановской спектроскопии
- Длина волны лазера 785 / 532 нм.
- Модульная конструкция.
- Высокое качество комплектующих.
- Управляющее программное обеспечение.
При взаимодействии монохроматического света с молекулами вещества, помимо рэлеевского рассеяния, происходит ещё один вид неупругого рассеяния — комбинационное рассеяние.
Интенсивность комбинационного рассеяния значительно слабее рэлеевского — на три-шесть порядков. Тем не менее, спектры комбинационного рассеяния могут быть эффективным инструментом для идентификации материалов. Это связано с наличием дополнительных спектральных линий, которые определяются молекулярным строением вещества.
Система YTR-6306 включает в себя многомодовый лазер с узкой шириной линии, работающий на длине волны 785 / 532 нм. Также в комплект входят микроспектрометр, зонд комбинационного рассеяния, ячейка для образцов и держатель.
Особенности:
- Модульная конструкция облегчает понимание и освоение принципов и компонентов систем рамановской спектроскопии.
- Компоненты системы разработаны и произведены в соответствии с промышленными и научными стандартами, что позволяет использовать их не только для экспериментального обучения, но и для научных исследований.
- Профессиональная ячейка для образцов и держатель для них обеспечивают удобство в эксплуатации.
- Профессиональное управляющее программное обеспечение, простое и легкодоступное в освоении.
Пример получаемых спектров:
Рамановский спектр четыреххлористого углерода
Комбинационный спектр этанола
Комплектация набора:
| Комплектующее | Характеристики | |
|---|---|---|

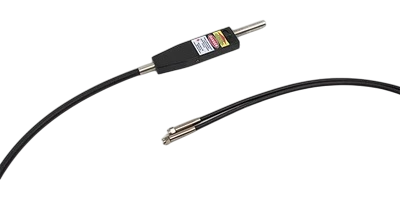

| Рамановский зонд | Спектральный диапазон 176 - 4000 см-1 | Спектральный диапазон 176 - 3500 см-1 |
| Длина волокна 100 см +30 см | ||
| Глубина отсечения фильтра OD6 | ||
| Рабочее расстояние 7,5 мм | ||
| Разъемы лазера и спектрометра SMA905 | ||
| Разъем детектора TA | ||

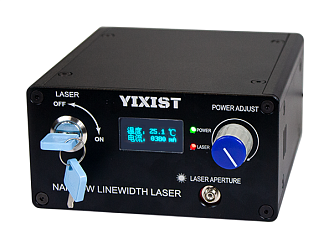

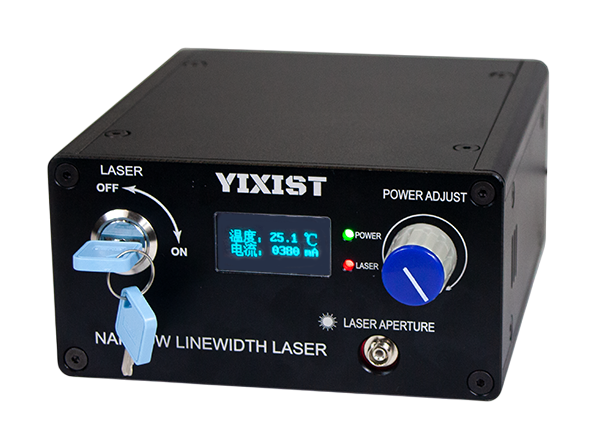

| Многомодовый лазер с узкой шириной линии | Длина волны 532 нм | Длина волны 785 нм |
| Мощность 100 МВт | Мощность 500 Вт | |
| Разъем SMA905 | ||
|
Высокочувствительный охлаждаемый УФ-БИК спектрометр
|
Диапазон длин волн 530-830 нм
|
Диапазон длин волн 780-1060 нм |
| ПЗС-матрица | ||
| Разрешение 1024×58 пикселей | ||
| Время интегрирования 8 мс - 3600 с | ||
| Разрядность АЦП 18 бит | ||
| Разрешение 0,8 нм | ||
| Щель 25 мкм | ||
| Решетка 1200 г/мм @ 600 нм | Решетка 1200 г/мм @ 850 нм | |
| Линза L02 | - | |
| Фильтр F08 | ||
|
Подставка для тестирования твердых образцов
|
Диапазон регулировки 0 - 130 мм | |
| Держатель для образцов комбинационного рассеяния | наличие | для жидких образцов, наличие |

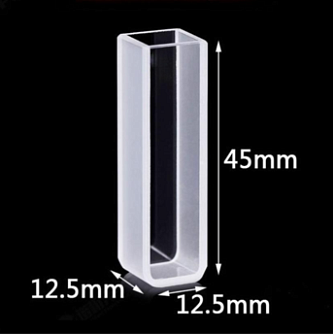

| Кварцевая кювета | Расстояние оптического пропускания 10 мм | |
| Вместимость 3,5 мл | ||
| Свет может проходить с четырех сторон | ||
| Обычно используется для флуоресценции | ||
| Устойчивость к кислотам и щелочам | ||
| Коэффициент пропускания > 83% | ||
- Изучение и освоение основных принципов метода рамановской спектроскопии.
- Построение и применение измерительной системы рамановской спектроскопии.
- Изучение методов измерения спектров комбинационного рассеяния света в растворе CCl4 и образцах этанола.
- Применение спектроскопии комбинационного рассеяния света для идентификации образцов пластмасс.
