AHWP25 - ахроматические полуволновые пластины

AHWP25 - ахроматические полуволновые пластины в оправе с апертурой 21,5 мм, линейными размерами Ø25,4×3,2 и величиной задержки λ/2.
  • Рабочая длина волны: 400 - 1100 нм.
  • Используется для отклонения направления поляризации линейно поляризованного света.
Производитель:  LBTEK

AHWP25 - ахроматические полуволновые пластины в оправе с апертурой 21,5 мм, линейными размерами Ø25,4×3,2 и величиной задержки λ/2.

1. Общее описание

Полимерная ахроматическая полуволновая пластина AHWP25 изготовлена из стеклянной подложки N-BK7 и жидкокристаллического полимера (ЖКП): три слоя пластин нулевого порядка расположены под определённым углом. Ориентация молекул жидкого кристалла в слое ЖКП совпадает с направлением быстрой оси. Слои накладываются друг на друга под заданным углом таким образом, чтобы создать общую ориентацию быстрой оси ахроматической волновой пластины. Общая величина задержки регулируется путём управления толщиной плёнки и относительным углом быстрой оси каждого слоя ЖКП.

Полимерные ахроматические полуволновые пластины предназначены для отклонения направления поляризации линейно поляризованного света. Они демонстрируют характеристики, близкие к параметрам полуволновых пластин нулевого порядка, позволяют использовать широкие углы падения света и обладают низкой чувствительностью к изменению длины волны и температуры. В отличие от обычных одноволновых волновых пластин, эти пластины не ограничены определенной рабочей длиной волны и могут изменять направление поляризации поляризованного света в пределах целого диапазона длин волн. По сравнению с ахроматическими волновыми пластинами из других материалов, они позволяют регулировать  длину волны, размер и форму подложки, а также обеспечивают возможность использования различных сверхбольших апертур. Таким образом, полимерные ахроматические волновые пластины имеют широкие перспективы применения в сложных приборах физической оптики, работающих в нескольких диапазонах длин волн и в широком спектре, таких как микроскопы со структурированной подсветкой и телескопы для измерения магнитного поля Солнца.

2. Внешний вид и конструкция

Полимерная ахроматическая полуволновая пластина диаметром 1 дюйм устанавливается в стандартный корпус SM1. На его поверхность нанесена маркировка модели изделия, значения коэффициента замедления и применимого диапазона. Линии на торце корпуса совпадают с направлением быстрой оси волновой пластины, что позволяет пользователям быстро определять параметры изделия, отлаживать компоненты и использовать их в оптической системе.

3. Принцип действия

Принцип действия жидкокристаллических полимерных волновых пластин основан на эффекте двулучепреломления жидкокристаллических полимеров (ЖКП). Падающий свет проходит через волновую пластину и формирует два преломленных луча (o-луч и e-луч). Разные показатели преломления этих двух лучей создают разность фаз, тем самым изменяя направление или состояние поляризации падающего света. Согласно формуле δ = 2πΔnd/λ, при постоянной разности показателей преломления Δn (Δn = no-ne) для одного и того же материала и постоянной толщине ЖКП-пленки d фазовая задержка будет различной на разных длинах волн, что делает обычные волновые пластины непригодными для приложений с широким спектральным диапазоном. Поэтому для использования на широкой полосе длин волн более подходящими являются ахроматические волновые пластины из жидкокристаллических полимеров.

Условия создания ахроматической волновой пластины из одного и того же двулучепреломляющего материала следующие:

1. Используется нечетное количество волновых пластин;

2.  фазовая задержка центральной волновой пластины на центральной длине волны равна π;

 3. задержка волновых пластин по обе стороны от центральной волновой пластины выровнена по направлению быстрой оси, при этом с центральная волновая пластина выступает в качестве оси симметрии.

Основываясь на этом принципе, жидкокристаллические полимерные ахроматические волновые пластины LBTEK изготавливаются из трех слоев жидкокристаллических полимерных волновых пластин, расположенных под определенным углом. Быстрые оси молекул жидкого кристалла в верхнем и нижнем слоях направлены в одну сторону, в то время как быстрые оси молекул жидкого кристалла в среднем слое отклонены на определенный угол. Управляя величиной задержки каждого слоя пленки и углом отклонения быстрой оси центрального слоя, можно добиться ахроматизма в требуемой полосе.

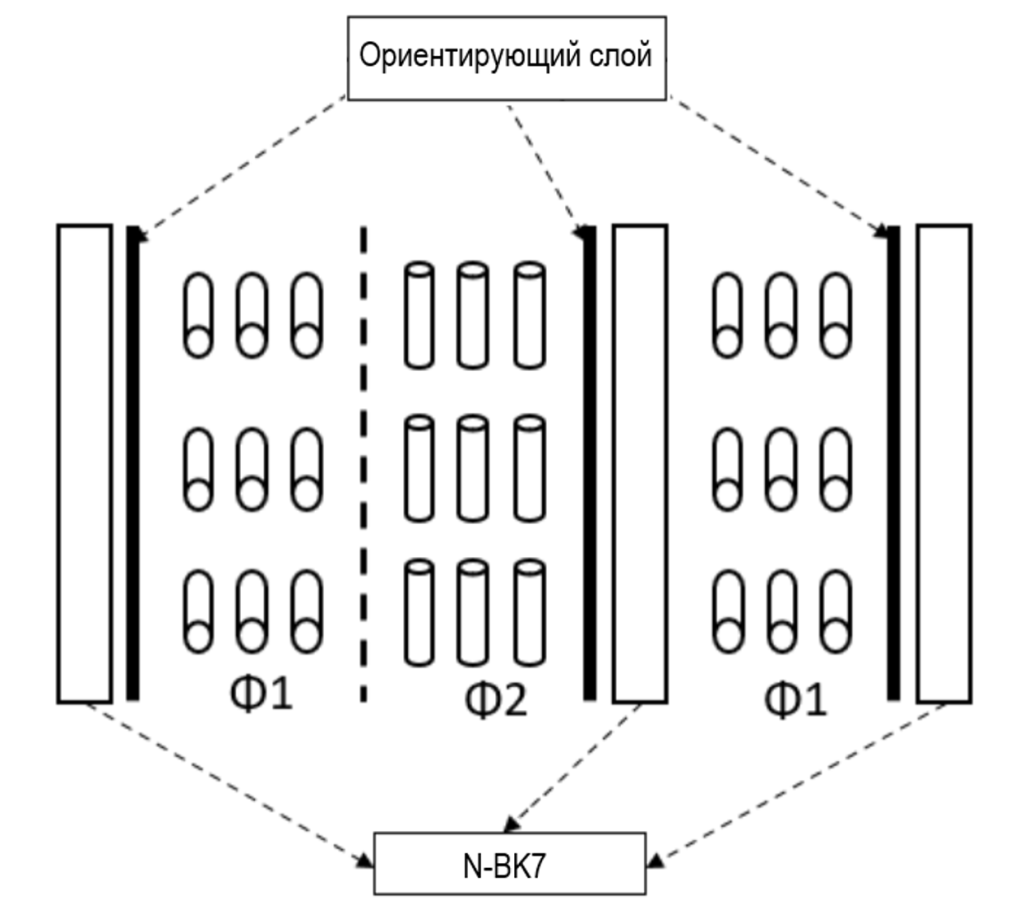

Принципиальная схема строения полимерной ахроматической волновой пластины



4. Принцип изменения поляризации

Полимерные ахроматические полуволновые пластины AHWP предназначены для отклонения направления поляризации линейно поляризованного света в определённом диапазоне длин волн. Их принцип действия идентичен принципу действия обыкновенных полуволновых пластин: когда направление поляризации падающего на пластину линейно поляризованного света находится под углом θ к быстрой оси пластины, он отклоняется на угол 2θ к быстрой оси после выхода из AHWP.

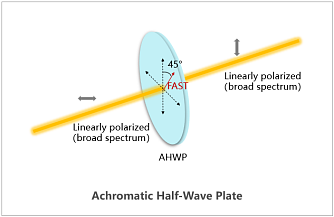

Схема модуляции состояния поляризации полимерной ахроматической полуволновой пластиной


Для обеспечения оптимальной точности и производительности затухания пластина используется при нормальном падении.

При отклонении падающего света от нормали толщина пленки, на которую попадает свет, будет отличной от расчетной, что приведет к изменению параметров затухания. Погрешность затухания волновой пластины находится в допустимом диапазоне для падающего света под углами ±15°к нормали.

Параметр Значение Ед. измерения
Модель AHWP25-VIS-A-M AHWP25-SNIR-A-M AHWP25-LNIR-A-M
Длина волны 400 - 700 600 - 800 700 - 1100 нм
Материал N-BK7
Диаметр 25,4 мм
Толщина 3,0 мм
Монтажная резьба SM1
Допуск по диаметру ±0,1 мм
Равномерность задержки ±5 нм
Задержка λ/2
Покрытие Ravg<0,5% (угол падения 0°)
Апертура 21,5 мм
Отклонение проходящего света <10 угловых секунд
Качество поверхности 60/40 царапин/сколов
Разница в волновом фронте (@ 633 нм) λ/2
Рабочая температура -20 ~ 80
Коэффициент пропускания >70 % при 400 ~ 430 нм
>85 % при 430 ~ 520 нм
>96 % при 520 ~ 700 нм
>95% >94%

  • Научные исследования.
  • Оптическая связь.
  • Материаловедение.
  • Микроскопия.
  • Лазерные системы.
  • Дистанционное зондирование.

Модель Описание
AHWP25-VIS-A-M Ахроматическая полуволновая пластина, длина волны 400 - 700 нм, апертура Ø21,5 мм.
AHWP25-VNIR-A-M Ахроматическая полуволновая пластина, длина волны 600 - 800 нм, апертура Ø21,5 мм.
AHWP25-SNIR-A-M Ахроматическая полуволновая пластина, длина волны 700 - 1100 нм, апертура Ø21,5 мм.
