HWPSM05 - полуволновые пластины нулевого порядка с резьбой SM05

  • Материал: кварцевое стекло.
  • Конструкция пластин подразумевает применение в системах с высокой мощностью.
  • Длина волны 266 - 1550 нм.
  • Световая апертура 10 мм.
Производитель:  LBTEK

Волновые пластины нулевого порядка с резьбой SM05 HWPSM05 состоят из двух кварцевых пластин с воздушным зазором между ними. Быстрые оси двух кварцевых волновых пластин перпендикулярны друг другу, а разность фаз между ними составляет π. Волновые пластины предустановлены в черном анодированном кронштейне для простоты интеграции в оптическую систему и использования.

Волновая пластина с резьбой SM05 установлена в черном анодированном корпусе объектива SM05-8A. На торце корпуса выгравирована линия, указывающая направление оси вращения направления поляризации, на корпус также нанесена информация о модели волновой пластины, величине задержки и длине волны. Эту волновую пластину можно соединять с другими компонентами с помощью внутренней и внешней резьбы SM05. На нашем сайте представлен выбор моделей волновых пластин нулевого порядка с резьбой SM05 диаметром 17,8 мм для длин волн 266 - 1550 нм.

Механизм генерации обыкновенного и необыкновенного лучей в двулучепреломляющем кристалле.

Волна света, поляризованная в различных направлениях, проходит через двулучепреломляющий материал. Согласно закону Снеллиуса, когда свет, поляризованный в одном направлении (обыкновенный луч, o-луч), падает на поверхность кристалла, он генерирует преломленный луч в том же направлении. В этом случае преломленный луч имеет одинаковую скорость света во всех направлениях. Его поляризация перпендикулярна оптической оси кристалла, а распространение происходит с постоянной скоростью, независимо от направления. Его показатель преломления равен n₀.

Другая часть поляризованного света - необыкновенный луч (e-луч) - ведет себя иначе. Его поляризация параллельна оптической оси кристалла. Скорость распространения и, соответственно, показатель преломления такого луча зависят от направления по отношению к оптической оси. Его скорость может быть выше или ниже скорости o-луча, а показатель преломления nₑ варьируется от n₀ до другого предельного значения, в зависимости от кристаллической структуры. О- и e-лучи являются ортогонально поляризованными:

Схема двойного лучепреломления в кристалле

О- и e-лучи, взаимодействуя друг с другом, генерируют относительную разность фаз, которая зависит от скорости света двух лучей и разности расстояний, которые они проходят. Кристаллы с осью, для которых показатель преломления для лучей с быстрой осью (nₑ < n₀) меньше, чем для лучей с медленной осью (o-луч) (т.е. свет в направлении быстрой оси проходит быстрее), называют отрицательными одноосными кристаллами. Кристаллы с осью, для которых nₑ > n₀, называют положительными одноосными кристаллами. Когда обыкновенный луч падает на кристалл, генерируется e-луч, но разделение лучей не происходит, и разности фаз не возникает:

,

где d — толщина кристалла в направлении распространения света, перпендикулярном поверхности, λ - длина волны света.

Волновые пластины используют указанные выше характеристики двулучепреломляющих кристаллов для создания определённой разности фаз падающего света. Разность фаз равна 2(m+1/2)π, 2(m+1/4)π, где m — натуральное число; при m=0 волновая пластина имеет нулевой порядок.

Общая задержка фазы составляет △δ:

,

где dA и dB — толщины первой и второй кварцевых волновых пластин соответственно.

Если выполняется условие

,

то общая фазовая задержка △δ = n, что соответствует кварцевой полуволновой пластине нулевого порядка.

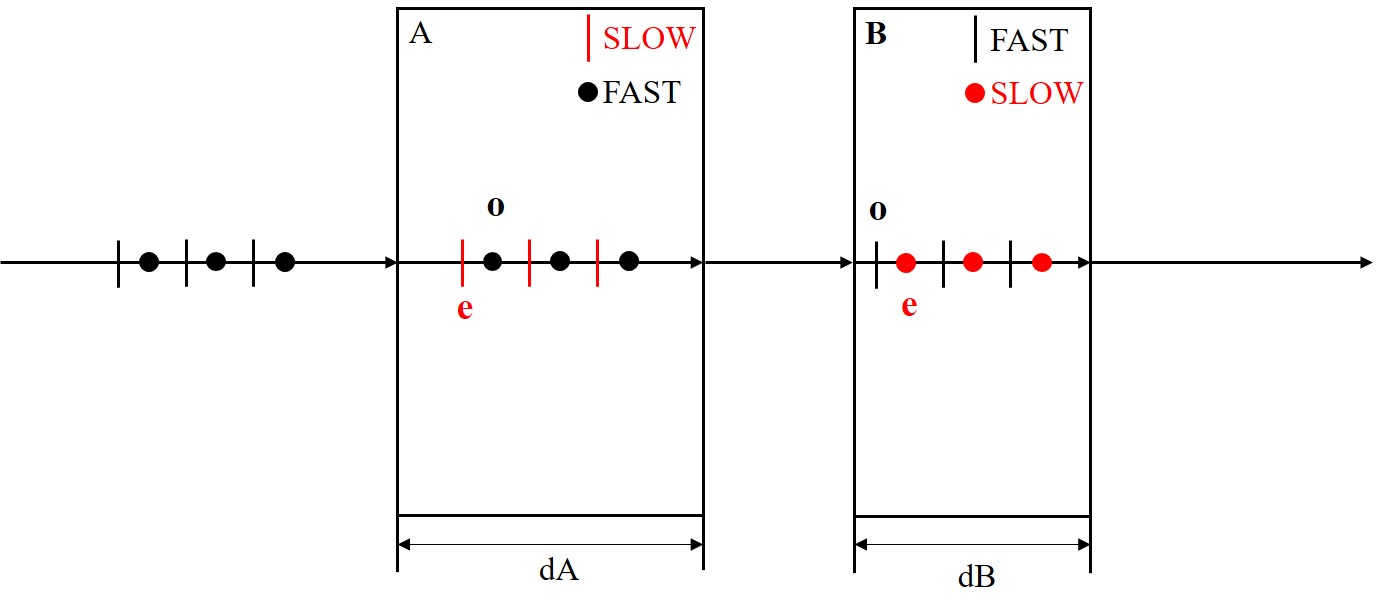

Кварцевая полуволновая пластина нулевого порядка

Вращение в направлении поляризации полуволновой пластины.

Полуволновая пластина используется для изменения направления поляризации линейно поляризованного света.

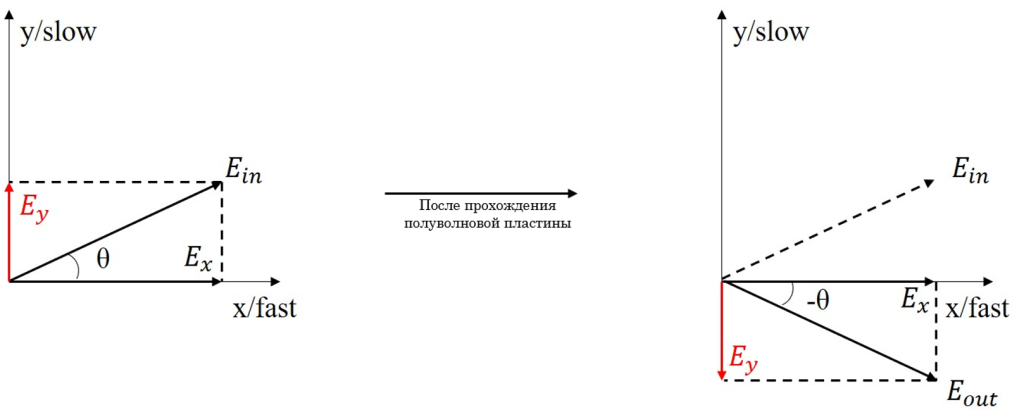

Схема вращения направления поляризации при прохождении полуволновой пластины

Как показано на рисунке выше, ориентируем быструю ось волновой пластины по оси x, а медленную ось - по оси y. Линейно поляризованный свет падает вертикально вдоль оси z, амплитуда равна A, а угол между направлением поляризации и осью х равен θ. Падающий свет распадается на две квадратурные составляющие, поляризованные вдоль оси x и вдоль оси y.

Здесь  и  представляют собой единичные векторы вдоль положительного направления оси x, Acosθ и Asinθ - единичные векторы вдоль положительного направления оси y, Ex и Ey соответственно представляют две составляющие амплитуды напряженности электрического поля. Параметры поля после прохождения полуволновой пластины:

,

где  представляет собой единичный вектор в отрицательном направлении оси y. Угол между полученным световым вектором и осью х равен . После прохождения через полуволновую пластину направление колебаний поляризованного света исходящего луча будет повернуто на угол 2φ в направлении оси х волновой пластины.

Общие параметры:

Параметр Значение Ед. измерения
Материал кварц
Диаметр оправы 17,8 мм
Допуск по диаметру +0,0/-0,1 мм
Толщина 11,3 мм
Монтажная резьба SM05-8A
Покрытие V-образная просветляющая мембрана
Просветляющее покрытие Ravg<0,25%a (угол падения 6°, с одной стороны)
Задержка λ/2
Качество поверхности 20/10 царапин/сколов
Точность измерения задержки ±λ/300
Разница в волновом фронте передачи (при 633 нм) λ/8
Параллельность поверхностей <10 угловых секунд

Стандартные параметры моделей:

Модель пластины Длина волны (нм)  Диаметр (мм) Апертура (мм)
HWPSM05-266B 266 12,7 10
HWPSM05-355B 355 12,7 10
HWPSM05-405B 405 12,7 10
HWPSM05-442B 442 12,7 10
HWPSM05-480B 480 12,7 10
HWPSM05-532B 532 12,7 10
HWPSM05-633B 633 12,7 10
HWPSM05-780B 780 12,7 10
HWPSM05-808B 808 12,7 10
HWPSM05-830B 830 12,7 10
HWPSM05-980B 980 12,7 10
HWPSM05-1030B 1030 12,7 10
HWPSM05-1064B 1064 12,7 10
HWPSM05-1550B 1550 12,7 10

  • Научные исследования и разработки.
  • Оптическая связь.
  • Оптическая микроскопия.
  • Оптические измерения и метрология.
  • Полупроводниковая промышленность.
  • Астрономия.
  • Оптическая обработка информации.
  • Медицина и биология.
  • Сенсорные системы.

Модель Описание
HWPSM05-266B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 266 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-355B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 355 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-405B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 405 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-442B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 442 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-480B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 480 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-532B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 532 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-633B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 633 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-780B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 780 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-808B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 808 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-830B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 830 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-980B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 980 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-1030B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 1030 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-1064B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 1064 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
HWPSM05-1550B Полуволновая пластина нулевого порядка с монтажной резьбой SM05. Рабочая длина волны 1550 нм. Диаметр 12,7 мм. Апертура Ø10,0 мм.
