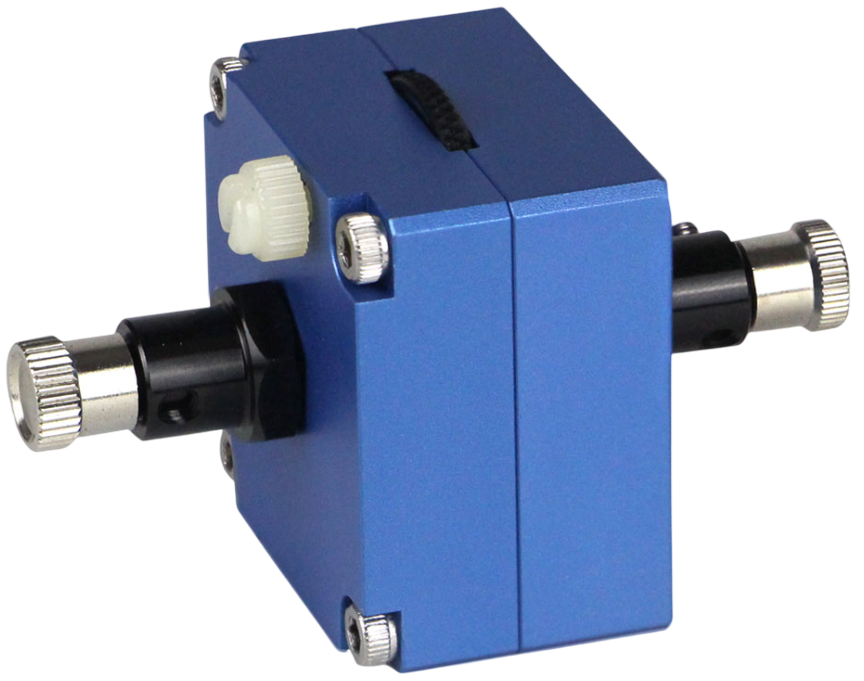

LBFVA-UV - регулируемый оптический аттенюатор

  • Диапазон длин волн: от 185 до 2500 нм.
  • Тип интерфейса: SMA905.
  • Диапазон ручной регулировки щели: 0–100%.
Производитель:  LBTEK

Регулируемый оптический аттенюатор LBFVA-UV предназначен для управления световым потоком между оптоволоконными выходами. Устройство оснащено регулируемой щелью, размещённой между двумя коллимирующими линзами LB74UV, которая позволяет изменять количество проходящего света. Принцип работы следующий: падающий свет сначала проходит первую коллимирующую линзу, затем световой поток регулируется при помощи щели, после чего он снова собирается второй линзой и поступает в выходное волокно.

Подключение к оптоволокну осуществляется через интерфейс SMA905, что обеспечивает стабильную работу в диапазоне длин волн от 185 до 2500 нм. После подключения оптоволокна расстояние между торцом оптоволокна и линзой можно отрегулировать с помощью установочного винта с максимальным ходом до 5 мм. Затухание настраивается с помощью механического колеса, позволяющего плавно регулировать ослабление светового излучения от 0% до 100%. После установки желаемого уровня освещенности колесо можно зафиксировать боковым пластиковым винтом M3.

Параметр Значение Ед. измерения
Материал Анодированный алюминий черного/синего цвета
Диапазон длин волн От 185 до 2500 нм
Тип интерфейса SMA905
Способ регулировки Ручная
Диапазон регулировки От 0 до 100 %
Вес 100 г
Размеры 40 × 40 × 50 мм


Модель Описание
LBFVA-UV Регулируемый оптический аттенюатор. Диапазон длин волн: от 185 до 2500 нм. Тип интерфейса: SMA905. Диапазон ручной регулировки щели: 0–100%.
