D-SS-12-T - волоконно-оптические линии задержки СВЧ сигналов

  • Полоса пропускания: до 12 ГГц
  • Время задержки: 0,01 - 150 мкс
  • Высокий динамический диапазон
  • Широкий диапазон температур: -55 - 85 °C
  • Низкая амплитуда отклика
Узнать цену

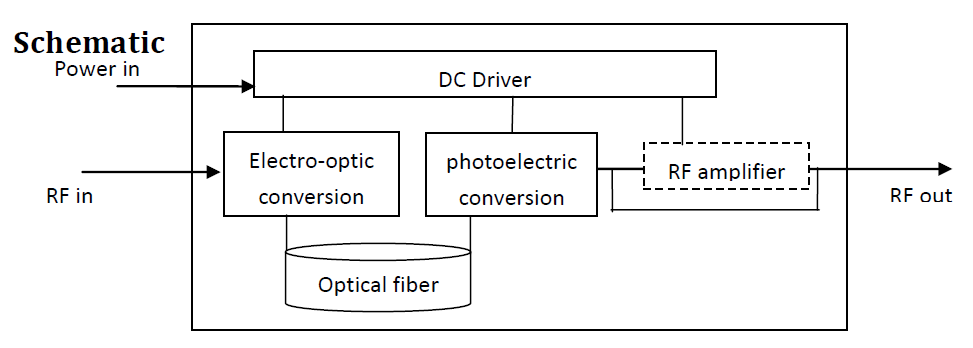

Оптоволоконная линия задержки (оптический симулятор) серии D-SS-12-T обеспечивает высокую производительность при тестировании радаров, обработке сигналов, фазированных антенных решетках, имитации антенн и тестировании фазового шума. Данная линия задержки эффективно работает во всех частотных диапазонах S/C/X/Ku с минимальными вносимыми потерями, широким динамическим диапазоном, надежной электромагнитной изоляцией.

Особенности:

  • Полоса пропускания: до 12 ГГц
  • Время задержки 0,01 - 150 мкс
  • Высокий динамический диапазон
  • Применение в широком диапазоне температур
  • Низкая амплитуда отклика

Параметр
Значение Ед. измерения
Мин. Тип. Макс.
Диапазон частот 1 - 12 ГГц
Неравномерность амплитудной характеристики - ±2 ±2,5 дБ
Время задержки 0,01 - 150 мкс
Погрешность задержки сигнала -5 - +5 ‰

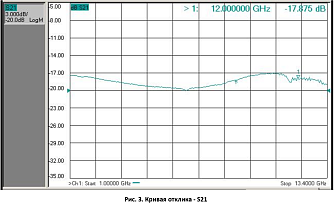

Вносимые потери 0 20 30 дБ

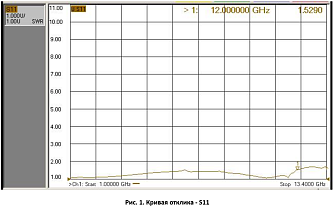

Вход VSWR - 1,8 2,2 -
Выход VSWR - 1,8 2,2 -
Импеданс - 50 - Ом
Входная децибельная компрессия на 1 дБ - 13 17 дБм
Подавление шума 60 - - дБн
Коэффициент шума - 45 55 дБ
Рабочий диапазон температур -55 - 85 °C
Температура хранения -55 - 85 °C
Зависимость времени задержки от температуры - - 7 ppm/°C
Зависимость вносимых потерь от температуры - 2 4 %/°C



Параметр Значение Ед. измерения
Наименование модели D-SS-12-T-G   D-SS-12-T-P
Время задержки 8 20 35 50 60 80                     8 35 60 80 110 150 мкс
Длина оптической линии 37 52 70 85 98 120   20 47 60 70 85 105 мм
Тип корпуса Стандарт   Компактный

  • Тестирование/калибровка радаров
  • Обработка сигналов
  • Радиоэлектронная борьба
  • Фазированная антенная решетка
  • Моделирование антенн

Модель Описание
D-SS-12-T-G-I Оптоволоконная линия задержки, 1 - 12 ГГц,  -20 - 70 ℃, стандартный корпус
D-SS-12-T-G-M Оптоволоконная линия задержки, 1 - 12 ГГц, -40 - 70 ℃, стандартный корпус
D-SS-12-T-G-S Оптоволоконная линия задержки, 1 - 12 ГГц, -55 - 85 ℃, стандартный корпус
D-SS-12-T-P-I Оптоволоконная линия задержки, 1 - 12 ГГц,  -20 - 70 ℃, компактный корпус
D-SS-12-T-P-M Оптоволоконная линия задержки, 1 - 12 ГГц, -40 - 70 ℃, компактный корпус
D-SS-12-T-P-S Оптоволоконная линия задержки, 1 - 12 ГГц, -55 - 85 ℃, компактный корпус
