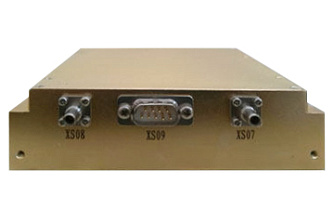

DS-HAP - амплитудно-фазовая волоконно-оптическая линия задержки СВЧ сигнала
- Диапазон частот от 9 до 10 ГГц
- Время задержки 0 / 2 / 4 мкс.
- Высокий динамический диапазон.
- Широкий диапазон рабочих температур -40 - +70°С.
DS-HAP - это серия волоконно-оптических линий задержки с высокой стабильностью амплитуды и фазы сигнала. Устройства данной серии широко применяются в тестировании активных радаров и демонстрируют высокую эффективность во всем диапазоне P~Ku. Даже при значительной температурной нагрузке показатели амплитуды и фазы имеют краткосрочную стабильность, долговременную повторяемость и согласованность каналов, что особенно важно для точных измерений. В результате линии задержки серии DS-HAP являются наиболее оптимальным выбором для высокоточных радиолокационных измерений и тестирования сложных сигналов. Устройства могут быть изготовлены в соответствии с требованиями (уровень задержки сигнала, форм-фактор и пр. могут быть выполнены по запросу).
Особенности:
- Амплитудно-фазовая стабильность.
- Высокая повторяемость в течении длительного времени.
- Согласованность каналов.
- Высокий динамический диапазон.
- Широкий рабочий температурный диапазон -40 - +70°С.
|
Параметр
|
Мин.
|
Тип. | Макс. |
Ед. измерения
|
|
|---|---|---|---|---|---|
| Диапазон частот | 9 | - | 10 | ГГц | |
| Неравномерность амплитудной характеристики | - | ±0,5 |
±0,75 |
дБ | |
|
Флуктуации фазы в полосе частот |
- |
±3 |
±5 | ° | |
| Точка компрессии 1 дБ входного сигнала | - | +10 | - | дБм | |
| Коэффициент усиления | -2 | 0 | 2 | дБ | |
| Время задержки сигнала | 0 / 2 / 4 | мкс | |||
| Точность задержки сигнала | - | 30 | 50 | нс | |
| Кратковременная стабильность усиления | - |
±0,1 |
±0,2 | дБ | |
|
Согласованность амплитуды при одном и том же значении задержки |
- | 1 | - | дБ | |
|
Согласованность задержки при одном и том же значении задержки |
- | 2 | - | нс | |
|
Диапазон рабочих температур |
-40 | - | +70 | °C | |
| Диапазон температур хранения | -55 | - | +85 | °C | |
- Тестирование/калибровка радаров.
- Обработка сигналов.
- Радиоэлектронная борьба (РЭБ).
- Фазированные антенные решетки.
- Моделирование антенн.
