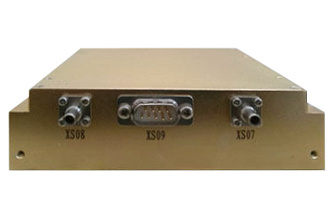

DS-LNF - симулятор передачи СВЧ сигнала по оптическому волокну с низкими шумами
- Диапазон частот от 2 до 40 ГГц
- Время задержки 20 мкс.
- Низкий уровень шума
- Компактный размер.
- Широкий диапазон рабочих температур -40 - +70°С.
DS-LNF - это серия симуляторов передачи СВЧ сигнала по оптическому волокну с с улучшенными характеристиками коэффициента шума. Низкий уровень шума достигается за счет использования в производстве передовых технологий радиофотоники, таких как высокостабильный DC источник с контролем мощности излучения, контроллер рабочей точки для ЭОМ и широкополосный приемник с высоким уровнем насыщения. Благодаря этому устройства серии DS-LNF являются более оптимальным выбором для ряда задач по сравнению с традиционными волоконно-оптическими линиями задержки СВЧ сигналов или оптическими симуляторами 10~20 дБ.
Симуляторы передачи сигнала серии DS-LNF могут быть изготовлены в соответствии с требованиями (уровень задержки сигнала, форм-фактор и пр. могут быть выполнены по запросу) и могут эффективно работать во всем частотном диапазоне P~Ka.
Особенности:
- Низкий уровень шума.
- Широкая полоса пропускания.
- Компактный размер.
- Широкий рабочий температурный диапазон.
- Широкополосный прием с высоким уровнем насыщения.
|
Параметр
|
Мин.
|
Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Диапазон частот | 2 | - | 18 | ГГц |
| Неравномерность амплитудной характеристики | - | ±1,5 | ±2 | дБ |
| Время задержки сигнала | - | 20 | - | мкс |
| Точность задержки сигнала | -5 | - | +5 | ‰ |
|
Вносимые потери |
0 | 30 | 35 | дБ |
| КСВН на входе | - | 1,5 | 2 | - |
| КСВН на выходе | - | 1,5 | 2 | - |
| Сопротивление | - | 50 | - | Ом |
| Точка компрессии 1 дБ входного сигнала | - | +15 | +18 | дБм |
|
Коэффициент шума |
- | 35 | 40 | дБ |
| Диапазон рабочих температур | -40 | - | +70 | °C |
| Диапазон температур хранения | -55 | - | +85 | °C |
|
Параметр
|
Мин.
|
Тип. | Макс. | Ед. измерения |
|---|---|---|---|---|
| Диапазон частот | 18 | - | 40 | ГГц |
| Неравномерность амплитудной характеристики | - | ±2 | ±2 | дБ |
| Время задержки сигнала | - | 20 | - | мкс |
| Точность задержки сигнала | -5 | - | +5 | ‰ |
|
Вносимые потери |
0 | 35 | 40 | дБ |
| КСВН на входе | - | 2 | 2,2 | - |
| КСВН на выходе | - | 2 | 2,2 | - |
| Сопротивление | - | 50 | - | Ом |
| Точка компрессии 1 дБ входного сигнала | - | +15 | +18 | дБм |
|
Коэффициент шума |
- | 38 | 45 | дБ |
| Диапазон рабочих температур | -40 | - | +70 | °C |
| Диапазон температур хранения | -55 | - | +85 | °C |
- Тестирование/калибровка радаров.
- Обработка сигналов.
- Радиоэлектронная борьба (РЭБ).
- Фазированные антенные решетки.
- Моделирование антенн.
