NY062 - регулируемая СВЧ линия задержки
- Диапазон частот 17 - 40 ГГц.
- Время задержки 0,25 - 400 мкс.
- Шаг задержки 0,25 мкс
- Диапазон температур -10 - 35 ℃.
- Неравномерность амплитуды ± 2 дБ.

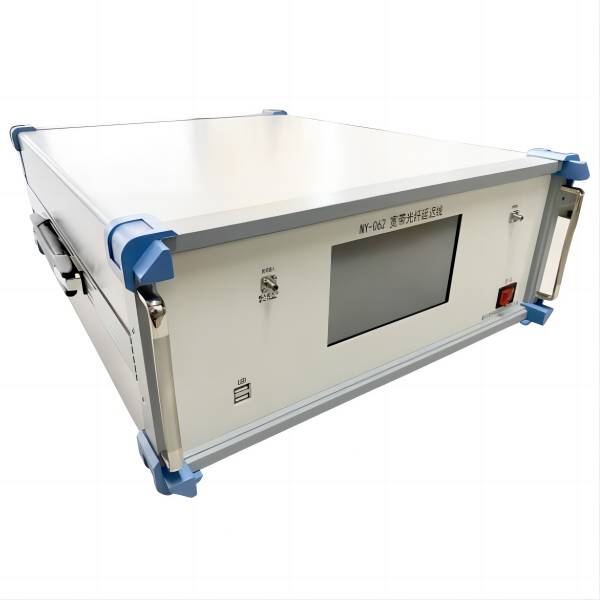

Регулируемая СВЧ линия задержки серии NY062 состоит из высокомощного модуля электрооптического преобразования, модуля электрооптической модуляции, оптоволоконного модуля задержки сигнала, модуля фотоэлектрического преобразования, системы управления задержкой, а также имеет сенсорный экран, систему сетевого дистанционного управления, РЧ интерфейса ввода/вывода и т.д.
Основная функция прибора заключается в задержке СВЧ сигнала в диапазоне от 17 до 40 ГГц, принимаемого радаром (необходимая задержка сигнала может быть установлена на сенсорном экране NY062). СВЧ сигнал проходит через Э/О преобразование, линию оптической задержки, О/Э преобразование и согласованное усиление.
Благодаря естественной помехоустойчивости ВОЛС, можно избежать вмешательства внешних воздействий на линию и получить опорный сигнал, который наиболее близок к передаваемому сигналу радара, тем самым точно калибруя систему.
Особенности:
- Регулируемая задержка.
- Высокая точность шага задержки.
- Низкий уровень искажения сигнала.
- Широкий диапазон частот от 17 до 40 ГГц.
|
Параметр
|
Значение | Ед. измерения | ||
|---|---|---|---|---|
| Мин. | Тип. | Макс. | ||
| Диапазон частот | 17 | - | 40 | ГГц |

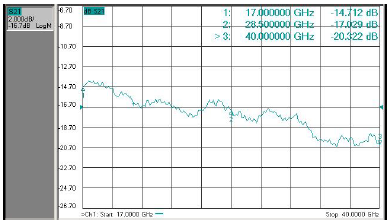

| Неравномерность амплитудной характеристики | - |
- |
2 | дБ |
| Время задержки | 0,25 | - | 400 | мкс |
| Время шага задержки | - | 0,25 | - | мкс |
| Точность задержки сигнала | - | - | 0,05 | % |
| Вносимые потери | - | - | 40 | дБ |
|
Колебания групповой задержки |
- | - | 1 | нс |
| - | - | 2 | нс | |
| Подавление шума | 60 | - | - | дБн |
| Коэффициент подавления гармоник | 30 | - | - | дБн |
| Максимальная входная мощность | - | - | 15 | дБм |
| Подавление проходного сигнала | 60 | - | - | дБн |
| VSWR | - | - | 1,4 | - |
| Рабочий диапазон температур | -10 | - | +35 |
°C |
| Температура хранения | -20 | - | +45 | °C |
| Соединение | Type K | |||
| Питание | 220VAC/50Гц | |||

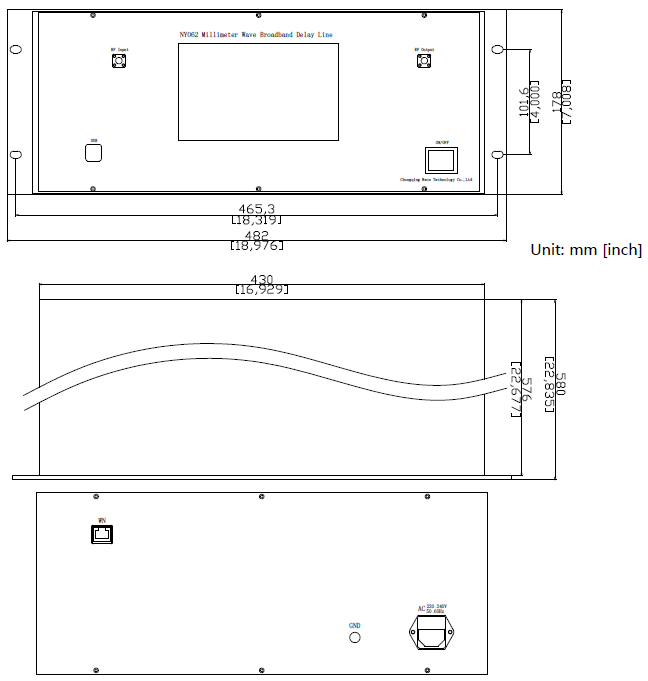

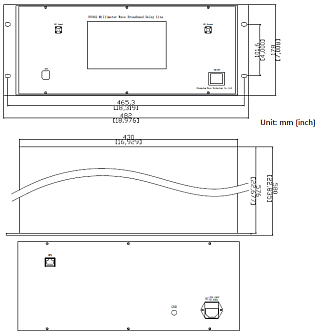

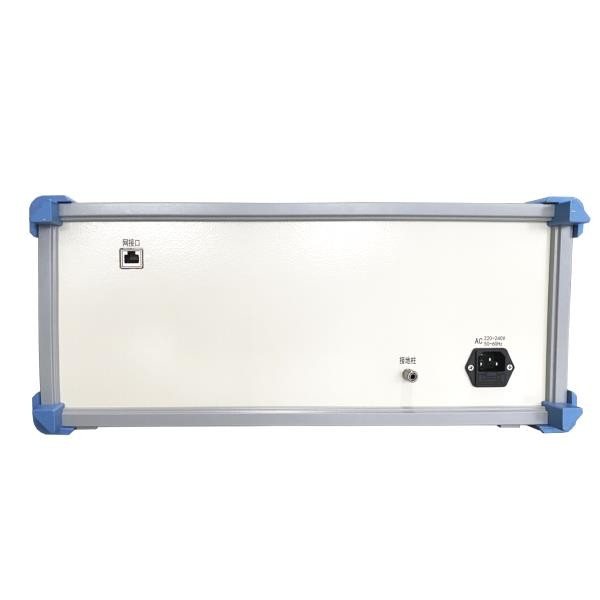

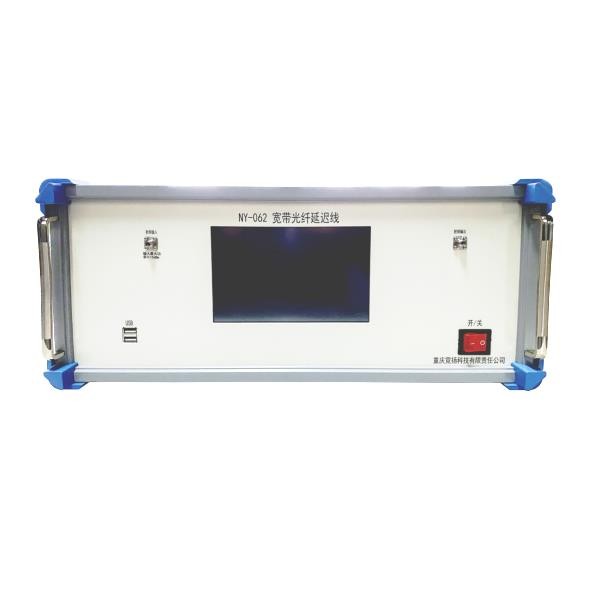

| Параметр | Интерфейсы серии NY062 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Интерфейс | RF-вход | RF-выход | USB | Вкл/Выкл (Питание) |
WN (Сетевой интерфейс) |
GND |
AC (Интерфейс питания) |
|||||
| Тип интерфейса | SMA-K | SMA-K | Type -A | SPST KCD 4 | YT-RJ45 | M6 | 220V/AC | |||||
- Тестирование радаров.
- Обработка сигналов.
- Радиоэлектронная борьба.
