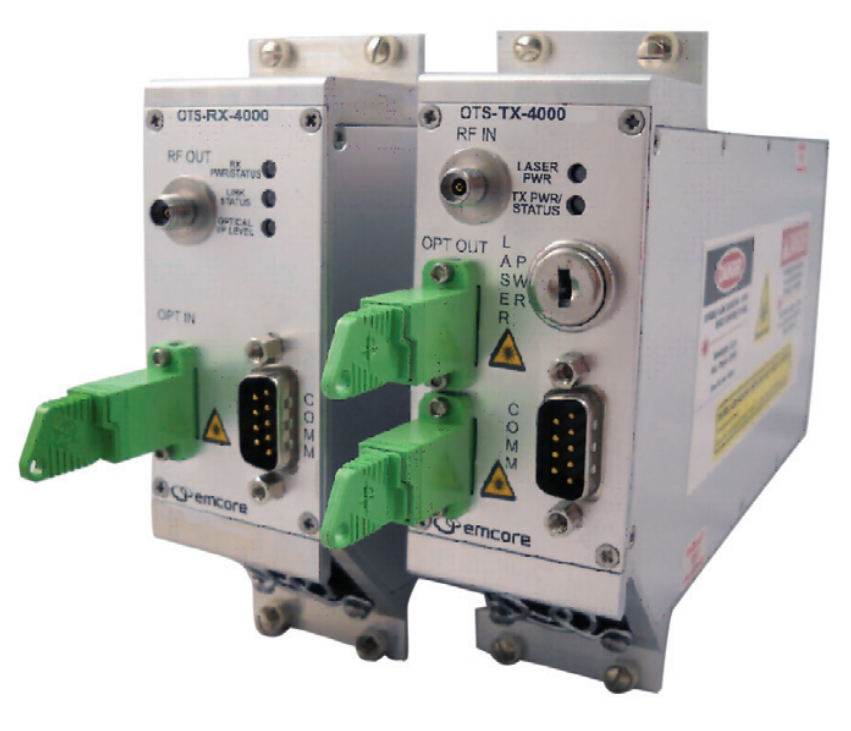

Optiva - эталонный блок оптической модуляции (радиофотонный передатчик)
- Полоса частот: 0,05 - 22 ГГц.
- Динамический диапазон от >105 дБ-Гц2/3.
- Охлаждаемый DFB-лазер с выходной мощностью 10 дБм.
- 3U шасси OT-CC-16F-001: до 16 слотов, два дублированных ИП на 100 или 200 Вт с горячей заменой.
- Длина линии связи – от 1 метра до более 100 км.
Производитель: EMCORE
Комплектация модульной платформы:
- Шасси OT-CC-16F-001, 3RU, 16 слотов.
- Блок питания для OT-CC-16F-001.
- Передатчик OTS-2T/3.5-.0518-00-10-SA-1-35-1, частота до 18 ГГц, коэффициент усиления 35 дБ РЧ предусилителя.
Оптические характеристики передатчика и приёмника
| Параметр | Мин. | Тип. | Макс. | Ед. изм. |
|---|---|---|---|---|
| Длина волны | 1530 | 1550 | 1562 | нм |
| Выходная оптическая мощность | 9 | 10 | 11 | дБм |
| Коэффициент отражения по разъёму | 40 | — | — | дБ |
| Тип оптического разъёма | SC/APC | — | — | — |
| Входная оптическая мощность приёмника | — | — | +10 | дБм |
| Чувствительность приёмника (токовая) | 0,7 | — | — | А/Вт |
Примечание. Во избежание ухудшения характеристик из-за искажений, вызванных отражениями, лазер должен подключаться к оптическому кабелю с коэффициентом отражения не менее 55 дБ для дискретных отражений и 30 дБ для распределённых отражений.
Радиочастотные характеристики передатчика и приёмника
| Параметр | Условия | Мин. | Тип. | Макс. | Ед. изм. |
|---|---|---|---|---|---|
| Рабочая полоса частот* | — | 0,05 | — | 22 | ГГц |
| Входное сопротивление по ВЧ | — | — | 50 | — | Ом |
| Коэффициент отражения по ВЧ | — | — | — | -9 | дБ |
| Неравномерность АЧХ (передатчик) |
50 МГц – 1 ГГц 1 ГГц – 22 ГГц Любая полоса 500 МГц 50 МГц – 22 ГГц |
— | — |
3,0 6,0 1,75 9,0 |
дБ, п-п |
| Неравномерность АЧХ (приёмник) |
Любая полоса 500 МГц 50 МГц – 22 ГГц |
— | — |
0,75 5,0 |
дБ, п-п |
| Подавление второй гармоники | ВЧ-вход 0 дБм | — | -70 | -50 | дБн |
| Точка компрессии 1 дБ |
@10 ГГц @22 ГГц |
+14 +15 |
— | — | дБм |
| ВЧ-разъём | — | 2,92 мм (K) типа «мама» | — | — | — |
- Распределение сигналов микроволновых антенн.
- Системы радиоэлектронной борьбы (РЭБ).
- Широкополосные линии задержки и системы обработки сигналов.
- Системы распределения частот.
- Калибровка радиолокационных систем.
- Антенные системы с фазированной решёткой, интерферометрические антенные решётки.
