FFT - многоосевые платформы
FFT - многоосевые платформы для сборки волоконно-оптического тракта и других систем.
- Для сложных систем с множеством вводов/выводов (многоосевых).
- Размеры от 51×60 до 114×149 мм.
- От 4 до 10 портов ввода/вывода.
- 12 – 24 комплектов монтажных отверстий.
Производитель: OPEAK

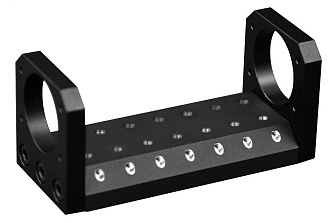

Многоосевые платформы серии FFT предназначены для создания U-образных оптомеханических платформ. В сочетании с блоками сопряжения с оптоволокном и устройствами для вращения и угловой регулировки можно собрать полноценный волоконно-оптический тракт или другую систему.

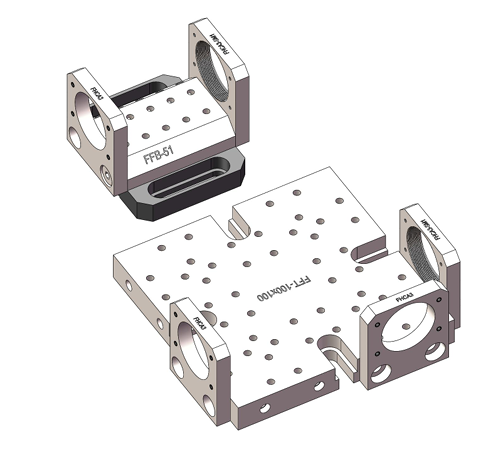

Для сборки U-образных платформ доступны одноосевые FFB и многоосевые FFT платформы, а также вертикальные пластины FHCA3. Оптическая ось всех компонентов выровнена параллельно основанию (на 14,3 мм выше основания), что облегчает процесс юстировки при сборке платформы. На платформах расположены монтажные отверстия для установки различных компонентов.
Особенности:
- Для создания систем с множеством вводов/выводов.
- Фиксированная высота оптической оси (14,3 мм) и простой процесс выравнивания.
- Равномерно расположенные монтажные отверстия для крепления различных компонентных модулей.
- 12 – 24 комплектов монтажных отверстий.
| Параметр | Значение | Ед. измерения | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Модель | FFT-38×100 | FFT-38×135 | FFT-38×165 | FFT-38×229 | FFT-51×60 | FFT-51×76 | FFT-100×100 | FFT-114×149 | |
|
Количество комплектов монтажных отверстий |
12 | 14 | 19 | 21 | 16 | 12 | 24 | 24 | |
| Количество вводов/выводов | 5 | 5 | 8 | 8 | 4 | 6 | 8 | 10 | |
| Размеры платформы | 38×100 | 38×135 | 38×165 | 38×229 | 51×60 | 51×76 | 100×100 | 114×149 | мм |
- Сборка волоконно-оптических трактов с множеством вводов/выводов.
FFT - многоосевые платформы 505.66(Kб)
