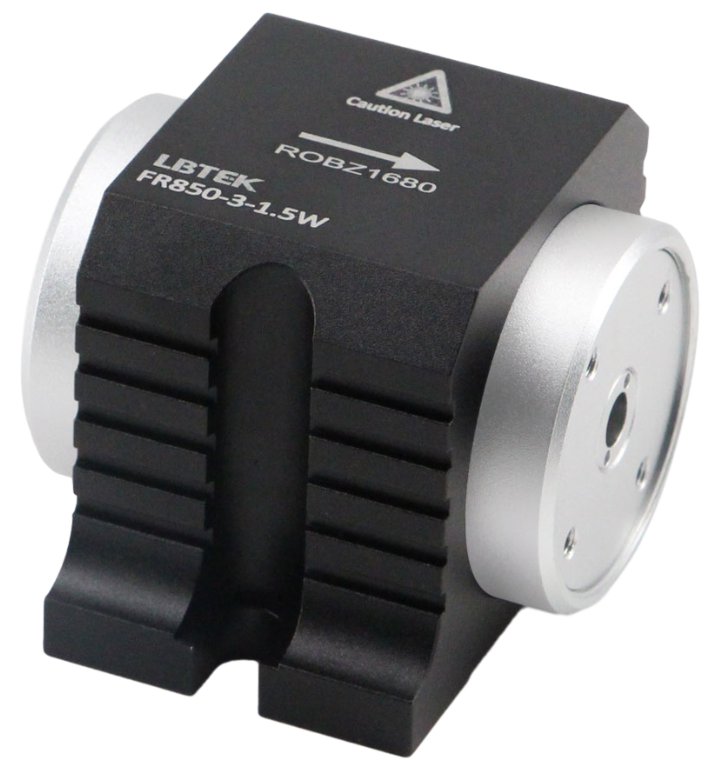

FR - вращатели Фарадея
- Поворот плоскости поляризации падающего света на 45°.
- Длина волны от 405 до 1064 нм.
- Средняя мощность 1,5 Вт.
- Апертура 3 или 5 мм.
- Пропускание >96%.
- Порог повреждения до 10 Дж/см².
- Магнитооптический кристалл TGG с высоким значением константы Верде и низкими потерями.
- Используется в сочетании с поляризаторами для блокировки обратного света в оптической линии.
Производитель: LBTEK
Вращатели Фарадея FR работают в широком диапазоне центральных длин волн от 405 до 1064 нм. При прохождении света через устройство в прямом или обратном направлении, за счёт эффекта Фарадея плоскость поляризации падающего света поворачивается на угол
θ = V × B × L,
где V – константа Верде, B и L – компоненты индукции магнитного поля и длины среды вдоль направления распространения света. Настоящее устройство обеспечивает невзаимное вращение, сохраняя при этом характеристики состояния поляризации падающего излучения. При прохождении света в прямом или обратном направлении плоскость поляризации поворачивается на 45° в одном и том же направлении.Вращатели Фарадея FR находят широкое применение в лазерных системах, включая эрбиевые волоконные усилители, оптические переключатели, модуляторы и другие устройства. Они эффективно защищают оптические компоненты и систему от нестабильности и повреждений, вызванных обратными отражениями.
Примечание: Напряжённость магнитного поля и постоянная Верде магнитооптического кристалла уменьшаются с повышением температуры. Рекомендуется использовать устройство в диапазоне температур от 10 до 30°C.
Общие параметры:
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Средняя мощность | 1,5 | Вт |
| Апертура | 3 (5 для модели FR780-5-1.5W-SP) | мм |
| Материал кристалла | TGG (Тербий-галлиевый гранат) | |
| Материал держателя кристалла | Латунь | |
| Материал корпуса, магнитного кольца | Алюминиевый сплав 6061-Т6, NdFeB (неодим-железо-бор) | |
| Обработка поверхности | Черное анодирование | |
| Диапазон температур для испытания надежности | -20 - 70 | ℃ |
| Рабочая температура | 10 - 30 | ℃ |
| Угол поворота | 45±0,5 | ° |
Параметры стандартных моделей:
| Модель вращателя | Рабочая длина волны (нм) | Процент пропускания (%) | Апертура (мм) | Порог повреждения (Дж/см²) |
|---|---|---|---|---|
| FR405-3-1.5W | 405±10 | 96 | 3 | 1 @532 нм, 10 нс, 10 Гц |
| FR450-3-1.5W | 450±10 | 96 | 3 | 1 @532 нм, 10 нс, 10 Гц |
| FR532-3-1.5W | 532 ±10 | 98 | 3 | 1 @532 нм, 10 нс, 10 Гц |
| FR633-3-1.5W | 633±10 | 98 | 3 | 1 @532 нм, 10 нс, 10 Гц |
| FR635-3-1.5W | 635±10 | 98 | 3 | 1 @532 нм, 10 нс, 10 Гц |
| FR650-3-1.5W | 650±10 | 98 | 3 | 1 @532 нм, 10 нс, 10 Гц |
| FR670-3-1.5W | 670±10 | 98 | 3 | 1 @532 нм, 10 нс, 10 Гц |
| FR730-3-1.5W | 730±10 | 98 | 3 | 1 @532 нм, 10 нс, 10 Гц |
| FR780-3-1.5W | 780±10 | 98 | 3 | 1 @532 нм, 10 нс, 10 Гц |
| FR780-5-1.5W-SP | 780±10 | 98 | 5 | 1 @532 нм, 10 нс, 10 Гц |
| FR795-3-1.5W | 795±10 | 98 | 3 | 1 @532 нм, 10 нс, 10 Гц |
| FR850-3-1.5W | 850±10 | 98 | 3 | 10 @1064 нм, 10 нс, 10 Гц |
| FR905-3-1.5W | 905±10 | 98 | 3 | 10 @1064 нм, 10 нс, 10 Гц |
| FR980-3-1.5W | 980±10 | 98 | 3 | 10 @1064 нм, 10 нс, 10 Гц |
| FR1030-3-1.5W | 1030±10 | 98 | 3 | 10 @1064 нм, 10 нс, 10 Гц |
| FR1064-3-1.5W | 1064±10 | 98 | 3 | 10 @1064 нм, 10 нс, 10 Гц |
