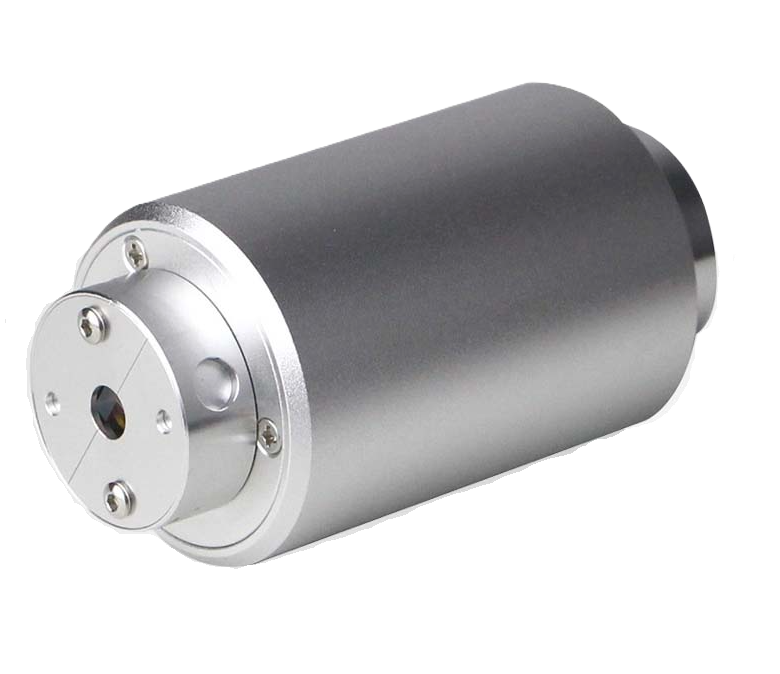

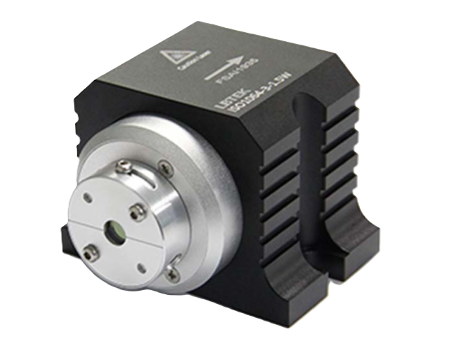

ISO - стандартные изоляторы свободного пространства

Изолятор свободного пространства ISO от LBTEK представляет собой поляризационно-зависимое устройство, состоящее из трех ключевых компонентов:

1. Входного поляризационного оптического элемента.
2. Вращателя Фарадея.
3. Выходного поляризационного оптического элемента.

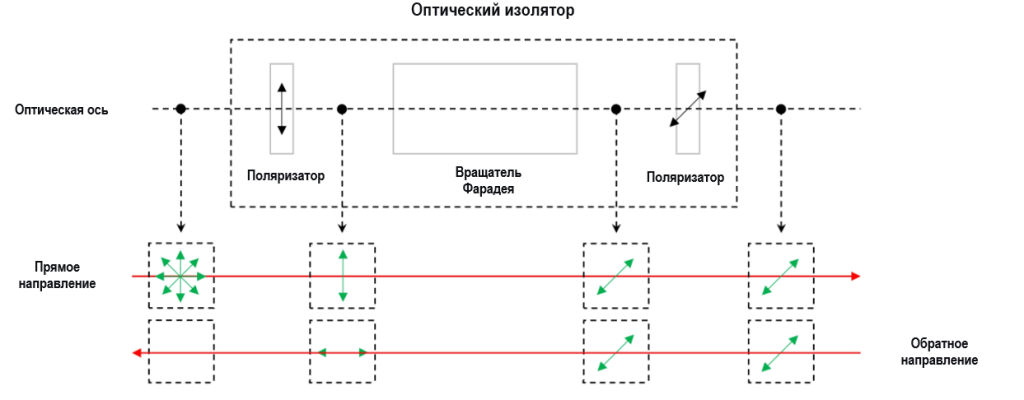

Принцип работы оптического изолятора

Угол между направлениями пропускания входного и выходного поляризационных элементов составляет 45°. При прямом распространении света входной поляризационный элемент действует как поляризатор, формируя линейно-поляризованное излучение, которое поступает во вращатель Фарадея. Вращатель Фарадея поворачивает плоскость поляризации линейно-поляризованного света на 45°, в результате чего световой пучок полностью проходит через выходной поляризационный элемент. При обратном распространении света вращатель Фарадея продолжает вращать плоскость поляризации света в том же направлении, что и при прямом ходе. В этом случае плоскость поляризации света поворачивается на 90° относительно исходного направления и становится перпендикулярной направлению пропускания входного поляризационного элемента.

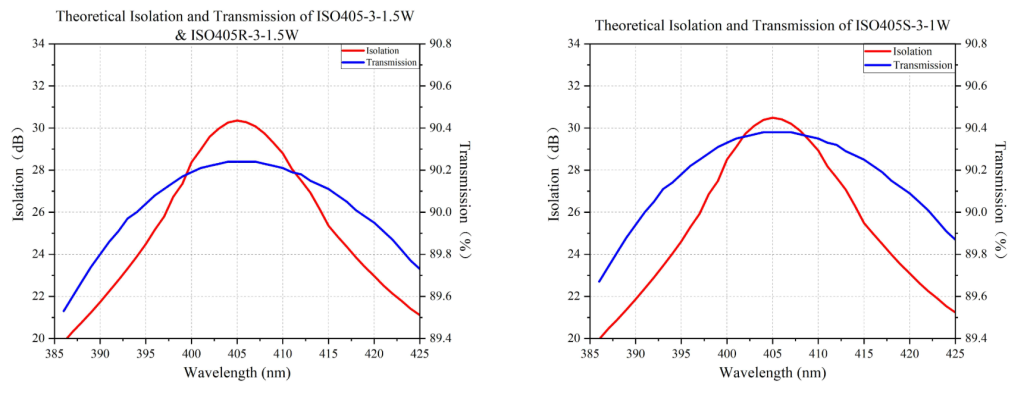

Теоретические характеристики изоляции и пропускания моделей ISO405

Таким образом, изоляторы свободного пространства ISO представляют собой пассивные оптические устройства, использующие эффект Фарадея в кристаллах для изоляции отраженного света и обеспечения однонаправленного распространения излучения. Они применяются для сохранения линейной поляризации света и защиты оптических систем от нежелательных эффектов, вызванных обратными отражениями или сигналами. Доступны различные модели с центральными длинами волн в диапазоне от 405 нм до 1550 нм.
